Universal-Drehmaschine INDUSTRIE 2000/230 HD

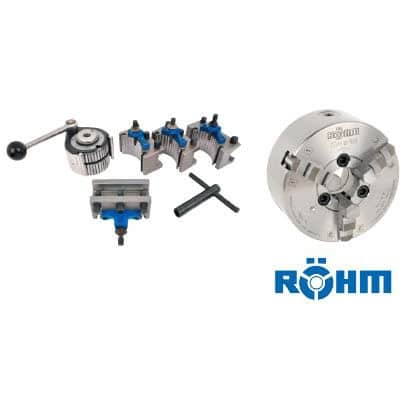

inkl. RÖHM-Drehfutter inkl. 3-Achs-Positionsanzeige inkl. Schnellwechsel-Stahlhalter ‚Set‘, System Multifix Betriebsbereit: inkl. Ölfüllung, entkonserviert (entfettet), komplett montiert und Probelauf durchgeführt

 31.200,00  42.969,60

Lieferzeit: Versandbereit in KW 35/2025

Vergleichen

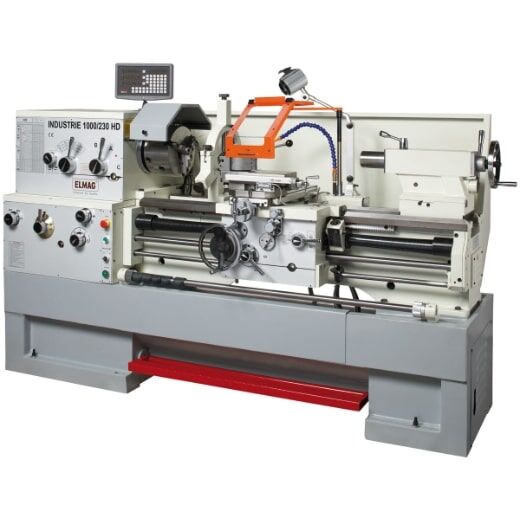

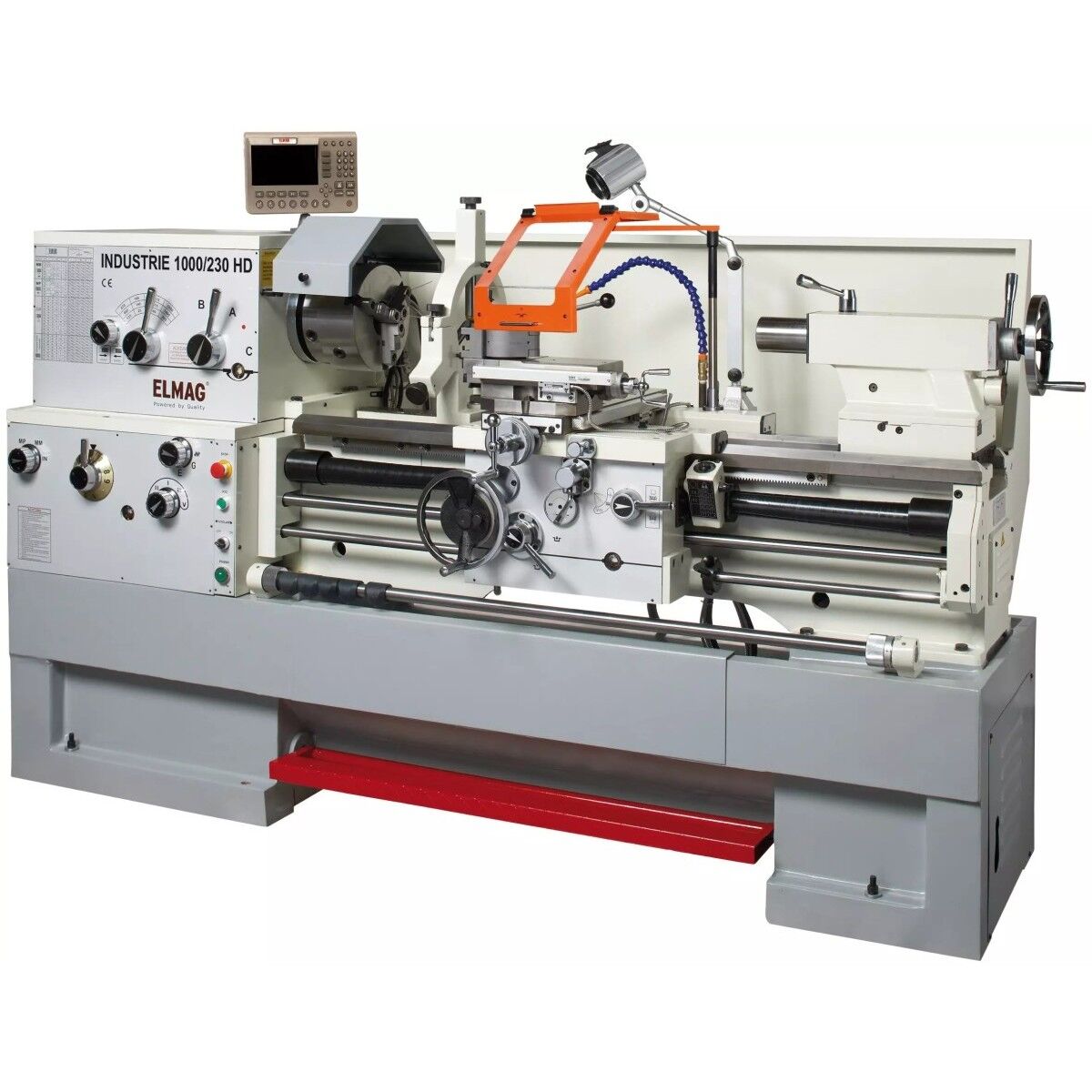

Universal-Drehmaschine INDUSTRIE 2000/230 HD

Die Qualität der INDUSTRIE 230 HD-Modelle wird bereits beim Einschalten klar: Kaum hörbares Antriebsgeräusch. Keine Vibrationen bei großen Schnitttiefen. In der Tat sind die 230 HD-Modelle mit 2.635, 2.835 bzw. 3.055 kg die schwersten ihrer Klasse und dank ihrer extrem robusten Bauweise – z.B. hoch-frequenzgehärtete Prismenführungen – bestens für den Schwerlast- und Dauerbetrieb geeignet.

Die 230 HD bieten mit 80 mm eine extra große Spindelbohrung für die Bearbeitung von Stangenmaterial bis 2 1/2 Zoll Durchmesser (76,1 mm). Eine Drehgröße über Schlitten von Ø 290 x 1.000, 1.500 bzw. 2.000 mm und ein maximaler Drehdurchmesser von 460 bzw. 700 mm lassen für den Maschinen-, Stahl-, Anlagen- und Werkzeugbau kaum Wünsche offen – ebenso 12 Drehzahlen für 170 Längs- und Quervorschübe sowie 150 Leitspindelsteigungen für metrische und Zollgewinde.

Besonderer Vorteil: Keine externen Wechselräder, dafür eine komfortabel bedienbare Vorgelegeschaltung am Getriebegehäuse. Der Werkzeugschlitten der 230 HD-Modelle ist mit einem zeitsparenden Vorschub-Abschaltmechanismus und mit einer dreistufigen Einstellwelle ausgestattet. Gegen Überlast schützt eine einstellbare Zugspindel-Rutschkupplung. Eine mechanische Drehspindel-Fußbremse und ein Kühlmittelsystem runden das Bild dieser Hochleistungsmaschine ab.

Alle 230 HD-Modelle sind sehr umfangreich ausgestattet und werden mit einem Schnellwechsel-Stahlhalter-Set für raschen Drehmeißelwechsel und einer digitalen Positionsanzeige geliefert.

Serienausstattung

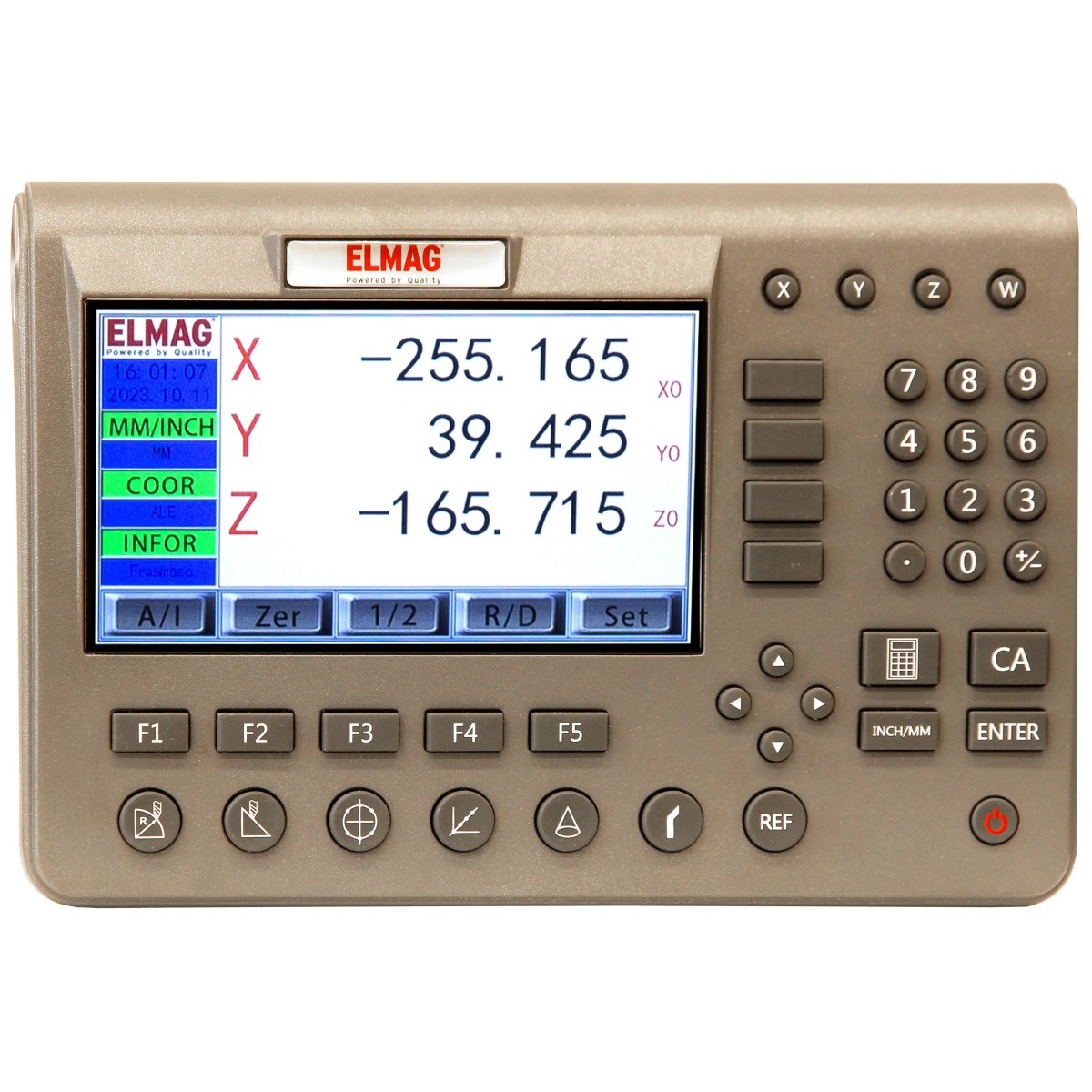

  • inklusive digitaler Positionsanzeige
  • RÖHM-Dreibacken-Drehfutter Ø 250 mm
  • Vierbacken-Planscheibenfutter Ø 315 mm
  • Aufspannscheibe Ø 350 mm
  • 2 Zentrierspitzen feststehend
  • Mitlaufende Körnerspitze MK 5
  • Mitlauflünette
  • Stehlünette
  • Schnellwechsel-Stahlhalter-Set, 5-teilig MB
  • Gewindeuhr
  • Halogen-Maschinenlampe
  • Not-Aus-Taster / Nullspannungsauslöser
  • Drehfutterschutz mit Sicherheitsschalter
  • Untergestell / Spänewanne / Spritzwand
  • Werkzeugsatz / Bedienungsanleitung / CE

Sonderzubehör

  • Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
  • Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 25 x 25 mm
  • Drehmeißel-Satz ‚Camlock‘ 25 x 25 mm, 7-teilig
  • Abstechhalter 25 x 25 mm, Länge 150 mm
  • Messer zu Abstechhalter 25 x 25 mm

Technische Daten

  • Spitzenweite: 2000mm
  • Spitzenhöhe: 230mm
  • Drehdurchmesser über Bett: 460mm
  • Drehdurchmesser über Schlitten: 290mm
  • Drehdurchmesser ohne Brücke: 700mm
  • Maschinenbettbreite: 340mm
  • Brückenlänge: 200mm
  • Querschlittenweg: 280mm
  • Oberschlittenweg: 100mm
  • Drehmeißelquerschnitt, max.: 25x25mm
  • Drehfutteraufnahme: D1 – 8
  • Spindelaufnahme (Drehspindel): MK 7mm
  • Spindelbohrung: 80mm
  • Drehzahl: 25 – 1800UpM
  • Drehzahlstufen: 12
  • Längsvorschübe: (170) 0,04 – 2,46mm/U
  • Quervorschübe: (170) 0,02 – 1,23mm/U
  • Gewindemaß metrisch: (24) 0,5 – 20mm
  • metrische Modulgewinde: (20) 0,25 – 10mm
  • Zollgewinde, Gänge G: (61) 1-5 / 8-72G/‘
  • Zoll Modulgewinde, Gänge G: (45) 3-1 / 4-96G/‘
  • Leitspindelsteigung: 6mm
  • Leitspindeldurchmesser: 40mm
  • Pinolenaufnahme: MK 5
  • Pinolendurchmesser: 75mm
  • Pinolenweg: 130mm
  • Motorleistung: 5500W
  • Kühlmittelpumpe: 40W
  • Netzanschluss: 400/50V/Hz
  • Länge (gesamt): 3310mm
  • Höhe (gesamt): 1295mm
  • Gewicht: 3055kg
Artikelnummer: 88175 Kategorien: , , GTIN: 9004853881756 Brand: Elmag
