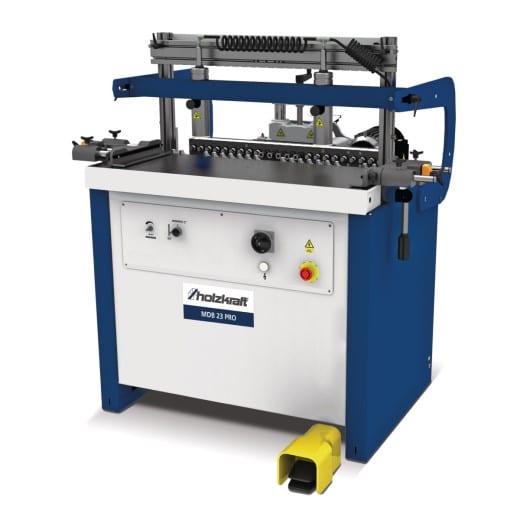

Halbautomatische Mehrspindel-Bohrmaschine MDB 23 PRO

Halbautomatische Mehrspindel-Bohrmaschine MDB 23 PRO

• 23 Bohrspindeln mit Schnellspannsystem, fünf Schnellspannfutter im Lieferumfang enthalten
• Massiver Arbeitstisch aus Stahl
• Patentiertes System zur schnellen und einfachen Justierung der Bohrtiefe über Spiralscheibe

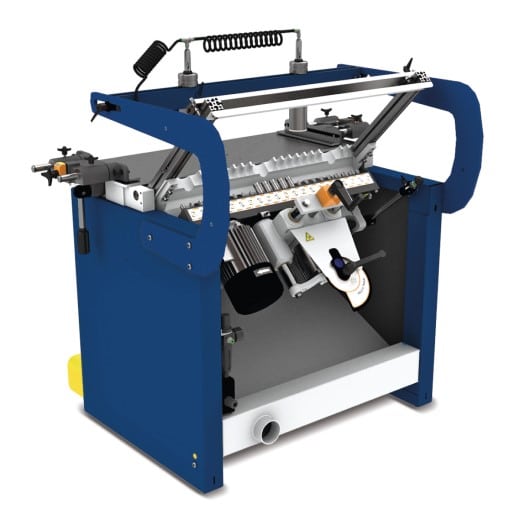

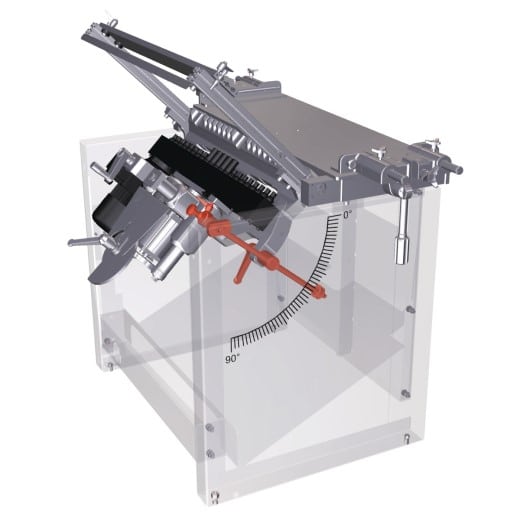

• Pneumatische Bohrkopfschwenkung, zum Bohren in jeder Position zwischen 0° und 90°
• Zweifach geführte Seitenanschläge aus Gusseisen präzise über Drehrad mit Zählwerk einstellbar
• Höheneinstellung des Bohrkopfes über Zählwerk
• Zwei positionierbare Pneumatik-Spannzylinder
• Dank 704 mm Achsabstand ist auch eine Bearbeitung von 2 Werksstücken mit je 348 mm Breite möglich

Technische Details

• Arbeitstischlänge 949 mm
• Arbeitstischbreite 338 mm
• Länge (Produkt) ca. 1285 mm
• Breite/Tiefe (Produkt) ca. 872 mm
• Höhe (Produkt) ca. 1300 mm
• Gewicht (Netto) ca. 265 kg
• Aufnahmeleistung 1,5 kW
• Abgabeleistung 1,1 kW
• Nennbetriebsart Antriebsmotor S3
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Schalldruckpegel 78,3 dB(A)
• Pneumatischer Anschluss Arbeitsdruck 6 – 8bar
• Max. Bohrbreite 704 mm
• Bohrtiefe max. bei 90° 65 mm
• Anzahl Spindeln 23
• Spindelabstand 32 mm
• Spindelabstand erste zu letzte 896 mm
• Spindelabstand ausreichend für zwei Werksstücke mit je 348 mm Breite
• Spindeldrehzahl(en) 2800 min⁻¹
• Schwenkung Bohraggregat 0 – 90°
• Max. Werkstückhöhe 130 mm
• Absaugstutzendurchmesser 80 mm

Lieferumfang

• Zwei pneumatische Druckzylinder
• Fünf Schnellspannfutter
• Zwei Anschlaglineale mit je 1,5 m Länge
• Vier Klappanschläge für die Anschlaglineale
• Eine Einstelllehre für die Feineinstellung der Klappanschläge auf den Anschlaglinealen

Ausstattung

Seitenanschlag aus Gusseisen, zweifach geführt – präzise Einstellung über Drehrad mit Zählwerk
