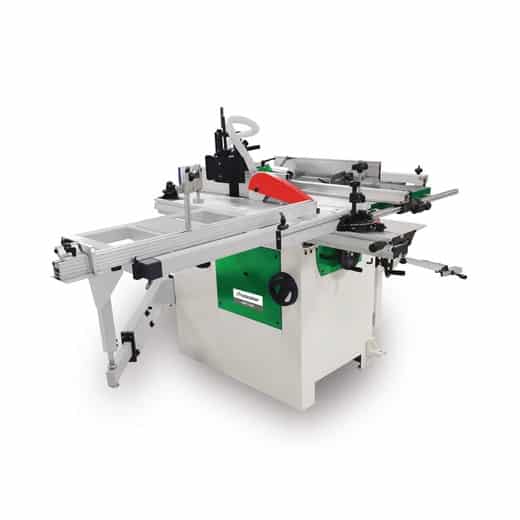

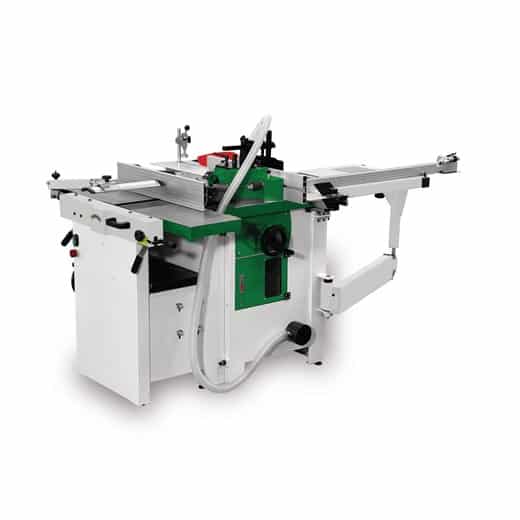

Universal-Mehrfach-Kombination UMK 5-260 230V

Universal-Mehrfach-Kombination UMK 5-260 230V

• Robuster Maschinentisch aus Grauguss ermöglicht präzises Arbeiten
• Funktionsauswahl über Drehschalter
• Praktische Fahreinrichtung als Zubehör erhältlich

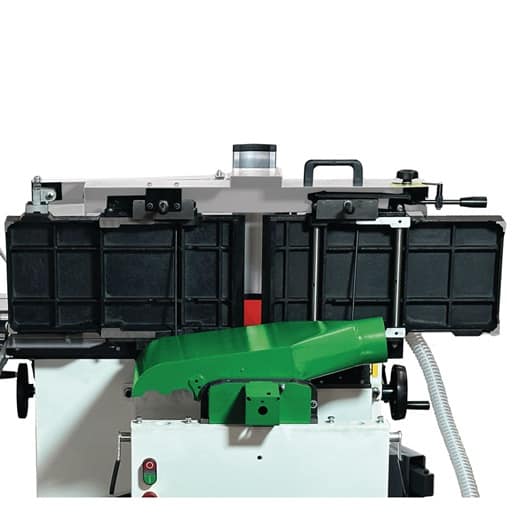

• Verstellung des Dickenhobeltisches per Handrad
• Gummierte Auszugswalze schont beim Dickenhobeln die Oberfläche des Werkstücks
• Abricht- und Dickentisch aus Grauguss mit geschliffener Oberfläche

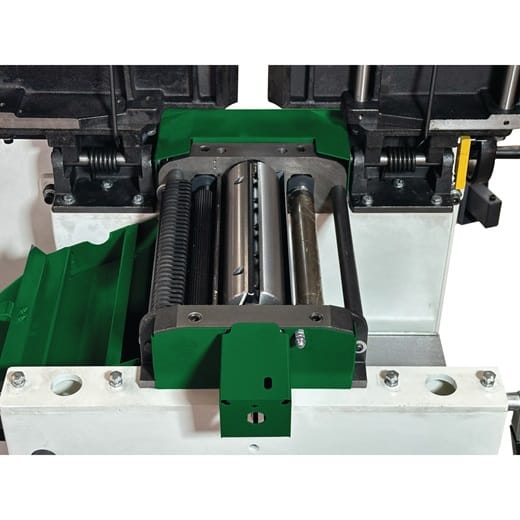

• Streifenmesserhobelwelle mit drei HSS-Messern
• Aluminium Abrichtanschlag um 45° neigbar
• Kreissägeblatt bis 45° schwenkbar

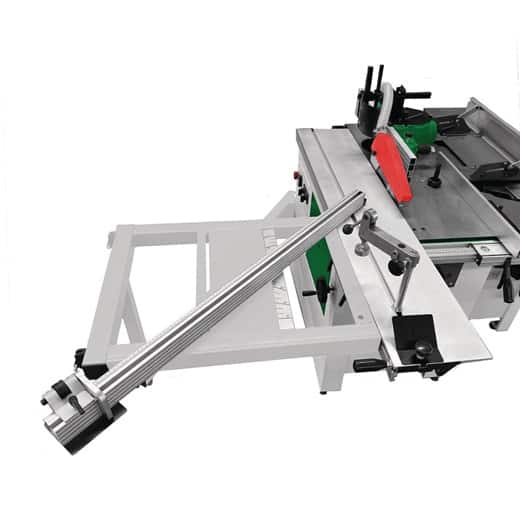

• Tischausleger mit Aluminium-Ablänganschlag für Platten und große Werkstücke
• Inklusive Werkstückklemmung aus Aluminiumguss und verstellbarem Mikro-Anschlag
• Aluminium Formatschiebeschlitten mit 1300 mm Länge
• Aluminium Parallelanschlag mit Feineinstellung
• Starre Frässpindel
• Spindel um 110 mm höhenverstellbar
• Die Langlochbohreinrichtung ist als Zubehör erhältlich (Wescott Bohrfutter 3 – 16 mm)

Technische Details

• Länge (Produkt) ca. 2200 mm
• Breite/Tiefe (Produkt) ca. 1330 mm
• Höhe (Produkt) ca. 1300 mm
• Gewicht (Netto) ca. 362 kg
• Abrichttisch Breite 260 mm
• Abrichttisch Länge 1120 mm
• Spanabnahme max. Abrichte 4 mm
• Absaugstutzendurchmesser Fräse 100 mm
• Absaugstutzendurchmesser Sägeblattschutz 30 mm
• Absaugstutzendurchmesser Dicke 100 mm
• Dickentisch Länge 545 mm
• Dickentisch Breite 258 mm
• Arbeitshöhe Dicke min. 5 mm
• Arbeitshöhe Dicke max. 225 mm
• Spanabnahme max. Dicke 4 mm
• Anschlussspannung 230 V
• Netzfrequenz 50 Hz
• Aufnahmeleistung Säge 2,2 kW
• Aufnahmeleistung Hobel 2,2 kW
• Aufnahmeleistung Tischfräse 1,5 kW
• Formatschiebeschlittenlänge 1300 mm
• Formatschiebeschlittenbreite 238 mm
• Tischlänge 920 mm
• Tischbreite 410 mm
• Tischhöhe 850 mm
• Spindeldorndurchmesser 30 mm
• Nutzlänge der Spindel 105 mm
• Spindel-Höhenverstellung 110 mm
• Spindeldrehzahl(en) 1400/4000/6000/9000 min⁻¹
• Werkzeugdurchmesser max. 160 mm
• Schalldruckpegel Leerlauf 80 dB(A)
• Schalldruckpegel Last 92 dB(A)
• Hobelwellendurchmesser 70 mm
• Anzahl Hobelmesser 3 Stk.
• Hobelwellendrehzahl 5500 min⁻¹
• Besäumlänge 1300 mm
• Sägeblattneigung 90 – 45°
• Max. Schnitthöhe bei 90° 78 mm
• Max. Schnitthöhe bei 45° 63 mm
• Durchmesser (Haupt-)Sägeblatt 254 mm
• Drehzahl (Haupt-)Sägeblatt 4000 min⁻¹
• Vorschubgeschwindigkeit 7 m/min
• Einzugswelle Durchmesser 32 mm

Lieferumfang

• Exzenterspanner
• Winkelanschlag mit Aluminiumprofil und Niederhalter
• 1x Sägeblatt 254x30x3 mm Z36
• 3x Hobelmesser 250x30x3 mm
