Spannsystem für Lochraster Ø 20 mm Set 2

Spannsystem für Lochraster Ø 20 mm Set 2

• Starter Kit mit verschiedenen Spannern und Anschlagelementen
• Für verschiedenste Anschlag- und Spannsituationen geeignet
• Alles griffbereit und aufgeräumt am Wandpaneel
• Wandpaneel erweiterbar

Technische Details

• Spanner Länge 244 / 253 mm
• Spanner Druckrichtung senkrecht / waagrecht
• Spanner Haltekraft 3,0 kN
• Höhenausgleich max. 40 / 0 mm
• Hubausgleich max. 0 / 35 mm
• Hubausgleich automatisch 35 / 13 mm
• Spannsystem Lochraster  Ø 20 mm
• Klemmbolzen Durchmesser 20 mm
• Länge (Produkt) ca. 450 mm
• Höhe (Produkt) ca. 700 mm
• Gewicht (Netto) ca. 10,2 kg

Lieferumfang

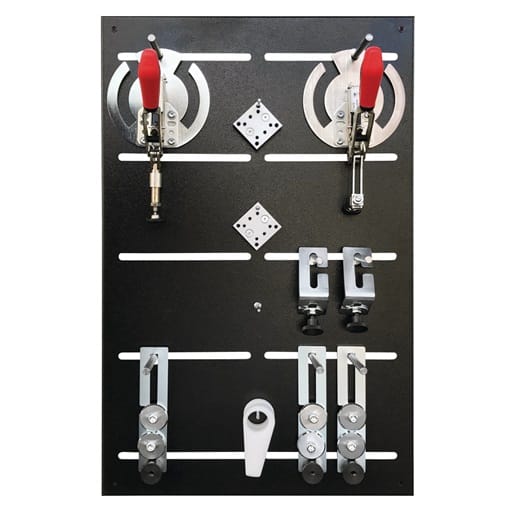

• 1 Ordnungspaneel aus Stahlblech, gepulvert 700 x 450 mm mit Aufnahmestiften
• 1 Adapterplatte rund mit Waagrechtspanner
• 1 Adapterplatte rund mit Senkrechtspanner
• 6 Klemmbolzen ø 20 mm mit Scheibe
• 4 Platten offen 180 x 40 mit Gewinde
• 4 Drehlager mit Gewindestift für Exzenterspanner
• 4 Exzenterspanner Kunststoff
• 2 Winkel offen 80 x 40 x 60
• 2 Anschlagschrauben
• 2 Adapterblöcke zum Erhöhen der Spanner auf der runden Adapterplatte
