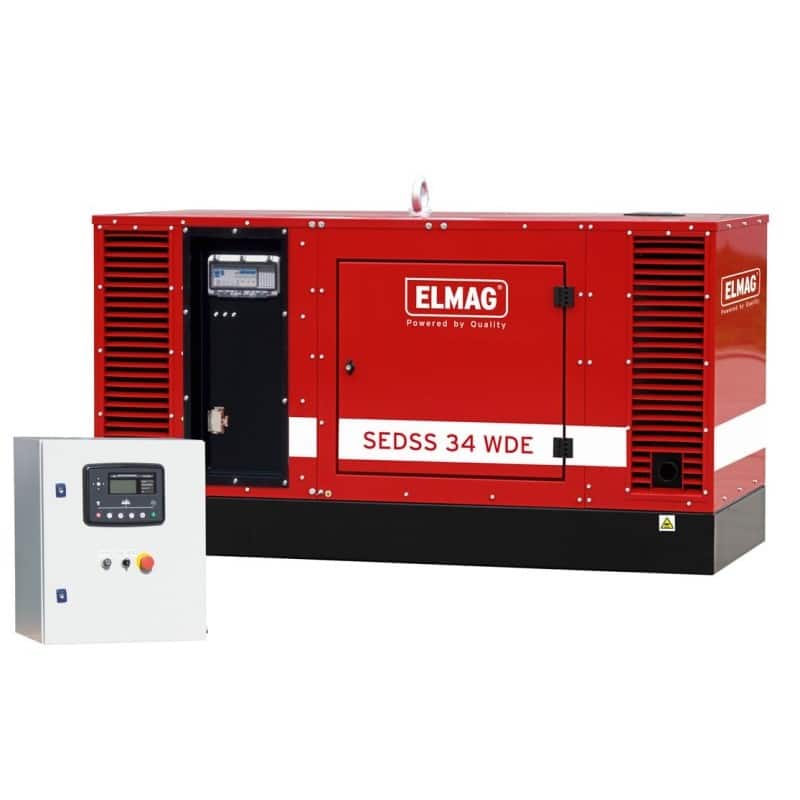

Notstrom-Komplettpaket SEDSS 34WDE-ASS

Notstrom-Komplettpaket SEDSS 34WDE-ASS

Diesel-Stromerzeuger mit KUBOTA V3300 Motor – ideal als Notstromaggregat für Gewerbe, Landwirtschaft und Haustechnik. Das super-schallgedämmte Aggregat wird komplett betriebsbereit und anschlussfertig geliefert und startet dank Start-Stop-Automatik bei Netzausfall zuverlässig (Steuerung DSE 7320).

Enthalten ist eine automatische Netzumschaltung (ATS) mit 60A Schaltleistung im externen Wandmontage-Schaltschrank, inklusive 3 m Zwischenkabel. Für maximale Betriebssicherheit sorgen eine dichte Bodenwanne, verstärkte Kraftstoffleitungen sowie ein Tankfüllstandsmesser mit Anzeige auf der Schalttafel (Standard-Schalttafel am Gerät entfällt). Zusätzlich: DSE Batterie-Erhaltungsladegerät und 3 potentialfreie Kontakte zur Fernsignalisierung.

Perfekte Überwachung

Das DSE-Modul bietet umfangreiche Anzeige-, Überwachungs- und Alarmfunktionen. Die mit * gekennzeichneten Einträge können je nach Stromerzeuger und Motorsteuerung (ECU) abweichen.

Anzeige und Überwachungsfunktionen:

• 3-Phasen Generatorüberwachung (L-N, L-L)
• Generatorfrequenz
• Generatorstrom (A) je nach Phase
• 3-Phasen Netzüberwachung (L-N, L-L)
• Netzfrequenz
• Netzstrom (A) je Phase
• Generatorlast- und Leistungsanzeige (kW, kVA, kVAr, cos phi)
• Kumulierte Leistungsüberwachung (kWh, kVah, kVArh)
• Generator-Überlastschutz (kW)
• Generator Phasenreihenfolge
• Motordrehzahl
• Öldruck*
• Kühlmitteltemperatur*
• Batteriespannung
• Batterieladespannung
• Laufzeit
• Treibstoffstand
• Zusatzsensoren*
• Motor-Wartungsalarme
• Ereignissspeicher

Ausstattung

• Elektrostart
• Batterie
• Abschaltung: Magneto-Stopp, Öldruck, Temperatur, Überlastung und Kurzschluss ThM-SS
• Synchrongenerator
• AVR-Regelung
• Schutzart IP 23
• DSE7320
• Voltmeter
• Amperemeter
• Hertzmeter
• Stundenzähler
• Not-Stopp
• Tankniveausensor
• 3 potentialfreie Kontakte
• Erhaltungsladung
• Dichte Bodenwanne
• Grundrahmentank
• Dieselpumpe 12 V
• Ölablasspumpe
• Schalldämmung SS
• Kühlwasservorwärmung
• Hebevorrichtung für Gabelstapler
• Abgas- und Abluftposition wahlweise

Details

• Beleuchtete, vierzeilige LCD-Anzeige
• Alarmanzeigen auf LCD und LED
• Energiesparmodus
• 9 Eingänge und 8 Ausgänge für Steuerungs- und Überwachungssignale
• Datumsplaner, Timer, Alarme, Wartung und Ereignisprotokoll konfigurierbar
• Kraftstoff- und Generatoralarm
• Echtzeituhr für genaue Protokollierung
• Diagnoseseite und Testlauffunktion
• Umfangreiche Leistungsüberwachung
• Ein- bzw. Dreiphasen-Netzüberwachung
• Lastschaltung und automatische Lastübertragung
• Überlastschutz und Schieflastschutz
• USB-Anschluss für PC-Programmierung
• Statusbildschirme programmierbar
• Erweiterte PCL-Programmierung
• RS232-Schnittstelle für GSM-Modul oder 3G Gateway
• RS485-Schnittstelle mit Modbus RTU-Protokoll für Gebäudesteuerung
• Automatikbetrieb mit permanenter Netzüberwachung, steter Startbereitbereitschaft und vollautomatischer Umschaltung Netz – Stromerzeuger – Netz
• Steuerungs- und Überwachungsumfang vom Stromerzeuger abhängig, bei Bedarf Sonderausführung möglich

Technische Daten

• Spannung – Frequenz 400 / 230/50 V/Hz
• Maximalleistung 3~400V 33 kVA
• Dauerleistung 3~400V 30 kVA
• Leistung 3~400V kont. 43 A
• Maximalleistung 1~230V 10,9 kVA
• Dauerleistung 1~230V 9,9 kVA
• Leistung 1~230V kont. 43 A
• Kraftstoffart Diesel
• Drehzahl 1500 UpM
• Kühlung wassergekühlt
• Motortype Kubota V3300
• Abgasstufe 3A
• Motorleistung 28 kW
• Hubraum 3318 cm³
• Zylinder 4
• Tankinhalt 90 l
• Verbrauch bei 75% Last 6 l/h
• Laufzeit je Tankfüllung bei 75% Last 15 h
• Abmessungen LxBxH 2100x940x1120 mm
• Gewicht (ohne Treibstoff) 870 kg
• Schallleistung entspr. RL 2000/14/EG, 2005/88/EG 90 LWA
• Schalldruckpegel in 7 m 65 dB(A)
• Schaltleistung der Umschaltautomatik 60 A
