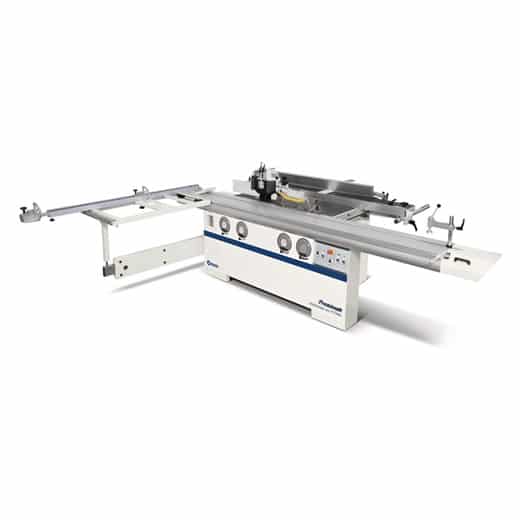

Mehrfachkombination minimax cu 410es F 23 TERSA

Mehrfachkombination minimax cu 410es F 23 TERSA

• Ø 350 mm Hauptsägeblatt mit 118 mm max. Schnitthöhe, die auch bei eingebautem Vorritzsägeblatt erreicht wird

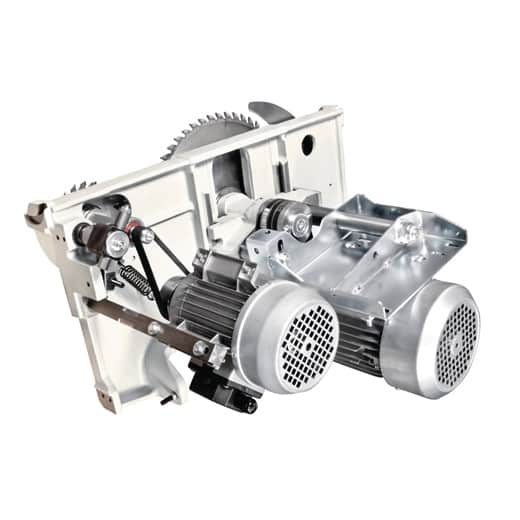

• Sägeaggregat mit dauerhaft präziser zweifacher Schwenksegmentführung, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente
• Vorritzeinrichtung mit separatem Motor und Ø 120 mm Sägeblatt, von außen einfach und bequem einstellbar
• Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium auf gehärteten und eingebördelten Stahlführungsschienen
• Leichtgängiger und hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf auf gehärteten und eingebördelten Stahlführungsschienen, 10 Jahre Garantie auf Verschleiß der Führungsbahnen

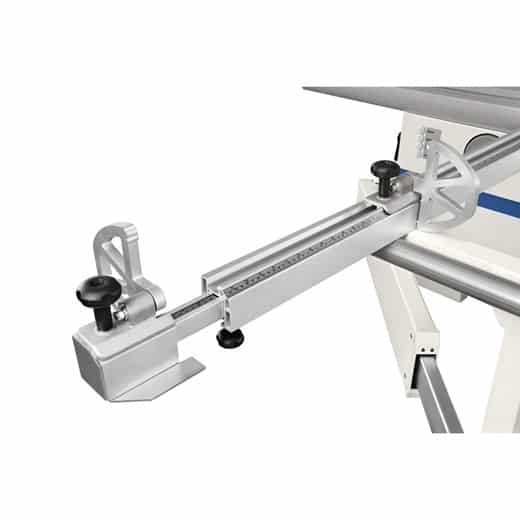

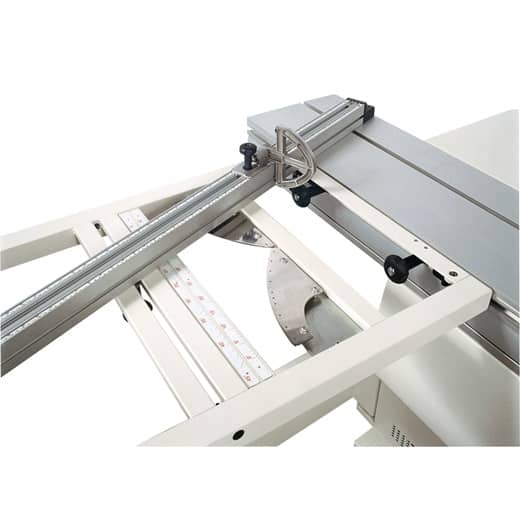

• Großer Besäumrahmen (1200 x 650 mm) mit Walze und ausziehbarem Aluminium-Teleskopanschlag bis max. 3300 mm
• Sägeaggregat schwenkbar von 90° bis -45°

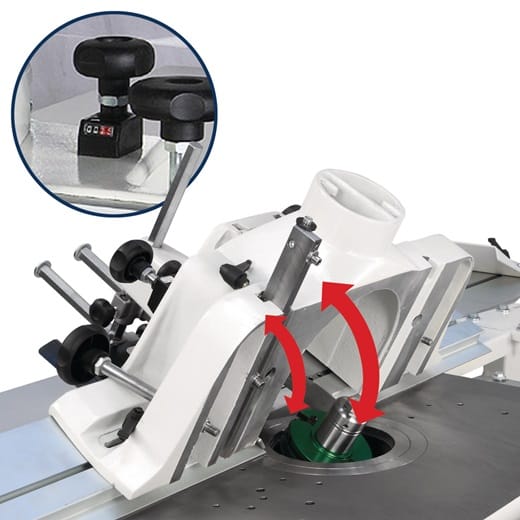

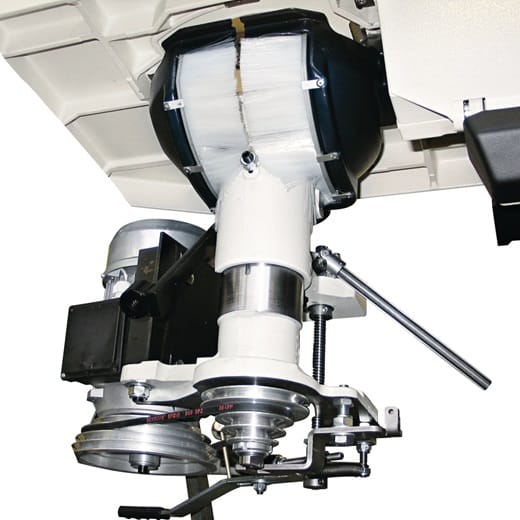

• Schwenkbare Frässpindel von 90° bis -45° nach hinten in den Fräsanschlag
• Vier Fräsgeschwindigkeiten
• Rechts-Linkslauf der Frässpindel

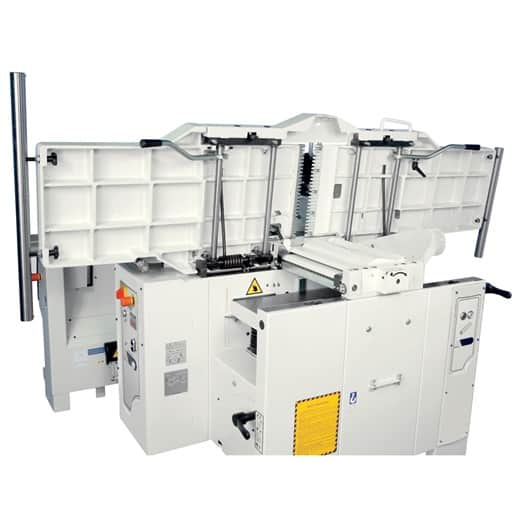

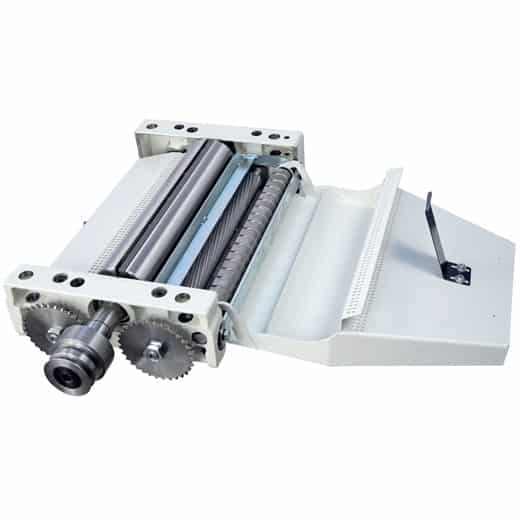

• Schneller Wechsel zum Dickenhobel dank parallel öffnenden Abrichttischen

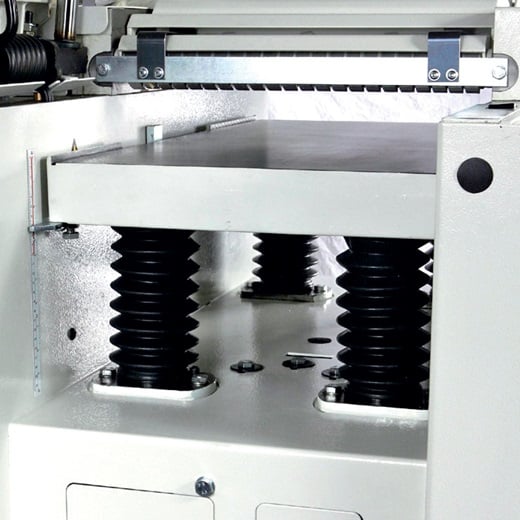

• 2-stufiger Vorschub im Dickentisch
• Schrägverzahnte Stahleinzugswalze für gleichmäßigen Holzeinzug
• Drei unabhängige Industriemotoren
• Mit separatem Säge-Parallelanschlag und separatem Fügeanschlag
• Hauptschalter abschließbar
• Motor mit Schutzschalter ausgestattet

Technische Details

• Gewicht (Netto) ca. 1285 kg
• Abrichttisch Breite 410 mm
• Abrichttisch Länge 2200 mm
• Spanabnahme max. Abrichte 5 mm
• Absaugstutzendurchmesser 3 x 120 mm
• Absaugstutzendurchmesser Sägeblattschutz 60 mm

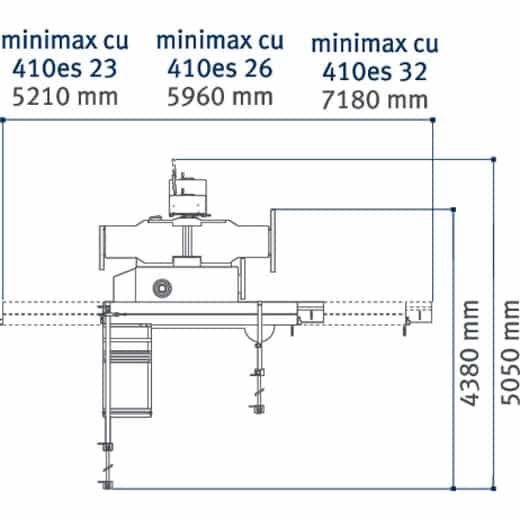

• Platzbedarf Länge 5210 mm
• Platzbedarf Breite/Tiefe 5050 mm
• Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
• Maschinenkörper Länge 1948 mm
• Maschinenkörper Breite/Tiefe 1440 mm
• Arbeitsbereich Länge 1600 mm
• Arbeitsbereich Breite/Tiefe 2300 mm
• Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
• Dickentisch Länge 775 mm
• Dickentisch Breite 410 mm
• Arbeitshöhe Dicke min. 3 mm
• Arbeitshöhe Dicke max. 240 mm
• Spanabnahme max. Dicke 5 mm
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Nennbetriebsart Antriebsmotor S6
• Einschaltdauer Antriebsmotor 40%
• Leistung Antriebsmotor 3 x 5,0 kW
• Leistung Vorritzmotor 0.55 kW
• Formatschiebeschlittenlänge 2310 mm
• Formatschiebeschlittenbreite 360 mm
• Formatschiebeschlittenhöhe 142 mm
• Tischlänge 1250 mm
• Tischbreite 430 mm
• Tischhöhe 900 mm
• Spindelneigung 0 – -45°
• Spindeldorndurchmesser 30 mm
• Nutzlänge der Spindel 125 mm
• Spindeldrehzahl(en) 3500/6000/8000 10000 min⁻¹
• Werkzeugdurchmesser max. absenkbar 240 mm
• Werkzeugdurchmesser max. Zapfenfräsen 320 mm

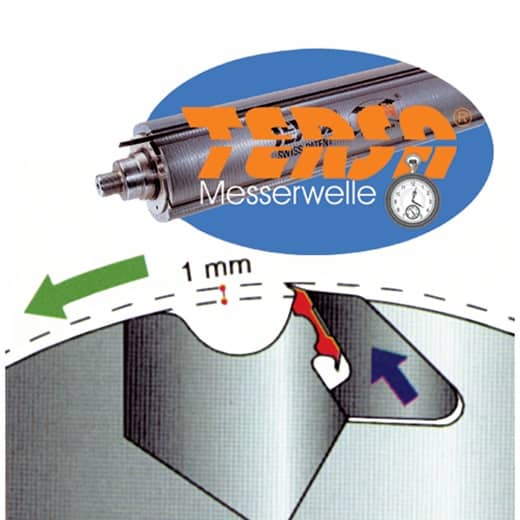

• Hobelwellentyp TERSA
• Hobelwellendurchmesser 95 mm
• Anzahl Hobelmesser 4 Stk.
• Hobelwellendrehzahl 5000 min⁻¹
• Besäumlänge 2250 mm
• Schnittbreite mit Parallelanschlag 1000 mm
• Max. Ablängbreite links vom Sägeblatt 3300 mm
• Sägeblattneigung 90 – 45°
• Max. Schnitthöhe bei 90° 104 mm
• Max. Schnitthöhe bei 45° 68 mm
• Max. Sägeblattüberstand 90° 118 mm
• Max. Sägeblattüberstand 45° 84 mm
• Durchmesser (Haupt-)Sägeblatt 350 mm
• Erläuterung Durchmesser (Haupt-)Sägeblatt mit Vorritzer
• Drehzahl (Haupt-)Sägeblatt 4200 min⁻¹
• Vorschubgeschwindigkeit 6 – 12 m/min

Ausstattung

• Vorritzeinrichtung mit separatem Vorritzmotor
• Schiebeschlitten aus eloxiertem Aluminium
• Griff für Schiebeschlitten
• Materialrolle am Besäumrahmen
• Besäumschuh
• Exzenterspanner
• Gehrungsanschlag mit Gradrastereinteilung und zwei Profi-Klappanschlägen
• Säge-Parallelanschlag

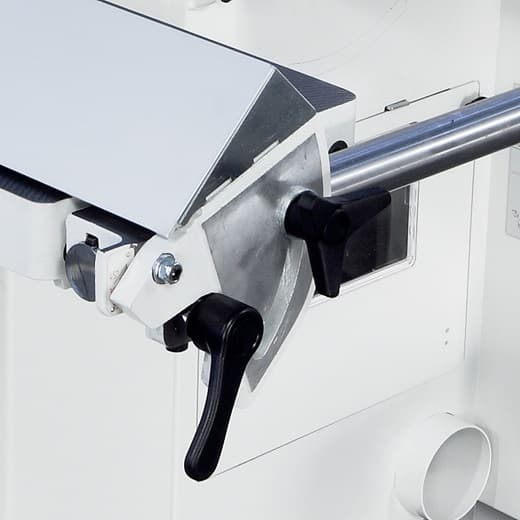

• Abricht-Fügeanschlag
• Bogenfrässchutzhaube
• Fräsanschlag mit Aluminium-Backen und Schnellpositionierung
• Höhenverstellung und Schwenkung des Sägeaggregats manuell
• Höhenverstellung und Schwenkung des Fräsaggregats manuell
