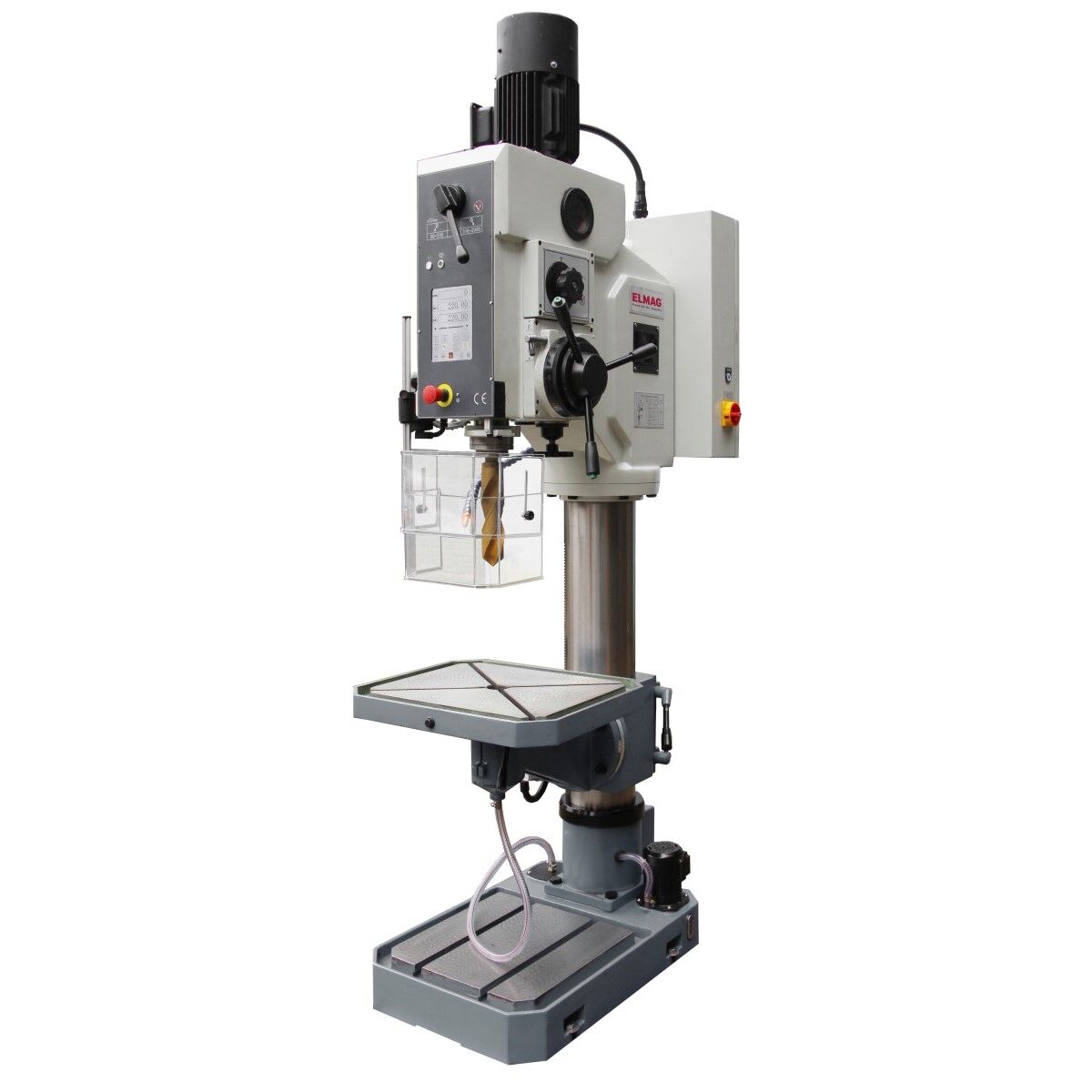

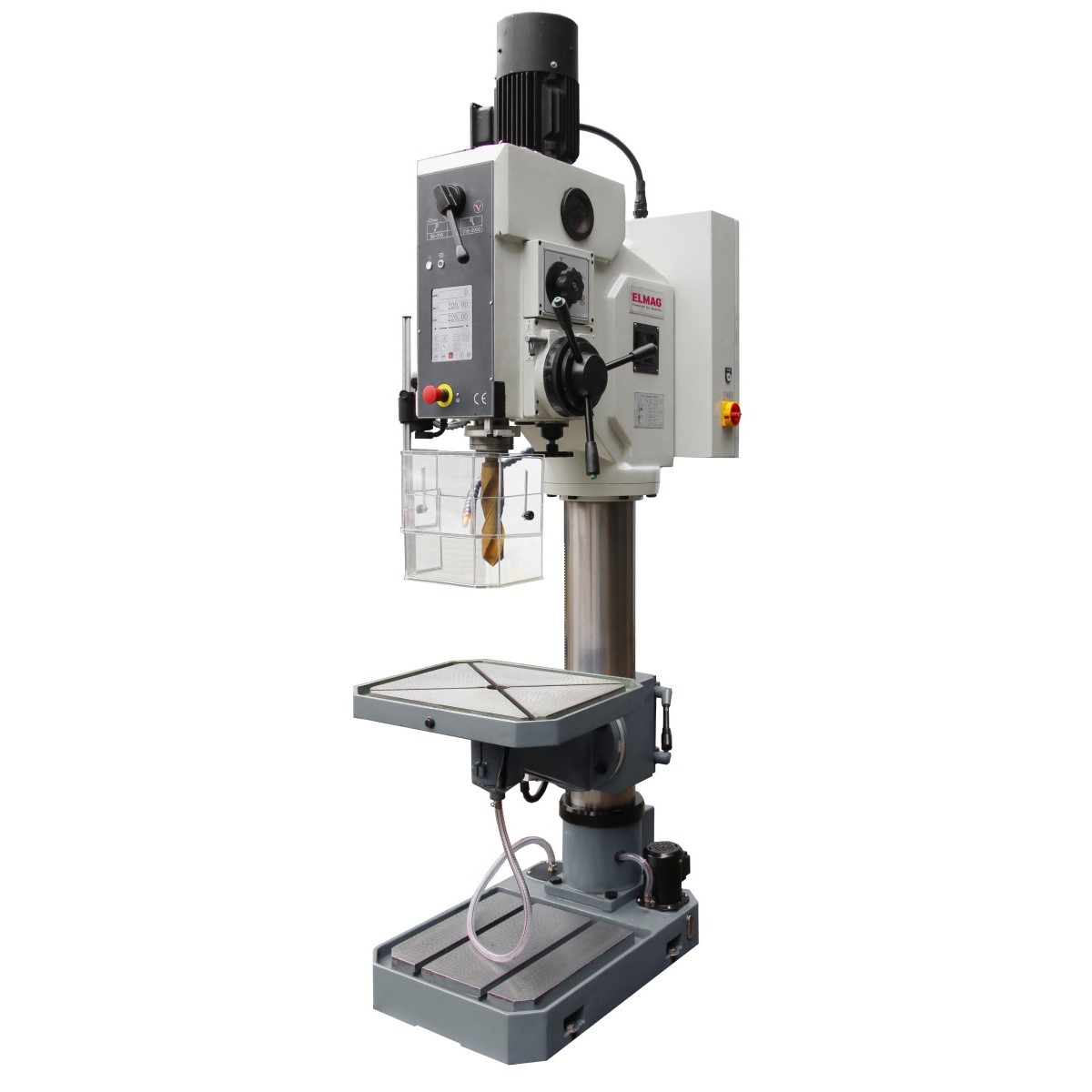

Getriebe-Säulenbohrmaschine GBM 4/50 SGA TOUCH

Getriebe-Säulenbohrmaschine GBM 4/50 SGA TOUCH

Die GBM SGA TOUCH-Serie ist ideal für Werkstätten, die eine robuste und moderne Bohrmaschine suchen. Sie eignet sich für Wartung, Fertigung und viele tägliche Arbeiten. Dank des stabilen Aufbaus sind die Maschinen für den dauerhaften Einsatz ausgelegt und bieten eine zuverlässige Lösung für viele Bereiche.

Ein großer Vorteil ist das Touchscreen-Bediendisplay, das bei der Wahl der passenden Bearbeitungswerte hilft. Außerdem lässt sich die Spindeldrehzahl stufenlos einstellen, während der Pinolenvorschub über ein starkes Schaltgetriebe verfügt. Auch der Aufspanntisch ist motorisch höhenverstellbar. So lassen sich selbst schwere Werkstücke leichter und sicherer bearbeiten.

Serienausstattung

• Schnellspannbohrfutter B16/1-16mm
• Kegeldorn MK/ B16
• Reduzierhülse MK4/MK3
• Reduzierhülse MK4/MK2
• Reduzierhülse MK3/ MK1
• Werkzeugsatz mit Austreibkeil
• Bedienungsanleitung

Details

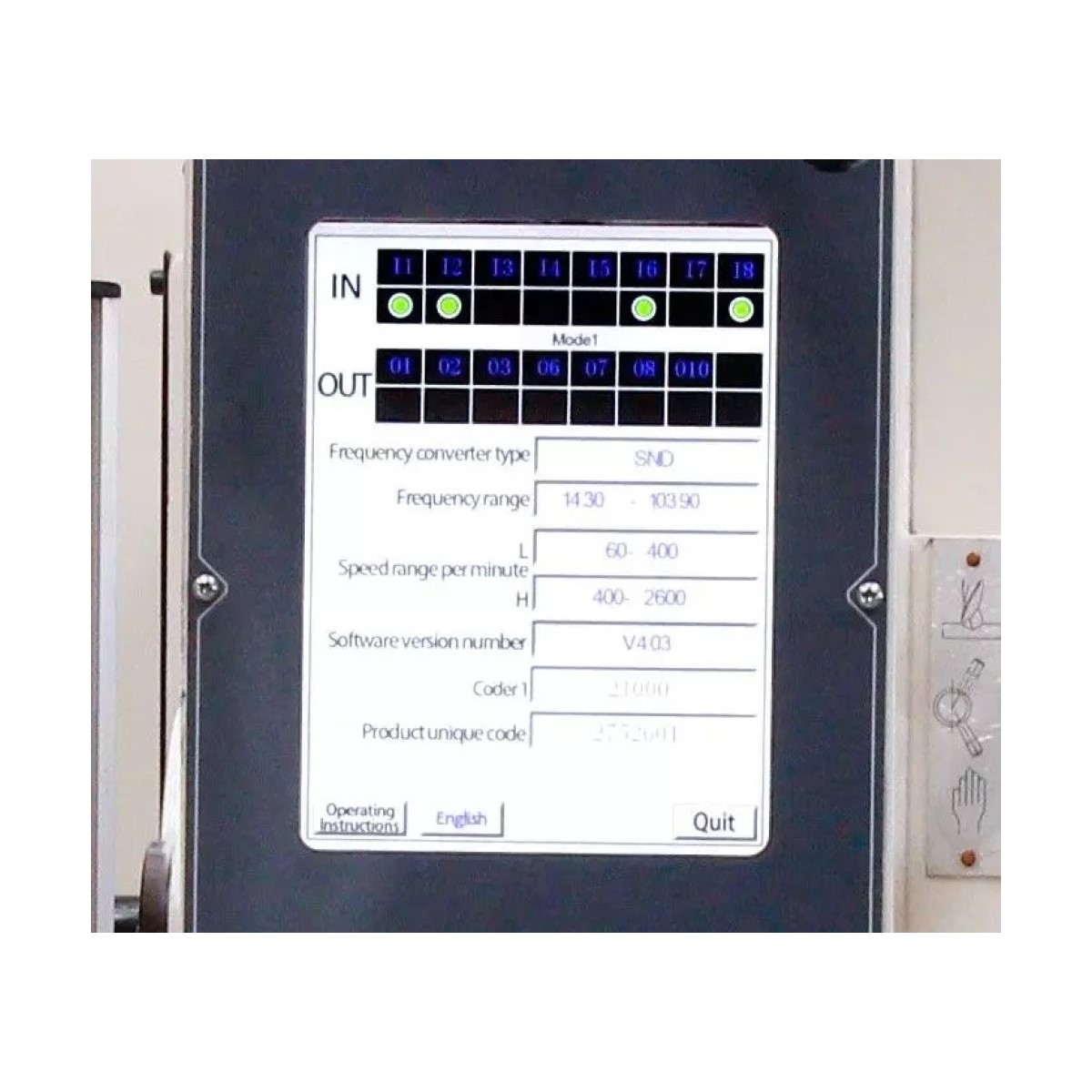

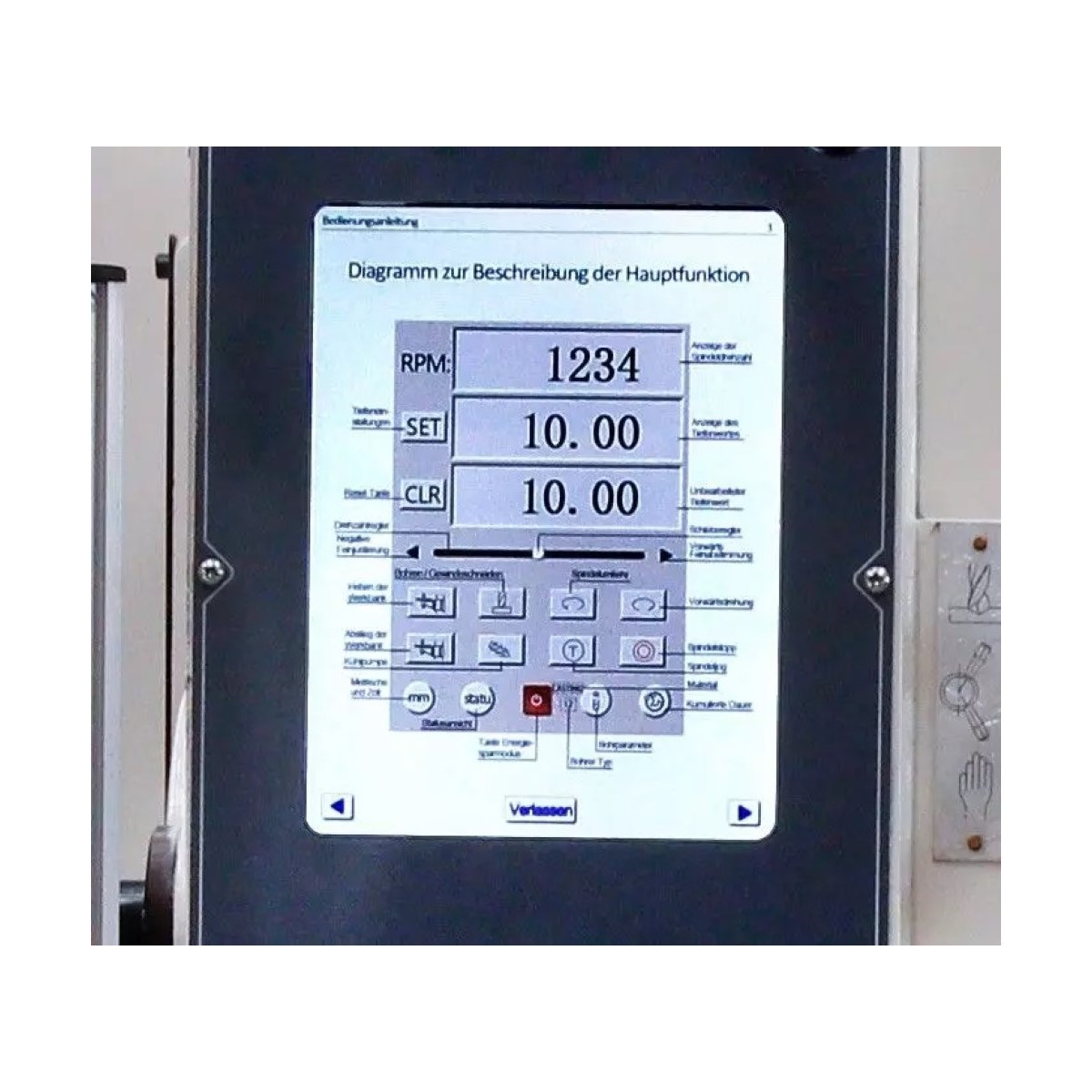

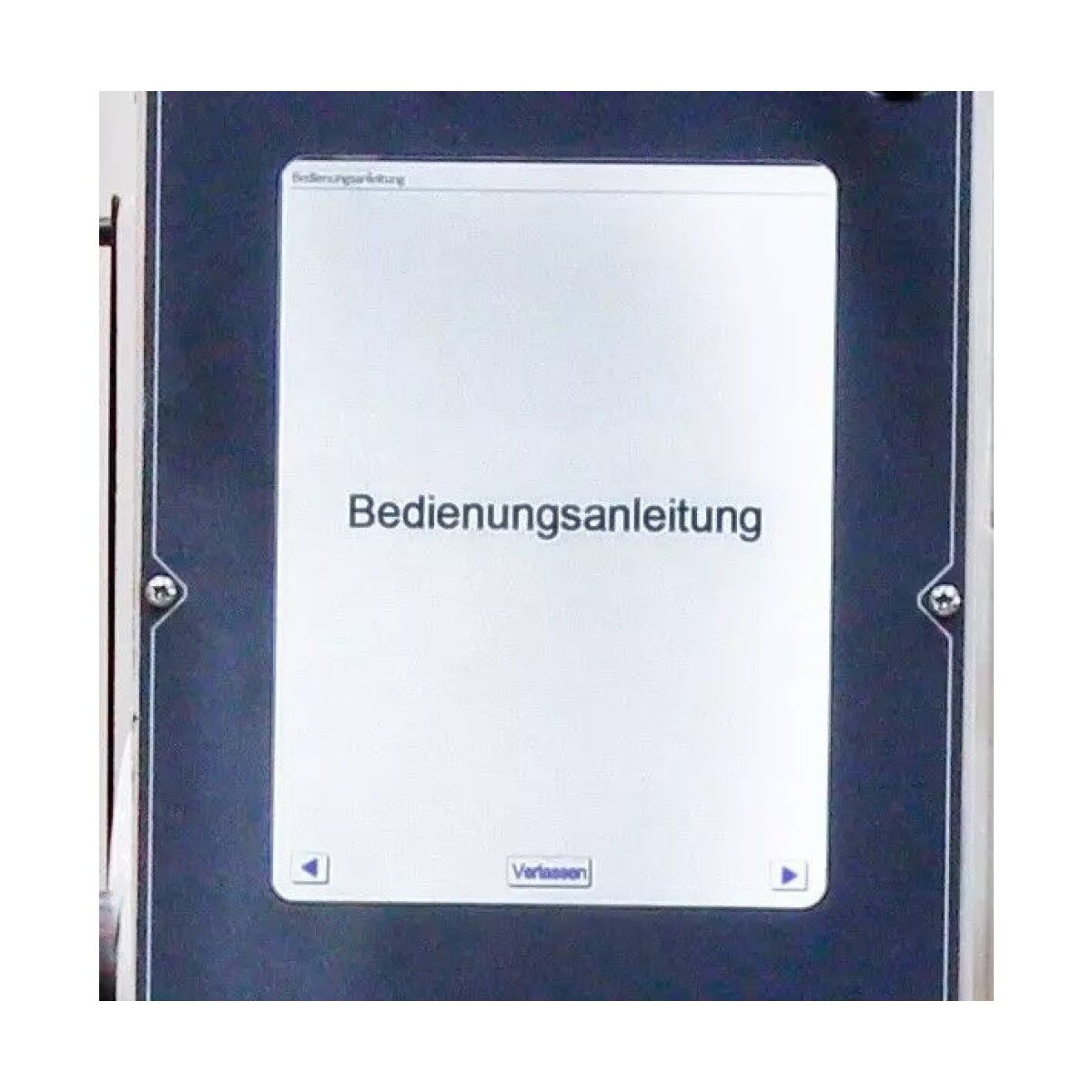

• Bedienfeld mit Touchscreen und Zusatzfunktionen
• Automatischer Vorschub mit einem robusten Schaltgetriebe
• Stufenlose Drehzahlverstellung
• Motorische Tischhöhenverstellung
• Schwenkbarer und drehbarer Arbeitstisch

Technische Daten

• Bohrleistung in Stahl 50 mm
• Gewindeschneideleistung M30
• Spindelaufnahme (Drehspindel) MK 4
• Drehzahlbereich 50-2 000 UpM
• Drehzahlstufen stufenlos
• Pinolenhub 200 mm
• Pinolenvorschubstufen 6
• Säulen-Durchmesser 180 mm
• Pinolenvorschub 0,08/0,12/0,17/0,24/0,35/0,5 mm/U
• T-Nuten, Breite 14 mm
• Bohrtischhub 515 mm
• Spindelausladung 360 mm
• Bohrtisch schwenkbar ± 50 °
• Bohrtisch drehbar ± 50 °
• Pinolenanbstand Sockel 1165 mm
• Pinolenabstand Tisch 575 mm
• Bohrtischfläche 580×460 mm
• Motorleistung 3000 W
• Netzanschluss 400/50-60 V/Hz
• Kubatur 970x680x2340 mm
• Höhe (gesamt) 2340 mm
• Gewicht 720 kg
