WIG-/TIG AC/DC-Schweißinverter AD 2060M P/PFC/MV ‘Multi Line’ ECO-SET-W

WIG-/TIG AC/DC-Schweißinverter AD 2060M P/PFC/MV ‘Multi Line’ ECO-SET-W

Tragbare WIG-/TIG Schweißinverter mit moderner IGBT-Bauweise zum Wechselstrom (AC) und Gleichstrom (DC) Schweißen von Aluminium, Stahl, Edelstahl und Kupfer. Umschaltbar zwischen HF-WIG-Schweißen mit berührungsloser Hochfrequenzzündung, LIFT-WIG-Schweißen (ohne HF) und MMA-/E-Hand-Schweißen. Erhältlich als ECO-SET-G = Gasgekühlte Variante, ECO-SET-W = Wassergekühlte Variante inkl. Transportwagen.

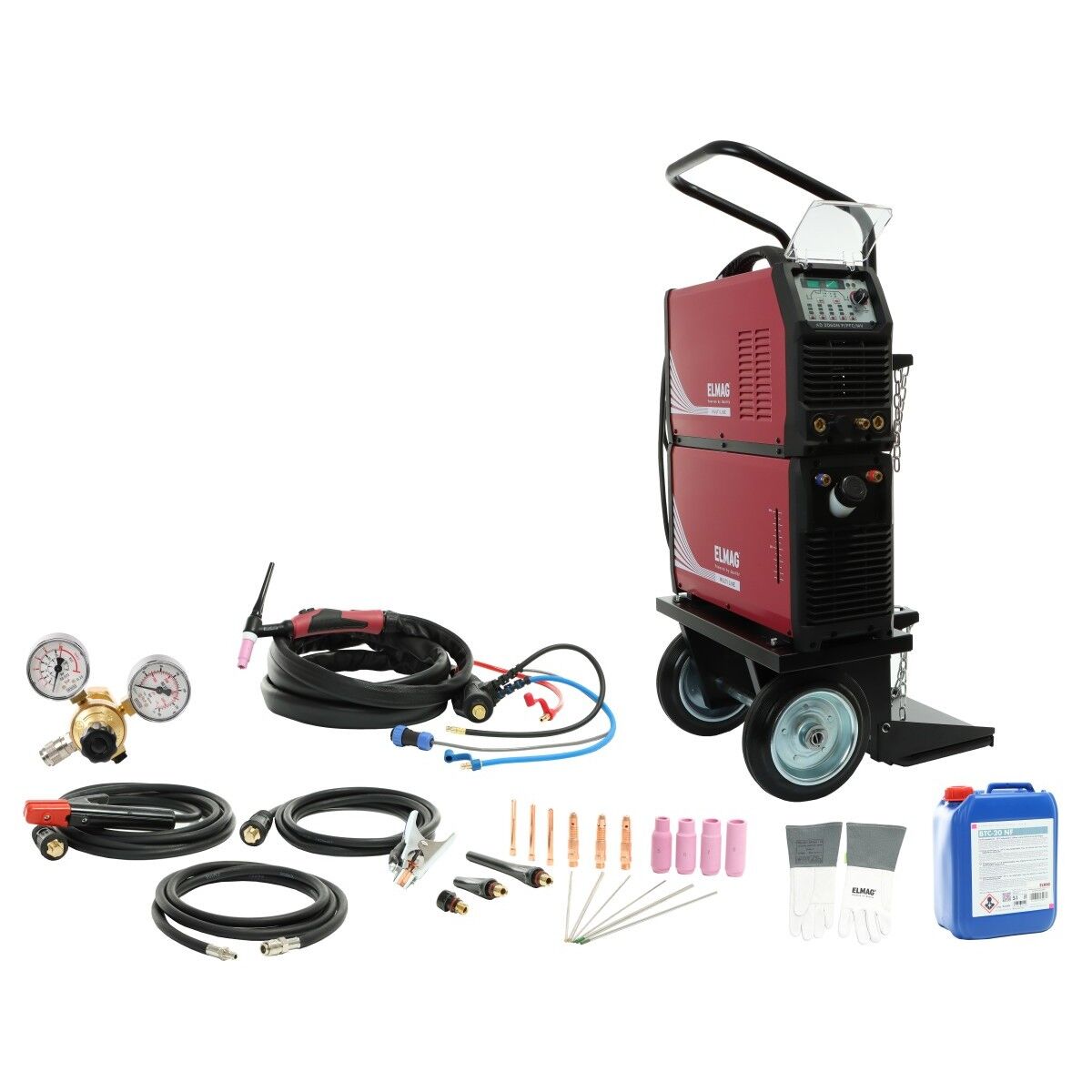

Serienausstattung

• 4m WIG-Schlauchpaket SRC 26/4m – HF U/D (3DT) inkl. UP/DOWN
• Stromregelung am Handgriff, gasgekühlt / Stecker Ø 13 mm, 35/50mm²
• Wasserkühleinheit WK-1-MINI (mit Kühlflüssigkeit bis -17°C, 5 lt.)
• Transportwagen mit 2 Rädern ‘T2000V’ (zur Selbstmontage)
• 3m Massekabel 25 mm² / Stecker Ø 13mm, 35/50mm²
• 4m Elektrodenhalter-Schweißkabel 25mm² / Stecker Ø 13 mm, 35/50mm²
• 2,5m Gasschlauch für Argon inkl. Quick Fit Schnellverbinder DN5
• 1 Druckregler für Argon, 0-12 lt./min. inkl. Quick Fit Kupplung DN5
• 19 teiliges WIG-Erstausrüstungsset
• 1 Paar WIG-Schweißhandschuhe Gr. 9,5/XL

Details

• Geeignet für Produktions-/Reparatur-/Instandhaltungs-/Montagebetriebe sowie Pipeline-/Metall-/ Geländer-/Maschinen-/Anlagen- und Behälterbau

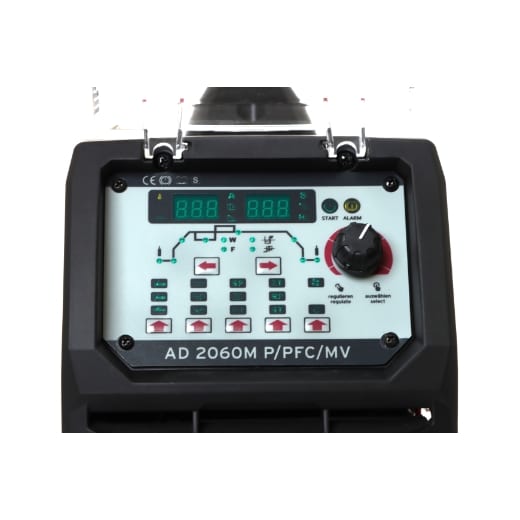

• Digitale Anzeige für Schweißstrom (A) und Sonderfunktionen
• Einstellmöglichkeit des kompletten WIG-Zyklus inkl. Punktschweiß-/Puls-/2-Takt /4-TaktundRepeat-Function
• Auswahl von DC Gleichstrom, AC Rechteck-Wellenform, AC Sinus-Wellenform
• UP/DOWN Stromregelung am WIG-Schlauchpaket mittels Drucktaster +/- 20A, optional auch stufenlos 0-max. Ampere über Poti
• Die Pulsfrequenz ist von 0,3 -999 Hz und die Balance von 5-95% einstellbar, dies ermöglicht eine bessere Schweißbadkontrolle, reduzierte Wärmeeinbringung oder tieferen Einbrand
• Weiters kann man über die AC Balance (+/-5) und die AC Frequenz (50-250 Hz) die Reinigungswirkung und Lichtbogenkonzentration beim Alu Schweißen beeinflussen
• PFC-TECHNOLOGIE (Power Factor Correction): Gewährleistet einen stabilen Schweißprozess auch bei schwankender Netzspannung ohne negativer Auswirkung auf den Schweißlichtbogen
• MULTIVOLTAGE: Bauweise sorgt für breite Einsatzmöglichkeit auch im Ausland
• Energiesparend, geringe Leerlaufspannung, thermisch gesteuerter Lüfter
• Der hohe Wirkungsgrad erfüllt die strengen EU-Normen für die umweltgerechte Bauweise
• HOT START+ (regelbar 0-100%): Zündstromerhöhung sorgt für bessere Lichtbogenzündung
• ARC FORCE+ (regelbar 0-100%): Schweißstromerhöhung bei zu enger Annäherung an das Werkstück um ein Festkleben der Stabelektrode zu verhindern sowie gleichmäßigeres Schweißen und tieferen Einbrand
• ANTI STICK: Automatische Schweißstromreduzierung bei Festkleben der Elektrode um ein Ausglühen zu verhindern und diese leichter Lösen zu können
• JOB Funktion: 9 Schweißprogramme speicherbar
• GEN POWER: Betrieb mittels spannungsregulierten Stromgenerator möglich
• EXTENSION: Verwendbar mit bis zu 100m Verlängerungskabel (3 x 2,5 mm²)

Technische Daten

• Schweißelektroden-Durchmesser: 230V: WIG 1,0-4,0mm / MMA 1,6-5,0mm : 110V: WIG 1,0-3,2mm / MMA 1,6-3,2mmmm
• Schweißstrom-Einstellbereich: 230V: WIG/MMA 5-200 A : 110V: WIG 5-160 A / MMA 5-130 AA
• 100 % Einschaltdauer (10 min. bei 40 °C) bei Schweißstrom: 230V: WIG 100 / 155 % / A / MMA 100 / 110 % / A : 110V: WIG 100 / 125 % / A / MMA 100 / 105A
• Einschaltdauer (10 Min bei 40°C) bei max. Schweißstrom: 230V: WIG 60 / 200 % / A / MMA 35 / 200 % / A : 110V: WIG 90 / 130 % / A / MMA 60 / 130% / A
• Leerlaufspannung: 67V
• Netzanschluss / Phasen: 230V: 230 / 1 V/~ : 110V: 110 / 1V / ~
• Netzstromtoleranz: 230V: +15 / -60 % : 110V: +150/-15%
• Netzabsicherung träge: 230V: WIG/MMA 16/32 AT : 110V: WIG/MMA 32/63 ATAT
• Schutzart (IP): IP23
• Wirkungsgrad / Effizienz: 85%
• Leistungsaufnahme im Leerlauf: 230V: 42,6 W : 110V: 43,9 WW
• Aufnahmeleistung l1 max. / l1 eff.: 230V: WIG 21 / 16 A / MMA 32 / 19 A : 110V: WIG 32 / 25 A / MMA 40 / 22A
• Masseanschluss-Stecker / Querschnitt: 13 / 25Ø / mm²
• Anschlussstecker: Schuko 16 A
• Breite: 610mm
• Tiefe: 190mm
• Höhe: 375mm
• Gewicht: 15.5kg
