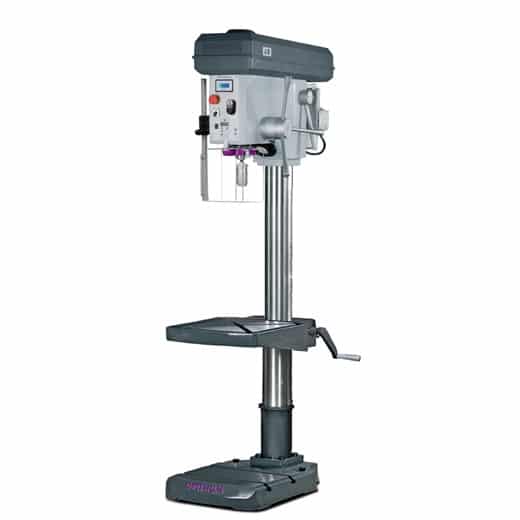

Säulenbohrmaschine OPTIdrill B 34H

Säulenbohrmaschine OPTIdrill B 34H

• Laufruhiger und leistungsstarker Industrie-Elektromotor
• Separater Not-Halt-Schlagschalter
• Stabile Gußsäule
• Messskala für Bohrtiefe
• Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufende Kühlwasserrinne
• Bohrtisch 360° drehbar
• Keilriemenabdeckung mit Sicherheitsschalter

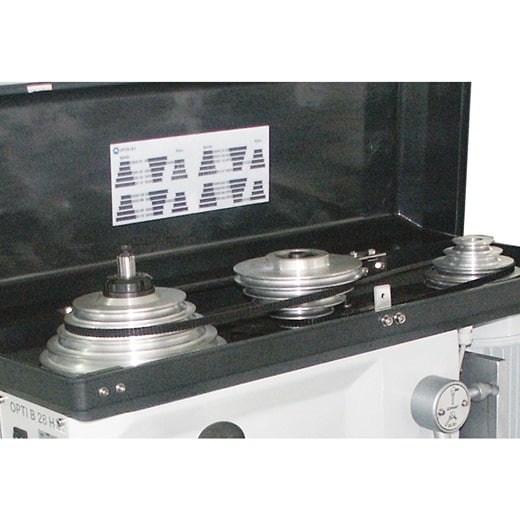

• Keilriemen-Schnellspanneinrichtung
• Langer, ergonomischer Aluminium Druckguss-Pinolenhebel aus einem Stück gegossen (B 16H / B 24H mit Softgrip-Griffen)
• Massive, groß dimensionierte Grundplatte mit Nuten, rückseitig stark verrippt
• Durch Wegschwenken des Bohrtisches, Grundplatte als Arbeitsfläche für besonders hohe Werkstücke verwendbar
• Garantierte Rundlaufgenauigkeit besser als 0,015 mm in der Bohrpinole gemessen
• Bohrspindel mit Präzisionskugellagern
• Hochwertiges OPTIMUM Schnellspannbohrfutter im Standardlieferumfang
• Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter
• Maschinenleuchte
• Rechts-/Linkslauf
• Leichter Werkzeugwechsel durch integrierten Austreiber
• Pinolenhebel aus Stahl
• Digitaler Tiefenmesser
• Digitale Drehzahlanzeige

Technische Details

• Säulendurchmesser 115 mm
• Länge (Produkt) ca. 918 mm
• Breite/Tiefe (Produkt) ca. 585 mm
• Höhe (Produkt) ca. 1895 mm
• Gewicht (Netto) ca. 260 kg
• Bohrleistung Stahl (S235JR) 34 mm
• Dauerbohrleistung Stahl (S235JR) 26 mm
• Bohrtisch Arbeitsfläche Länge 420 mm
• Bohrtisch Arbeitsfläche Breite 400 mm
• Bohrtisch Art der T-Nuten diagonal
• Bohrtisch T-Nuten Größe 14 mm
• Bohrtischdrehung 360°
• Abstand Spindel – Bohrtisch max. 790 mm
• Drehzahlbereich 145 – 4800 min¯¹
• Anzahl der Drehzahlbereiche 2 x 9 Stufen
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Abstand Spindel – Maschinenfuß max. 1275 mm
• Maschinenfuß Arbeitsfläche Länge 390 mm
• Maschinenfuß Arbeitsfläche Breite 390 mm
• Maschinenfuß T-Nuten Größe 14 mm
• Maschinenfuß T-Nuten Anzahl 2
• Maschinenfuß T-Nuten Abstand 150 mm
• Pinolenhub 160 mm
• Spindelaufnahme MK 4
• Ausladung 285 mm
• Antriebsleistung Spindelmotor 1,5 / 2,2 kW
• Anzahl der Leistungsstufen Spindelmotor 2 Stufen

Lieferumfang

• Schnellspannbohrfutter (1 – 16 mm)
• Morsekonus MK4/B16
• T-Nutensteine
