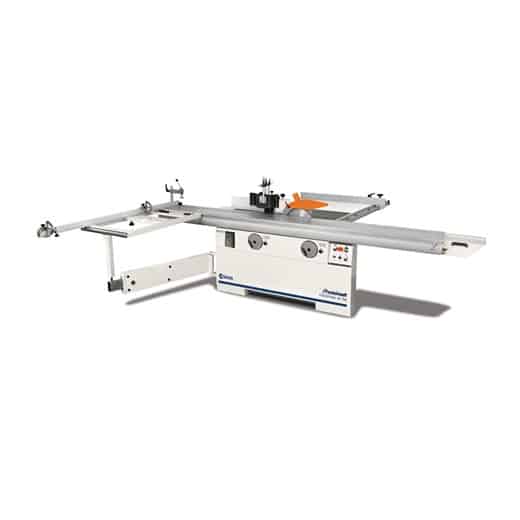

Säge-Fräse-Kombination minimax st 4e F 33

Säge-Fräse-Kombination minimax st 4e F 33

• Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium
• Großer Besäumrahmen (1200 x 650 mm) mit Materialrolle und bis max. 3200 mm ausziehbarem Aluminium-Teleskopanschlag
• Stabiles Sägeaggregat und groß dimensioniertes Grauguss-Fräsaggregat mit zweiseitiger Schwenksegmentführung gewähren höchste Stabilität, Präzision, Laufruhe und lange Lebensdauer
• Max. Sägeblatt-Ø 315 mm schwenkbar von 90° bis -45°

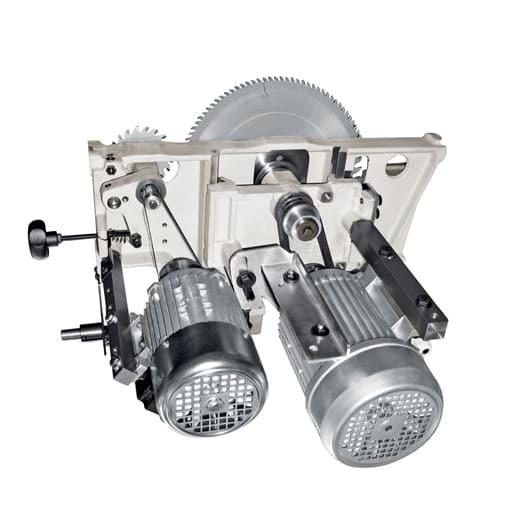

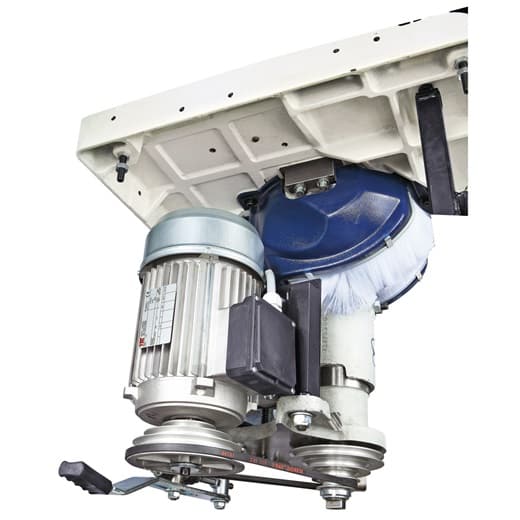

• Grauguss-Sägeaggregat mit zweiseitiger Schwenksegmentführung für präzise Schnitte: äußerst robust und verwindungssteif, Aggregat nahe am Sägeblatt und beidseitig gelagert, Höhenverstellung über Schwalbenschwanzführung
• Säge-Parallelanschlag mit Feineinstellung
• Großer Schwenkbereich der Frässpindel bis -45° nach hinten
• Vier Fräsgeschwindigkeiten, manuell verstellbar
• Frässpindel mit Rechts-Linkslauf
• Feste Handräder mit numerischen Anzeigen
• Solider und präziser Maschinentisch aus Grauguss, nachgeglüht und spannungsfrei
• Zwei leistungsstarke Industriemotoren mit Motorschutzschalter ausgelegt für den Dauereinsatz
• Mit abschließbarem Hauptschalter und Not-Aus-Schalter

Technische Details

• Gewicht (Netto) ca. 605 kg
• Absaugstutzendurchmesser 2 x 120 mm
• Absaugstutzendurchmesser Sägeblattschutz 60 mm
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Nennbetriebsart Antriebsmotor S6
• Einschaltdauer Antriebsmotor 40%
• Leistung Antriebsmotor 2 x 5,0 kW
• Formatschiebeschlittenbreite 360 mm
• Formatschiebeschlittenhöhe 142 mm
• Tischlänge 1250 mm
• Tischbreite 430 mm
• Spindelneigung 0 – -45°
• Nutzlänge der Spindel 125 mm
• Spindeldrehzahlen 3500/6000/8000/10000 min⁻¹
• Werkzeugdurchmesser max. absenkbar 240 mm
• Werkzeugdurchmesser max. Zapfenfräsen 275 mm
• Besäumlänge 3260 mm
• Schnittbreite mit Parallelanschlag 900 mm
• Max. Ablängbreite links vom Sägeblatt 3260 mm
• Sägeblattneigung 90 – 45°
• Max. Schnitthöhe 90° 90 mm
• Max. Schnitthöhe 45° 63 mm
• Max. Sägeblattüberstand 90° 100 mm
• Max. Sägeblattüberstand 45° 71 mm
• Durchmesser (Haupt-)Sägeblatt 315 mm
• Erläuterung Durchmesser (Haupt-)Sägeblatt mit Vorritzer
• Durchmesser Vorritzsägeblatt 100 mm
• Drehzahl (Haupt-)Sägeblatt 4000 min⁻¹

Ausstattung

• Eloxierter Aluminium-Formatschiebeschlitten
• Griff für Schiebeschlitten

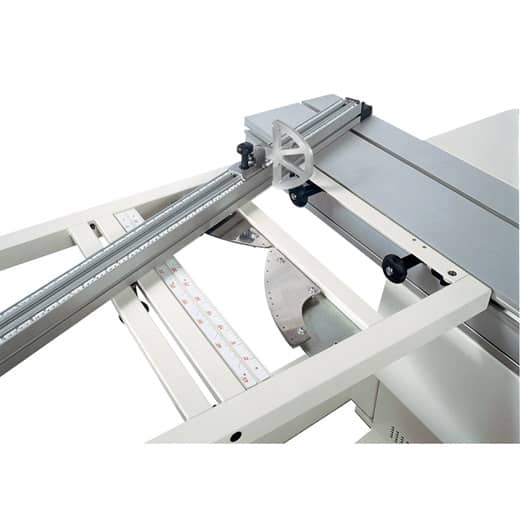

• Besäumrahmen 1200 x 650 mm, mit winkel­verstellbarem Teleskop-Ablänganschlag mit zwei Profi-Klappanschlägen, mit Gradrastereinteilung
• Materialrolle am Besäumrahmen

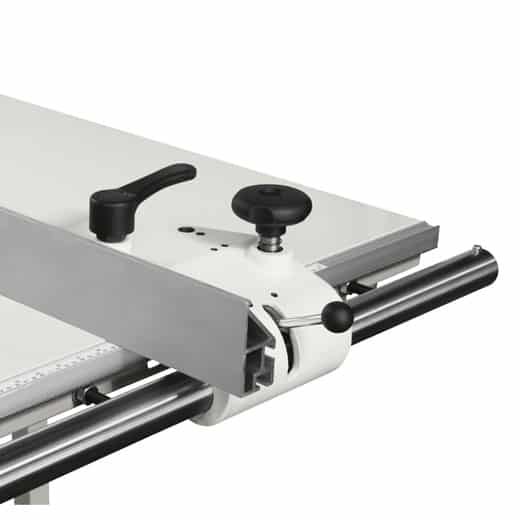

• Säge-Parallelanschlag mit Rundstangenführung
• Besäumschuh
• Exzenterspanner
• Tischverbreiterung
• Tischverlängerung

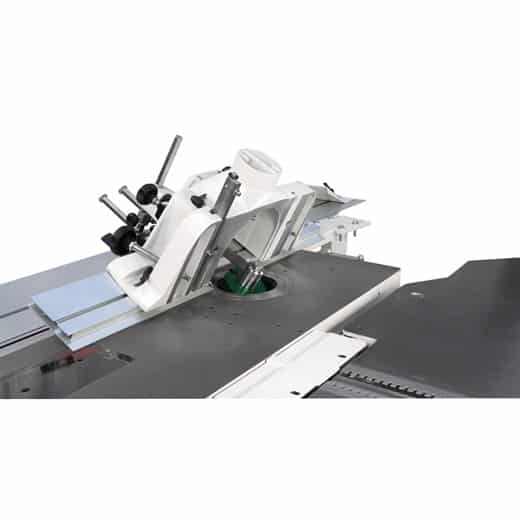

• Fräsanschlag mit Schnellpositionierung
• Bogenfräs-Schutzhaube
• Höhenverstellung der Spindel manuell
• Neigungsverstellung der Spindel manuell
• Höhenverstellung des Sägeblatts manuell
• Neigungsverstellung des Sägeblatts manuell
