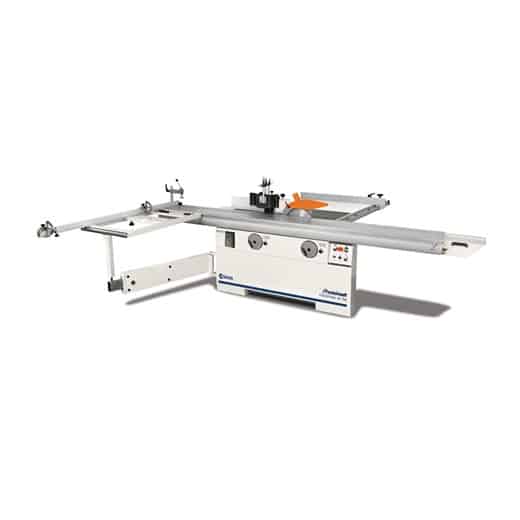

Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium

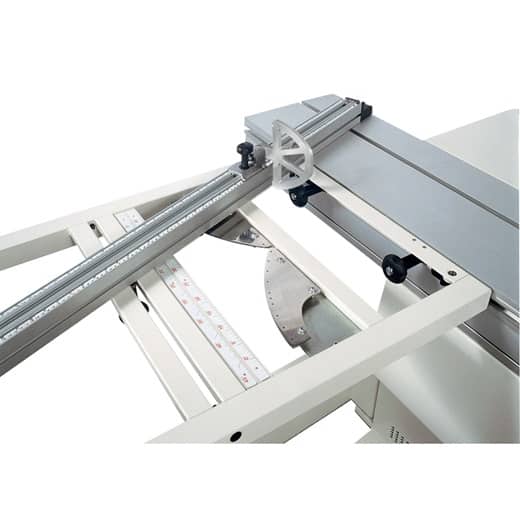

Großer Besäumrahmen (1200 x 650 mm) mit Materialrolle und bis max. 3200 mm ausziehbarem Aluminium-Teleskopanschlag
Stabiles Sägeaggregat und groß dimensioniertes Grauguss-Fräsaggregat mit zweiseitiger Schwenksegmentführung gewähren höchste Stabilität, Präzision, Laufruhe und lange Lebensdauer
Max. Sägeblatt-Ø 315 mm schwenkbar von 90° bis -45°

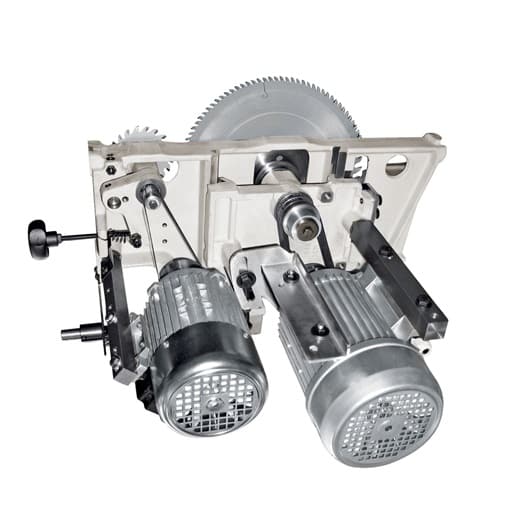

Grauguss-Sägeaggregat mit zweiseitiger Schwenksegmentführung für präzise Schnitte: äußerst robust und verwindungssteif, Aggregat nahe am Sägeblatt und beidseitig gelagert, Höhenverstellung über Schwalbenschwanzführung

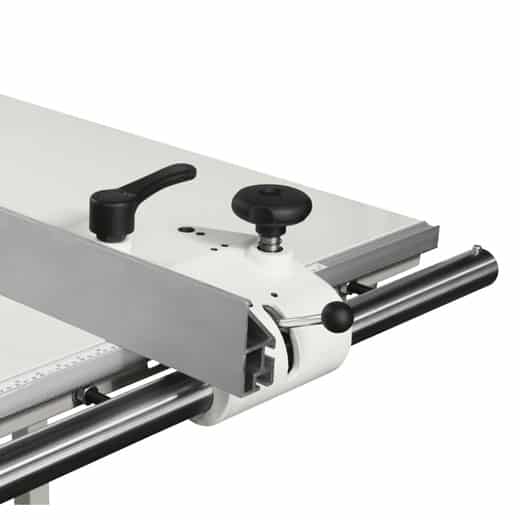

Säge-Parallelanschlag mit Feineinstellung

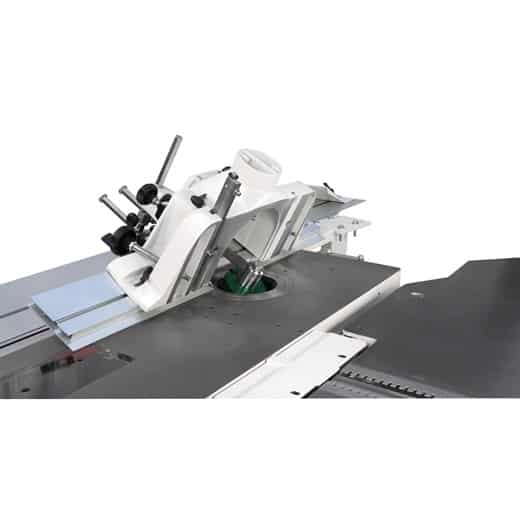

Großer Schwenkbereich der Frässpindel bis -45° nach hinten

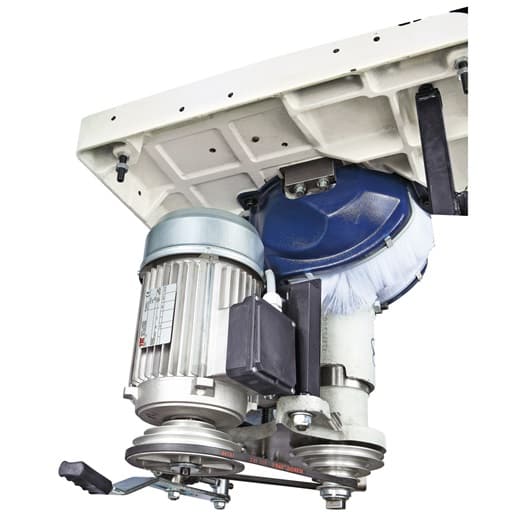

Vier Fräsgeschwindigkeiten, manuell verstellbar
Frässpindel mit Rechts-Linkslauf
Feste Handräder mit numerischen Anzeigen
Solider und präziser Maschinentisch aus Grauguss, nachgeglüht und spannungsfrei
Zwei leistungsstarke Industriemotoren mit Motorschutzschalter ausgelegt für den Dauereinsatz
Mit abschließbarem Hauptschalter und Not-Aus-Schalter
Technische Details
Gewicht (Netto) ca. 588 kg
Absaugstutzendurchmesser 2 x 120 mm
Absaugstutzendurchmesser Sägeblattschutz 60 mm
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Nennbetriebsart Antriebsmotor S6
Einschaltdauer Antriebsmotor 40%
Leistung Antriebsmotor 2 x 5,0 kW
Formatschiebeschlittenbreite 360 mm
Formatschiebeschlittenhöhe 142 mm
Tischlänge 1250 mm
Tischbreite 430 mm
Spindelneigung 0 – -45°
Nutzlänge der Spindel 125 mm
Spindeldrehzahlen 3500/6000/8000/10000 min⁻¹
Werkzeugdurchmesser max. absenkbar 240 mm
Werkzeugdurchmesser max. Zapfenfräsen 275 mm
Besäumlänge 2660 mm
Schnittbreite mit Parallelanschlag 900 mm
Max. Ablängbreite links vom Sägeblatt 3260 mm
Sägeblattneigung 90 – 45°
Max. Schnitthöhe 90° 90 mm
Max. Schnitthöhe 45° 63 mm
Max. Sägeblattüberstand 90° 100 mm
Max. Sägeblattüberstand 45° 71 mm
Durchmesser (Haupt-)Sägeblatt 315 mm
Erläuterung Durchmesser (Haupt-)Sägeblatt mit Vorritzer
Durchmesser Vorritzsägeblatt 100 mm
Drehzahl (Haupt-)Sägeblatt 4000 min⁻¹
Ausstattung
Eloxierter Aluminium-Formatschiebeschlitten
Griff für Schiebeschlitten
Besäumrahmen 1200 x 650 mm, mit winkelverstellbarem Teleskop-Ablänganschlag mit zwei Profi-Klappanschlägen, mit Gradrastereinteilung
