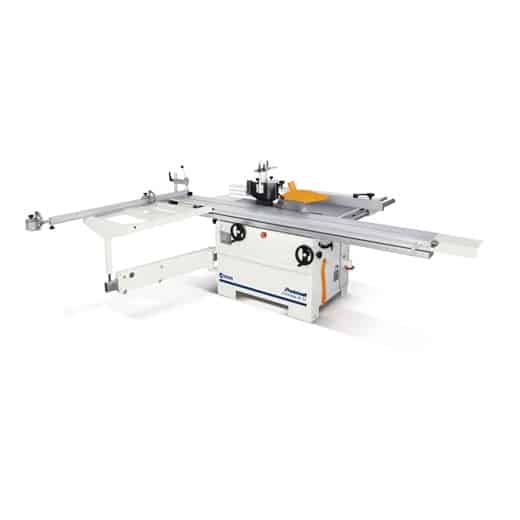

Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium (Laufweg 2250 mm)
Großer Besäumrahmen (900 x 600 mm) mit bis 2660 mm ausziehbarem Aluminium-Teleskopanschlag mit professionellen Anschlagklappen

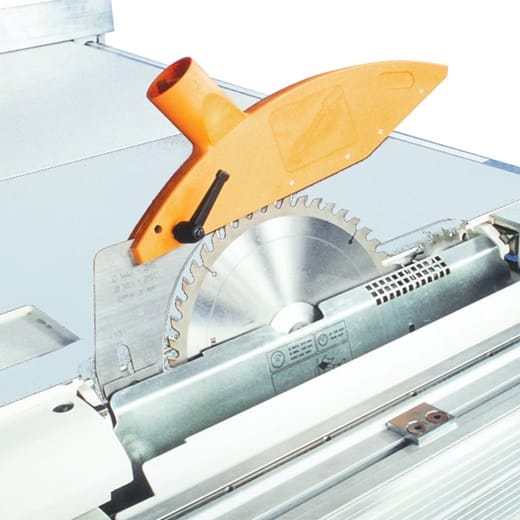

Max. Sägeblatt-Ø 315 mm mit Vorritzeinrichtung, schwenkbar von 90° – 45°

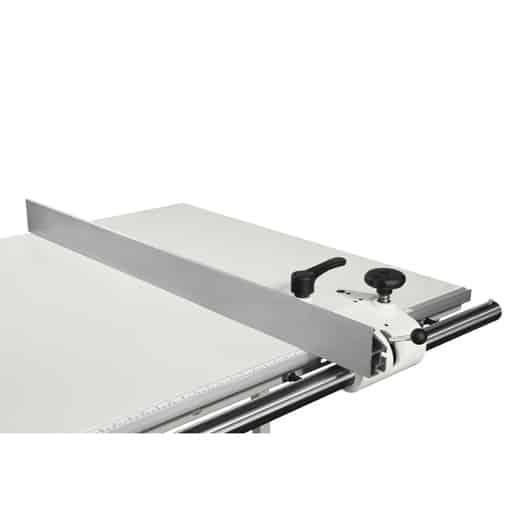

Säge-Parallelanschlag mit Feineinstellung

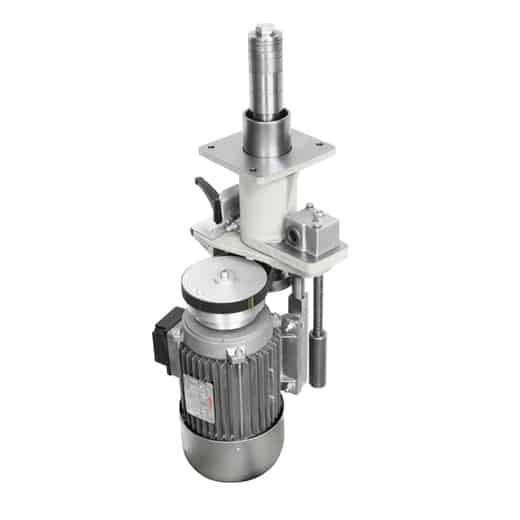

Stabiles Sägeaggregat und groß dimensioniertes Grauguss-Fräsaggregat mit zweiseitiger Schwenksegmentführung gewährleisten höchste Stabilität, Präzision, Laufruhe und lange Lebensdauer
Solider und präziser Maschinentisch aus spannungsfreiem Grauguss
Drei Fräsgeschwindigkeiten, manuell verstellbar von 3500 – 10000 min⁻¹
Mit Rechts-Linkslauf der Frässpindel
Serienmäßige Bogenfrässchutzhaube
Sicherheits-Wendeanschlagbacken aus Aluminium
Zwei Motoren mit hohen Leistungsreserven
Zwei steckbare Handräder für eine bequeme und schnelle Bedienung
Technische Details
Gewicht (Netto) ca. 470 kg
Absaugstutzendurchmesser 2 x 120 mm
Absaugstutzendurchmesser Sägeblattschutz 60 mm
Anschlussspannung 400 V
Netzfrequenz 50 Hz
Nennbetriebsart Antriebsmotor S6
Einschaltdauer Antriebsmotor 40%
Leistung Antriebsmotor 2 x 5,0 kW
Tischlänge 1112 mm
Tischbreite 430 mm
Spindelneigung 0 – -45°
Nutzlänge der Spindel 100 mm
Spindeldrehzahlen 3500/7000/10000 min⁻¹
Werkzeugdurchmesser max. 210 mm
Werkzeugdurchmesser max. absenkbar 180 mm
Werkzeugdurchmesser max. Zapfenfräsen 275 mm
Besäumlänge 2250 mm
Schnittbreite mit Parallelanschlag 900 mm
Max. Ablängbreite links vom Sägeblatt 2660 mm
Sägeblattneigung 90 – 45°
Max. Schnitthöhe 90° 90 mm
Max. Schnitthöhe 45° 63 mm
Max. Sägeblattüberstand 90° 100 mm
Max. Sägeblattüberstand 45° 78 mm
Durchmesser (Haupt-)Sägeblatt 315 mm
Erläuterung Durchmesser (Haupt-)Sägeblatt unabhängig vom Vorritzer
Drehzahl (Haupt-)Sägeblatt 4000 min⁻¹
Ausstattung
Eloxierter Aluminium-Formatschiebeschlitten
Griff für Schiebeschlitten
Besäumrahmen 900 x 600 mm, mit winkelverstellbarem Teleskop-Ablänganschlag mit zwei Profi-Klappanschlägen
