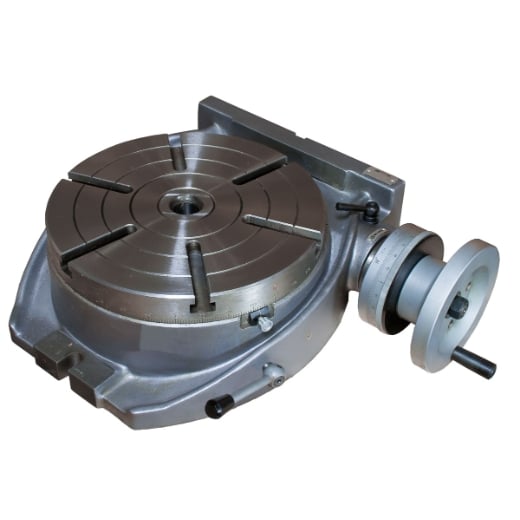

Rundtisch horizontal/vertikal

Rundtisch horizontal/vertikal

Rundtische mit niedriger Bauform für die Mehrseitenbearbeitung von Werkstücken, z.B. für das Fräsen von radial angeordneten Ausnehmungen, Mehrkanten, Keilwellen, Wendelnuten, Lochbildbohren auf Kreis etc.

• Horizontal oder vertikal auf Bohr- oder Frästisch montierbar
• Präzise Bearbeitung an einstellbaren Winkelpositionen
• Kreisförmige Bearbeitung am drehenden Werkstück
• Inklusive Planscheibe, Parallelität zur Grundfläche 0,02 mm
• HVRT 100 – 200 mit vier, HVRT 250 mit sechs T-Nuten
• Mit Morsekonus MK zur Aufnahme eines Spannfutters
• Gut lesbare Skalen, Nonius mit Ablesegenauigkeit 10′
• Sehr robuste, langlebige Ausführung
• Übersetzungsgetriebe gehärtet und präzisionsgeschliffen
• Für Präzisions-Fräsarbeiten mit Spezialteilung wird die Verwendung einer Teilscheibe empfohlen

Details

• Übersetzungsverhältnis Planscheibe zu Handrad 1 : 90,entspricht je Handrad-Umdrehung 4° Planscheibendrehung
• Planscheibendurchmesser 250 mm
• 6 T-Nuten ür das Pannen von Werkstücken,erleichtert das Spannen unsymmetrischer Teile
• Mit Morsekonus MK 3 zur Aufnahme eines Spannfutters
• Für horizontale und vertikale Montage geeignet

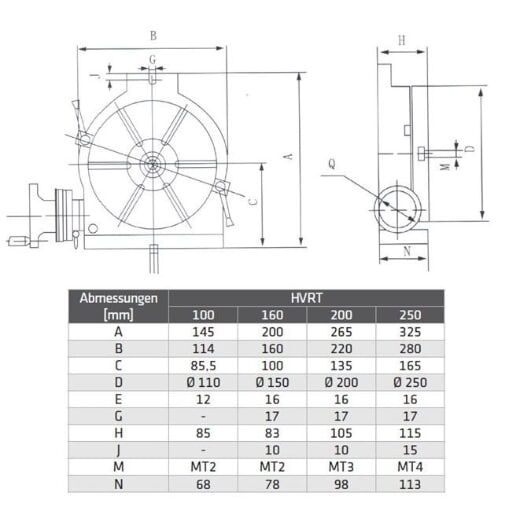

Technische Daten

• Planscheiben-Ø: 250mm
• Aufnahme: MK 3
• Ratio: 1 : 90
• Gewicht: 44kg
