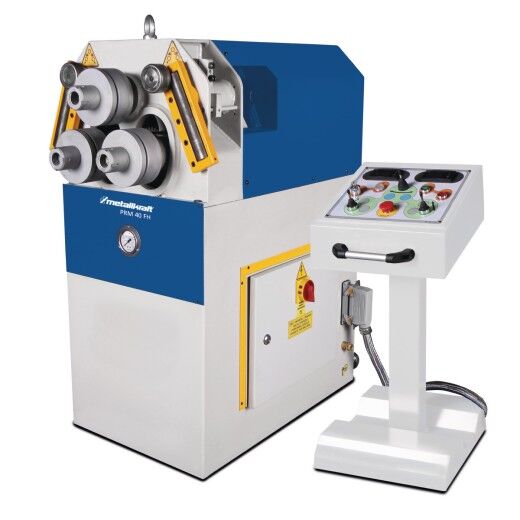

Motorische Ringbiegemaschine PRM 40 FH

Motorische Ringbiegemaschine PRM 40 FH

• Schwere Gusskonstruktion
• gehärtete Biegerollen
• Wellen aus Spezialstahl, gehärtet und geschliffen

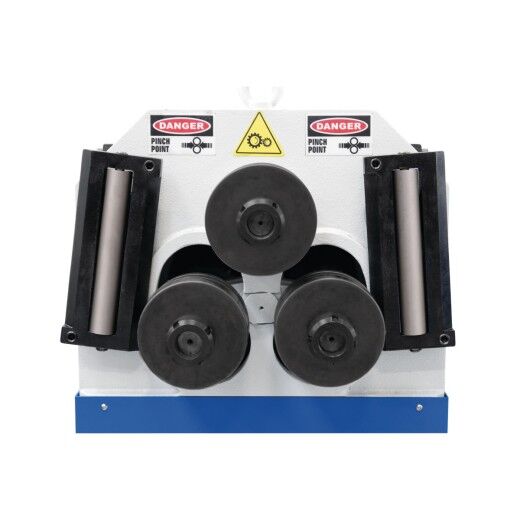

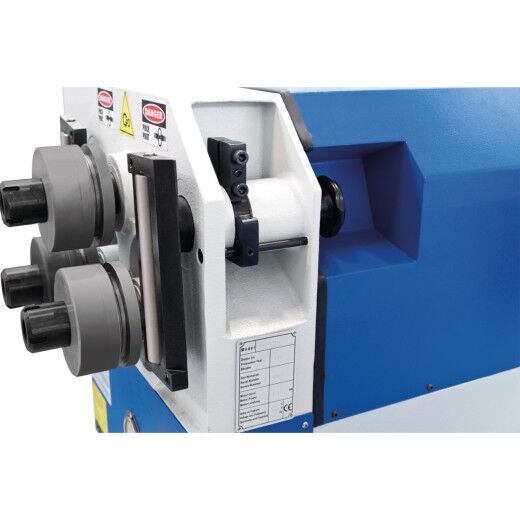

• Seitliche Richtrollen, stufenlos verstellbar

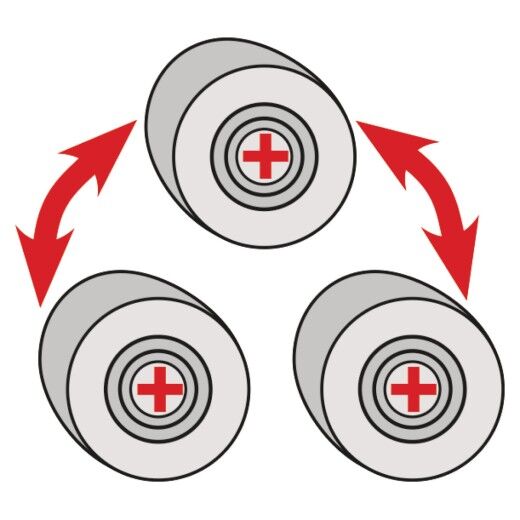

• Alle 3 Walzen über Getriebe angetrieben
• Horizontale und vertikale Arbeitsposition
• Geeignet für besonders kleine Biegedurchmesser
• Geeignet für besonders kleine Biegedurchmesser wegen orbital zustellbarer unterer Walzen

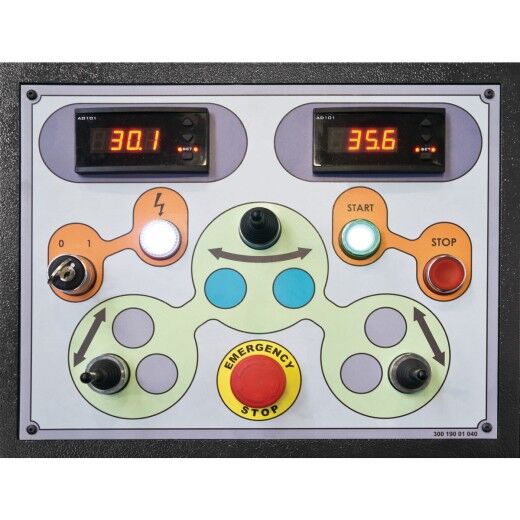

• mobiles Bedienpult mit zwei Digitalanzeigen für die Zustellwalzen
• Richtrollen serienmäßig zum Biegen von Winkeleisen geeignet

Sonderzubehör

• Rohrbiegewalzen
• Winkelbiegewalzen
• Sonderrichtrollen
• Profilbiegewalzen
• Kunststoffwalzen für weiche Materialien
• Einrichtung zum Verdrehen von Stäben
• Spiralbiegewerkzeug

Technische Daten

• Länge (Produkt) ca. 1050 mm
• Breite/Tiefe (Produkt) ca. 500 mm
• Höhe (Produkt) ca. 1250 mm
• Gewicht (Netto) ca. 350 kg
• Biegeleistungen Profil-Typ Standard
  • Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [1] 18 mm
  • Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 250 mm
  • Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/mm²) [1] 50 x 12 mm
  • Flachmaterial leichte Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 400 mm
  • Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [1] 35 x 8 mm
  • Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 300 mm
  • T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [1] 35 x 5 mm
  • T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 400 mm
  • Erläuterung zu T-Profil Steg oben Zusätzliche Distanzscheiben evtl. erforderlich
  • T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [1] 30 x 5 mm
  • T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 300 mm
  • T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [1] 35 x 5 mm
  • T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 300 mm
  • UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [1] UPN 40 x 20 mm
  • UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 350 mm
  • UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [1] U30x15 mm
  • UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 500 mm
  • Erläuterung zu Biegeleistungen Profil-Typ Standard Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
• Biegeleistungen Profil-Typ optional
  • Quadratrohr Abmessungen (Streckgrenze 24 kg/mm²) [1] 25 x 2 mm
  • Quadratrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 450 mm
  • Rechteckrohr schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [1] 30 x 15 x 2,5 mm
  • Rechteckrohr schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 500 mm
  • Rundrohr Abmessungen (Streckgrenze 24 kg/mm²) [1] 25,4 x 2,3 mm
  • Rundrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 300 mm
  • Rundes Profil Abmessungen (Streckgrenze 24 kg/mm²) [1] 22 mm
  • Rundes Profil min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 200 mm
  • gleichschenkliges Winkelprofil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [1] 35 x 35 x 5 mm
  • gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 400 mm
  • gleichschenkliges Winkelprofil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [1] 30 x 30 x 4 mm
  • gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 550 mm
  • Erläuterung zu Biegeleistungen Profil-Typ optional Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
• Leistung Antriebsmotor 1,1 kW
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Wellendurchmesser oben 35 mm
• Wellendurchmesser unten 35 mm
• Walzendurchmesser oben 137 mm
• Walzendurchmesser unten 137 mm
• Geschwindigkeit 7 m/min

Lieferumfang

• Standard Biegerollen
• Digitalanzeigen für Zustellwalzen
• mobiles Bedienpult
• Richtrollen
• Unterbau
