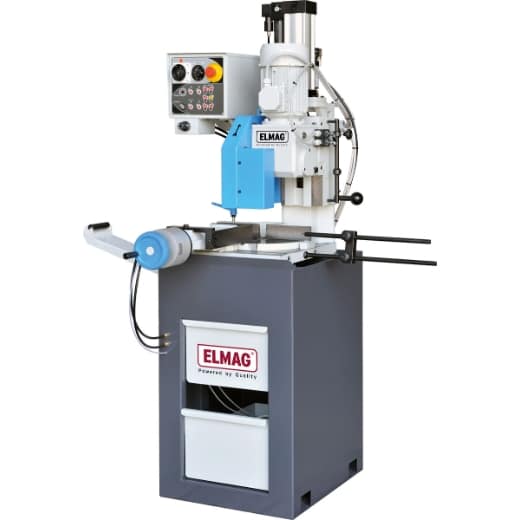

Metall-Kreissägemaschine

Metall-Kreissägemaschine

Moderne, halbautomatische Vertikalkreissägen mit pneumatischem oder hydraulischem Schnellspannschraubstock, Automatikvorschub und Schnittdrucksteuerung. Halbautomatischer Schneidezyklus mit hoher Durchsatzleistung.

• Schnitttiefe mit Schaltnoppen einstellbar
• Rasche Winkeleinstellung: schwenkbarer Getriebekopf mit Winkelskala und -sperren
• Beidseitiges Spannen – Schnellspannschraubstock mit Antigrat-Werkstückhalter
• Leistungsstark: Hochleistungsmotor mit zwei Drehzahlstufen für harte/weiche Materialien
• Laufruhig und langlebig: Qualitätsgetriebe mit Ölbad für Dauerschmierung
• Vorschub jederzeit optimierbar: mit stufenlos einstellbarer Schnittdrucksteuerung
• Optimale Sägeblattführung: Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
• Späneräumer für Sägeblattreinigung
• Höchste Wiederholgenauigkeit: Stangensperre mit verstellbarem Materialanschlag
• Sicher: Sägeblattschutz/Schutzgitter, Not-Aus, Nullspannungsauslösung, CE-konform

Serienausstattung

• VS Metall-Kreissägemaschine
• H-Auto P Pneumatik halbautomatisch
• Späneräumer Sägeblattreinigung
• Materialauflage mit zwei Laufrollen
• Stangensperre mit Materialanschlag
• GKS Getriebekopf schwenkbar
• Winkelskala und Winkelsperren
• Vertikalhub/Schnitttiefe einstellbar
• SSS Schnellspannschraubstock
• Antigrat-Werkstückhalter
• SSP Schnellspanner pneumatisch
• Hochleistungsantrieb/Ölbadgetriebe
• Zentrales Bedienpanel
• SDS Schnittdrucksteuerung
• Kühlsystem mit Elektropumpe
• Schutzgitter feststehend
• Not-Aus/Nullspannungsauslösung
• Stahlblechsockel und Spänewanne
• Werkzeug/Betriebsanleitung/CE

Halbautomatischer Schneidezyklus

• Zyklusstart ab Bedienpanel
• Material fixieren / Spanner zu
• Sägeblattantrieb ein
• Getriebekopf absenken / Schneiden
• Sägeblattantrieb aus
• Getriebekopf anheben / Rückstellen
• Werkstück lösen / Spanner auf

Details

• VS 350 P
• Halbautomatisches Pneumatiksystem mit Schnellspann- und Getriebekopfzylinder
• Winkelsperren bei 45-0-45-60°
• Schnittbereich max. 170×100 mm
• Materialauflage mit zwei Laufrollen

Technische Daten

• Rundrohr Schnittbereich bei 0°: Max. 120mm
• Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 120mm
• Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 90mm
• Vierkantrohr Schnittbereich bei 0°: Max. 100mm
• Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 90mm
• Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 90mm
• Rechteckrohr Schnittbereich bei 0°: Max. 170x90mm
• Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 125x90mm
• Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 90x90mm
• Sägeblatt-Außendurchmesser: 350mm
• Sägeblatt-Innendurchmesser: 32mm
• Schraubstockspannweite max.: 185mm
• Schnittwinkel: 45-0-60°
• Drehzahlstufe 1 / 2: 36 / 72UpM
• Motorleistung Drehzahlstufe 1 / 2: 1900 / 2500W
• Netzanschluss: 400/50V/Hz
• Einlaufhöhe für Rollbahnen: 908mm
• Länge: 2640mm
• Breite: 1200mm
• Höhe: 1850mm
• Gewicht: 500kg
