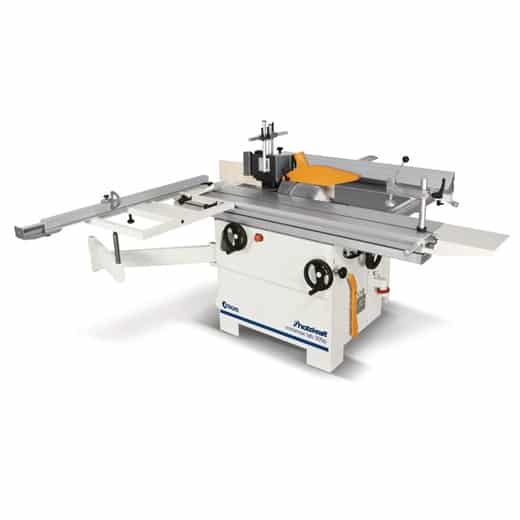

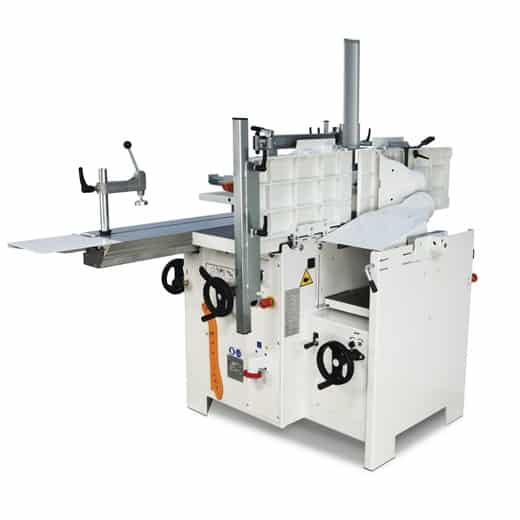

Mehrfachkombination minimax lab 300p F16 TERSA

Mehrfachkombination minimax lab 300p F16 TERSA

• Zum Sägen, Fräsen, Abrichthobeln, Dickenhobeln und optional Langlochbohren
• Stabile Stahl-Graugusskonstruktion

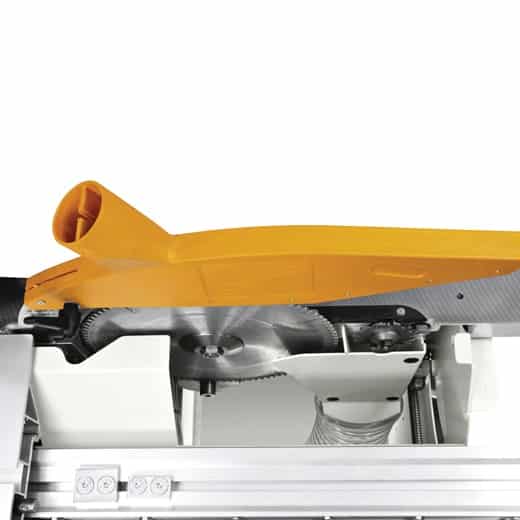

• Format-Schiebeschlitten 1600 mm aus eloxiertem Aluminium für höchste Schnittpräzision
• Präzise und bequeme Schnitte auch bei großen Werkstücken dank stabiler Auflage auf dem 270 mm breiten Schiebschlitten
• Robuste, verrippte Gussarbeitstische
• Schwenkbares Sägeblatt von 90° – 45°
• Besäumrahmen mit Teleskop-Alu-Ablänganschlag mit einem Klappanschlag für Platten und große Werkstücke

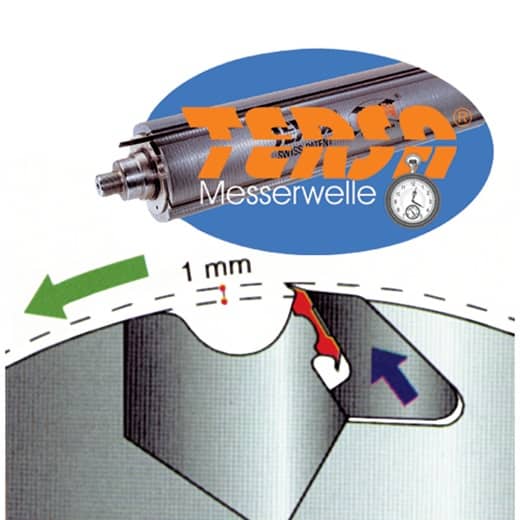

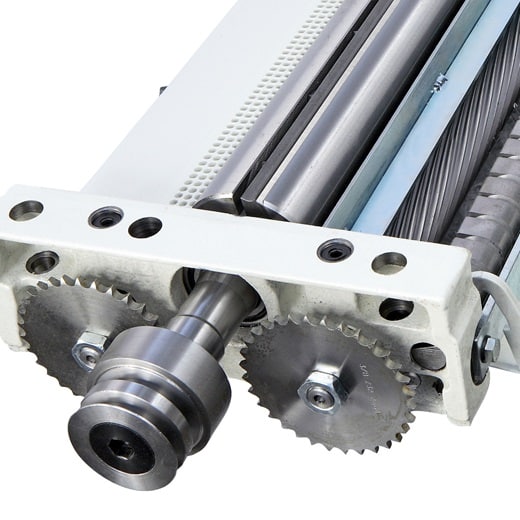

• Hobelaggregat serienmäßig mit TERSA-Schnellwechselsystem mit drei Hobelmessern

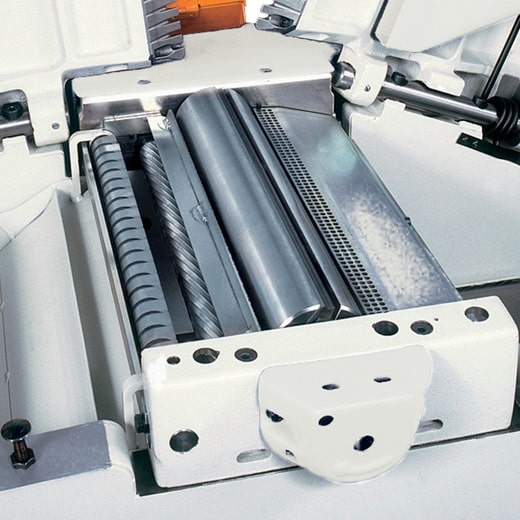

• Schrägverzahnte Stahleinzugswalze für konstanten Werkstückeinzug beim Dickenhobeln
• Drei Fräsgeschwindigkeiten, von 3.600 – 10.000 min-1 manuell verstellbar
• Drei unabhängige Industriemotoren
• Mit abschließbarem Hauptschalter, Motorschutzschalter, Not-Aus-Schalter
• Aluminium-Formatschiebeschlitten
• Ausgestattet mit tausendfach bewährtem Kugelkontaktsystem
• Dauerhaft leichtgängig
• Staub- und schmutzunempfindlich durch minimalen Berührungspunkt zwischen Kugel und Trapezschiene
• 10 Jahre Holzkraft-Garantie auf Verschleiß der Führungsbahnen

Technische Details

• Gewicht (Netto) ca. 430 kg
• Abrichttisch Breite 300 mm
• Abrichttisch Länge 1300 mm
• Neigungswinkel Säge-/Abrichtanschlag 90 / 45°
• Spanabnahme max. Abrichte 3 mm
• Absaugstutzendurchmesser 4 x 120 mm
• Absaugstutzendurchmesser Sägeblattschutz 60 mm
• Platzbedarf Länge 3859 mm
• Platzbedarf Breite/Tiefe 2793 mm
• Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
• Maschinenkörper Länge 802 mm
• Maschinenkörper Breite/Tiefe 960 mm
• Arbeitsbereich Länge 1600 mm
• Arbeitsbereich Breite/Tiefe 2300 mm
• Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
• Dickentisch Länge 450 mm
• Dickentisch Breite 300 mm
• Arbeitshöhe Dicke min. 3 mm
• Arbeitshöhe Dicke max. 220 mm
• Spanabnahme max. Dicke 3 mm
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Nennbetriebsart Antriebsmotor S6
• Einschaltdauer Antriebsmotor 40%
• Leistung Antriebsmotor 3 x 4 kW
• Formatschiebeschlittenlänge 1600 mm
• Formatschiebeschlittenbreite 270 mm
• Formatschiebeschlittenhöhe 124 mm
• Tischlänge 1020 mm
• Tischbreite 325 mm
• Tischhöhe 900 mm
• Spindelneigung 0°
• Spindeldorndurchmesser 30 mm
• Nutzlänge der Spindel 100 mm
• Spindeldrehzahl(en) 3600/7500/10000 min⁻¹
• Werkzeugdurchmesser max. 180 mm
• Werkzeugdurchmesser max. absenkbar 120 mm
• Werkzeugdurchmesser max. Zapfenfräsen 275 mm
• Hobelwellentyp TERSA
• Hobelwellendurchmesser 72 mm
• Anzahl Hobelmesser 3 Stk.
• Besäumlänge 1600 mm
• Schnittbreite mit Parallelanschlag 800 mm
• Max. Ablängbreite links vom Sägeblatt 1660 mm
• Sägeblattneigung 90 – 45°
• Max. Schnitthöhe bei 90° 90 mm
• Max. Schnitthöhe bei 45° 63 mm
• Max. Sägeblattüberstand 90° 100 mm
• Max. Sägeblattüberstand 45° 78 mm
• Durchmesser (Haupt-)Sägeblatt 315 mm
• Erläuterung Durchmesser (Haupt-)Sägeblatt mit Vorritzer
• Drehzahl (Haupt-)Sägeblatt 3500 min⁻¹
• Vorschubgeschwindigkeit 7 m/min

Ausstattung

• Vorritzeinrichtung optional erhältlich
• Schiebeschlitten aus eloxiertem Aluminium
• Besäumrahmen mit winkelverstellbarem Teleskopablänganschlag mit zwei Profi-Klappanschlägen
• Exzenterspanner
• Anschläge Kombi Abricht-/Parallelanschlag

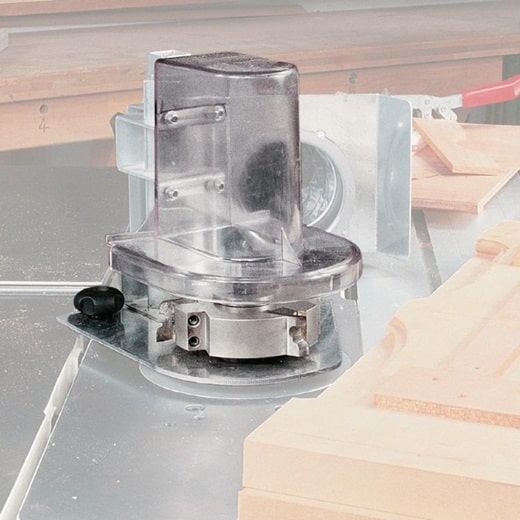

• Bogenfrässchutzhaube

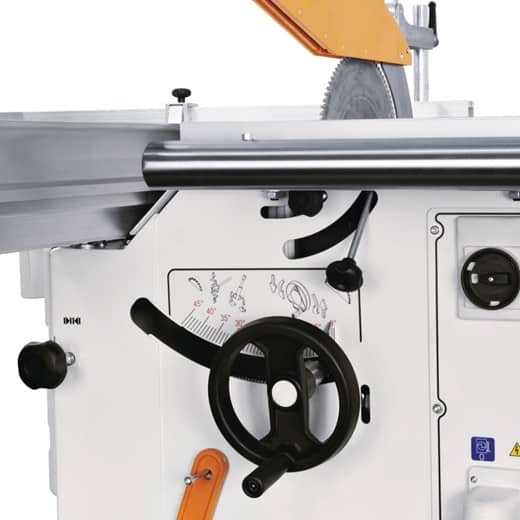

• Höhenverstellung und Schwenkung des Sägeaggregats manuell

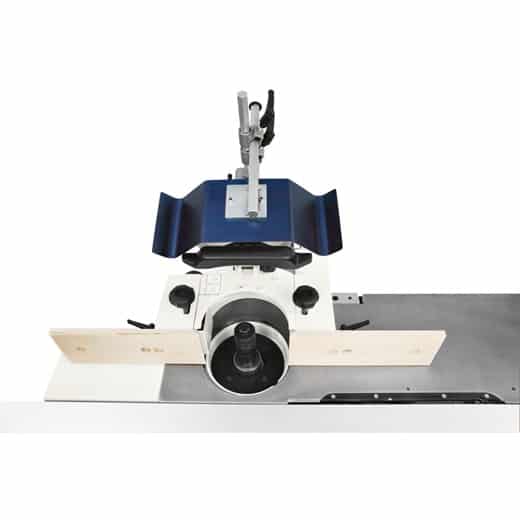

• Höhenverstellung und Schwenkung des Fräsaggregats manuell
