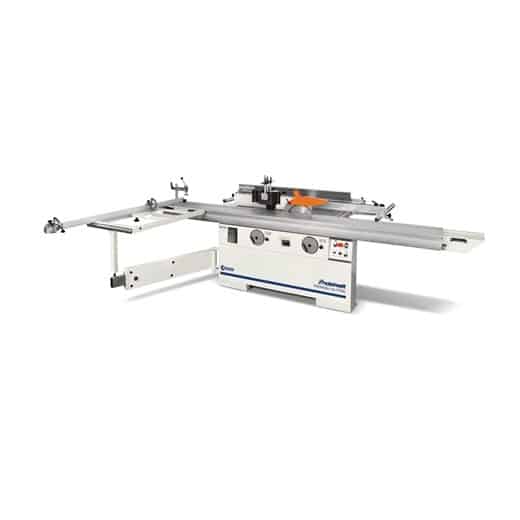

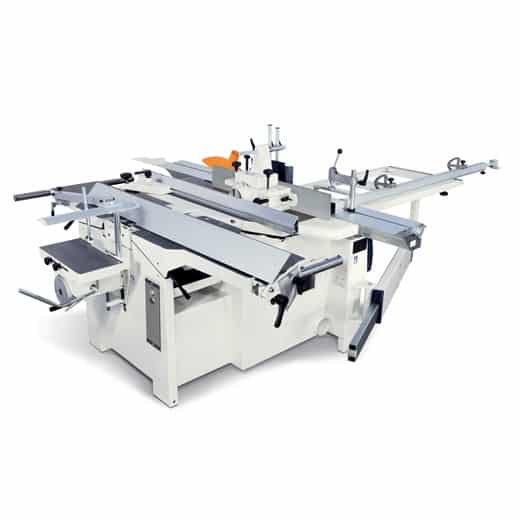

Mehrfachkombination minimax cu 410e F 27 TERSA

Mehrfachkombination minimax cu 410e F 27 TERSA

• Zum Sägen, Fräsen, Abricht-/Dickenhobeln sowie optional Langlochbohren auf engstem Raum

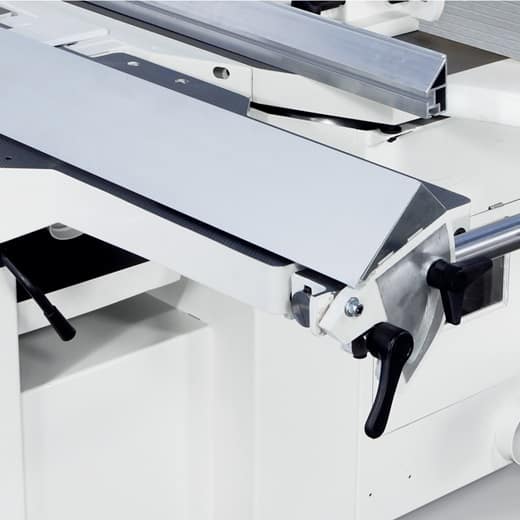

• Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium, verschiedene Längen
• Großer Ausleger (1200 x 650 mm) mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis max. 3200 mm mit professionellen Anschlagklappen
• Max. Sägeblatt-Ø 315 mm, schwenkbar von 90° bis -45°

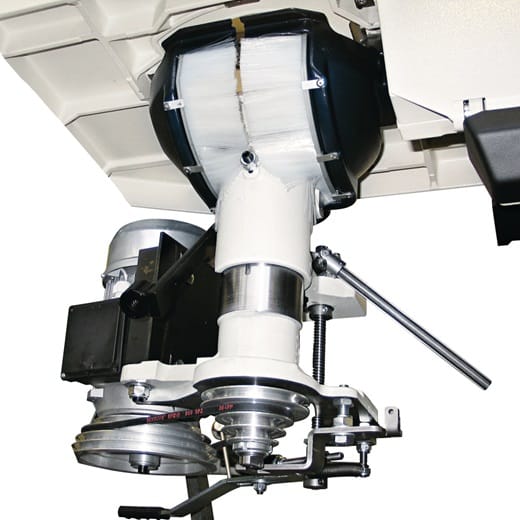

• Großer Schwenkbereich der Frässpindel von 90° bis -45° nach hinten
• Vier Fräsgeschwindigkeiten bis 10000 min⁻¹, manuell verstellbar
• Mit Rechts-Linkslauf der Frässpindel
• Stark verrippte Abricht-Arbeitstische aus spannungsfreiem Grauguss für jahrzehntelange Stabilität und Planheit
• 2-stufiger Vorschub beim Dickenhobeln

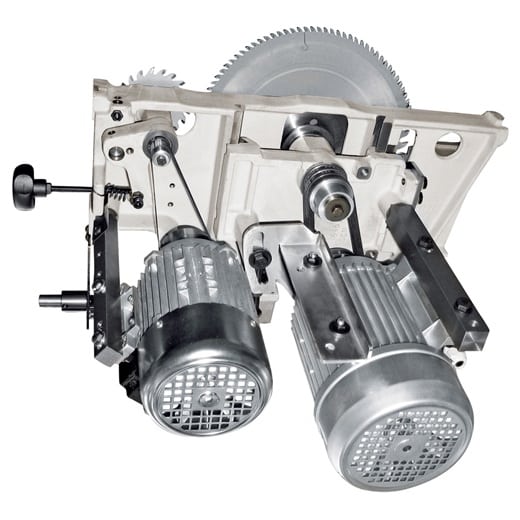

• Drei unabhängige Industrie-Motoren für den Dauerbetrieb
• Mit abschließbarem Hauptschalter, Motorschutzschalter

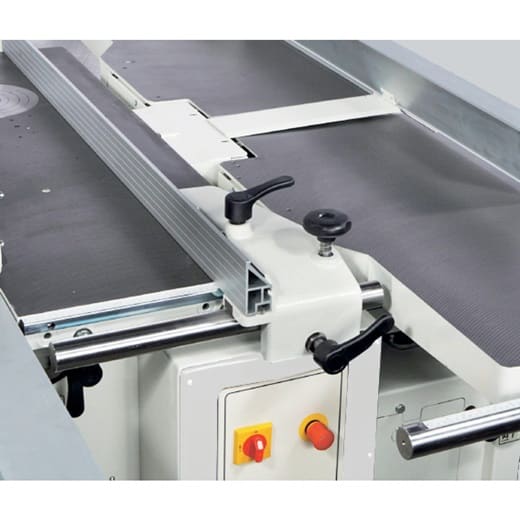

• Serienmäßig mit separatem Säge-Parallelanschlag und separatem Fügeanschlag zum Abrichten
• Feste Handräder

Technische Details

• Gewicht (Netto) ca. 857 kg
• Abrichttisch Breite 410 mm
• Abrichttisch Länge 200 mm
• Spanabnahme max. Abrichte 5 mm

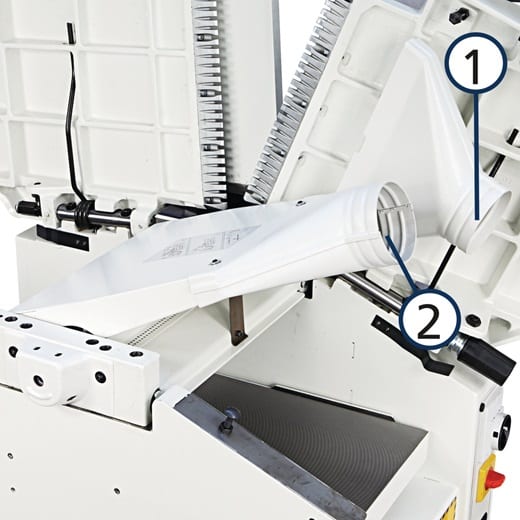

• Absaugstutzendurchmesser 3 x 120 mm
• Absaugstutzendurchmesser Sägeblattschutz 60 mm

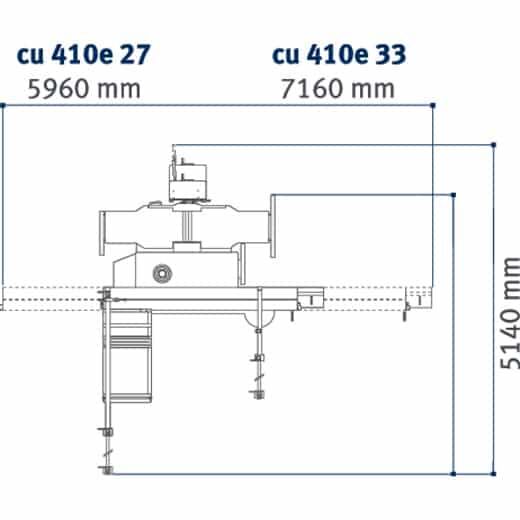

• Platzbedarf Länge 5960 mm
• Platzbedarf Breite/Tiefe 5140 mm
• Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
• Arbeitsbereich Länge 1600 mm
• Arbeitsbereich Breite/Tiefe 1600 mm
• Erläuterung Arbeitsbereich: Die angegebenen Maße bitte mit dem Platzbedarf addieren, um die für die Maschine empfohlene freie Aufstellfläche zu erhalten.
• Dickentisch Länge 757 mm
• Dickentisch Breite 423 mm
• Arbeitshöhe Dicke min. 3 mm
• Arbeitshöhe Dicke max. 230 mm
• Spanabnahme max. Dicke 5 mm
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Nennbetriebsart Antriebsmotor S6
• Einschaltdauer Antriebsmotor 40%
• Leistung Antriebsmotor 3 x 5,0 kW
• Formatschiebeschlittenlänge 2660 mm
• Formatschiebeschlittenbreite 360 mm
• Formatschiebeschlittenhöhe 142 mm
• Tischlänge 1250 mm
• Tischbreite 430 mm
• Tischhöhe 900 mm
• Spindelneigung 0 – -45°
• Spindeldorndurchmesser 30 mm
• Nutzlänge der Spindel 125 mm
• Spindeldrehzahl(en) 3500/6000/8000 10000 min⁻¹
• Werkzeugdurchmesser max. absenkbar 210 mm
• Werkzeugdurchmesser max. absenkbar 45° 150 mm
• Werkzeugdurchmesser max. Zapfenfräsen 275 mm

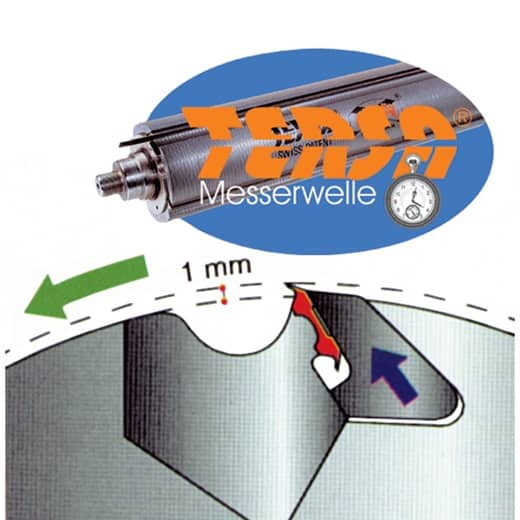

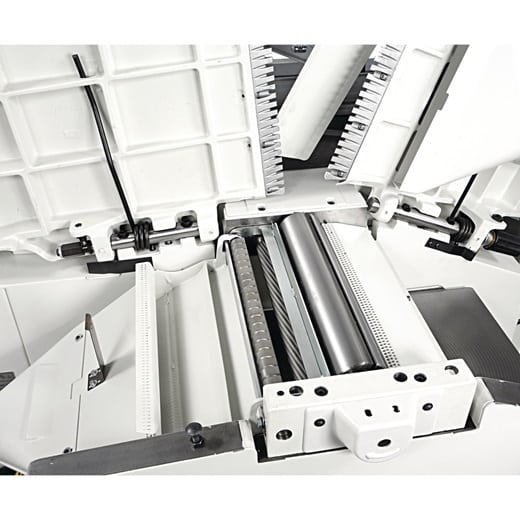

• Hobelwellentyp TERSA
• Hobelwellendurchmesser 87 mm
• Anzahl Hobelmesser 4 Stk.
• Hobelwellendrehzahl 5200 min⁻¹
• Besäumlänge 2600 mm
• Schnittbreite mit Parallelanschlag 900 mm
• Max. Ablängbreite links vom Sägeblatt 3260 mm
• Sägeblattneigung 90 – 45°
• Max. Schnitthöhe bei 90° 90 mm
• Max. Schnitthöhe bei 45° 63 mm
• Max. Sägeblattüberstand 90° 100 mm
• Max. Sägeblattüberstand 45° 71 mm
• Durchmesser (Haupt-)Sägeblatt 315 mm
• Erläuterung Durchmesser (Haupt-)Sägeblatt mit Vorritzer
• Drehzahl (Haupt-)Sägeblatt 4000 min⁻¹
• Vorschubgeschwindigkeit 6 – 12 m/min

Ausstattung

• Vorritzeinrichtung optional erhältlich
• Schiebeschlitten aus eloxiertem Aluminium
• Griff für Schiebeschlitten
• Besäumrahmen
• Materialrolle am Besäumrahmen
• Besäumschuh
• Exzenterspanner

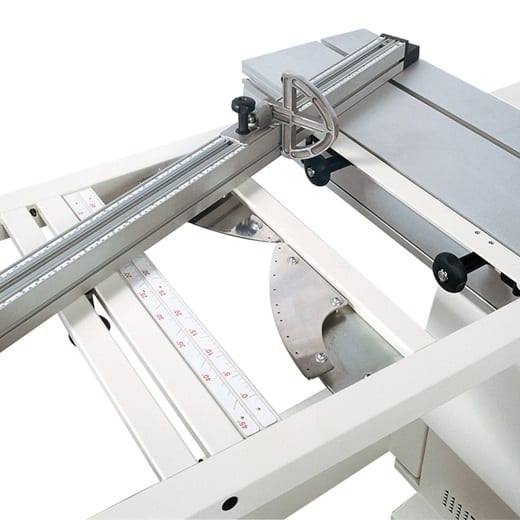

• Gehrungsanschlag mit Gradrastereinteilung und zwei Profi-Klappanschlägen
• Säge-Parallelanschlag, mit stabiler Rundstangenführung
• Abricht-Fügeanschlag

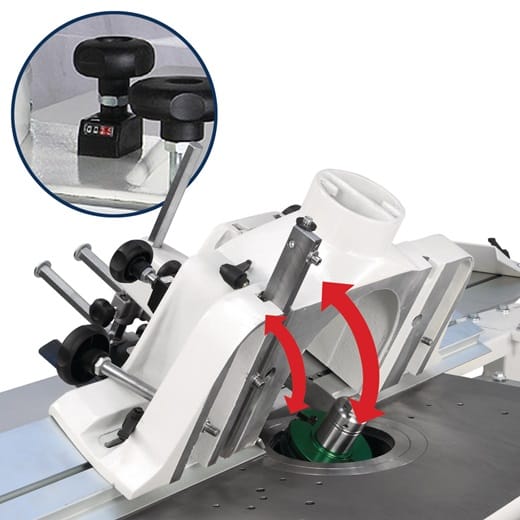

• Bogenfrässchutzhaube
• Fräsanschlag mit Aluminium-Backen und Schnellpositionierung
• Höhenverstellung und Schwenkung des Sägeaggregats manuell
• Höhenverstellung und Schwenkung des Fräsaggregats manuell
