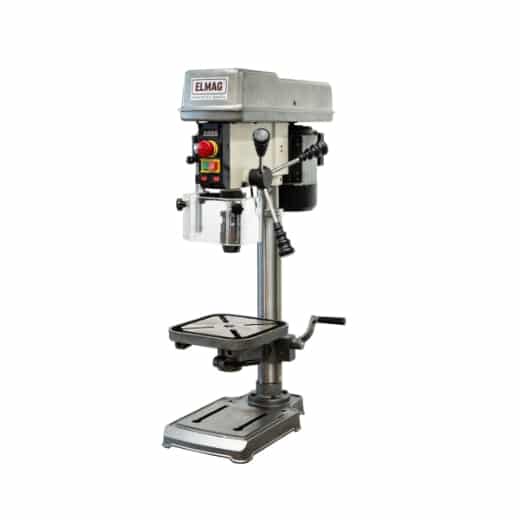

Keilriemen-Tischbohrmaschine Modell KBM 16 T VARIO

Keilriemen-Tischbohrmaschine Modell KBM 16 T VARIO

Mit einem Pinolenabstand zum Bohrtisch von 360 mm ermöglicht die KBM 16 T Vario die Bearbeitung von hohen Werkstücken und fertig geschweißten Bauteilen. Spannnuten in der Grundplatte erweitern den Spielraum für hohe Formteile.

So bohren Profis

1. Bohrerauswahl: Für Metalle: Metallbohrer aus Hochleistungs-Schnellschnittstahl (HSS) verwenden. Hartmetall oder Edelstahl: Metallbohrer mit Titanbeschichtung oder aus einer Kobaltlegierung.
2. Ankörnen: Bohrstelle durch Anreißen mit einer Reißnadel markieren. Einen gehärteten Körnerstift ansetzen und Bohrstelle mit einem kurzen Hammerschlag ankörnen – so kann der Bohrer nicht abrutschen. Bei HSS-Bohrern mit Kreuzanschliff kann das Ankörnen entfallen. Bei großen Bohrdurchmessern mit kleinerem Bohrer vorbohren.
3. Drehzahl: Zur Schonung des Bohrers, hartes Metall bei niedriger Drehzahl und mit geringem Druck bohren. Für weichere Metalle höhere Drehzahl verwenden. Vor dem Durchbruch Druck reduzieren.
4. Kühlen: Bohrer kühlen. Bei langen Bohrungen Bohrer mehr-fach anheben und Kühlflüssigkeit zuführen, ev. Bohrpausen einlegen.

Serienausstattung

• Schnellspannbohrfutter B 16, 1 – 16 mm
• Kegeldorn MK 2 / B 16
• Austreibkeil
• Werkzeugsatz
• Bedienungsanleitung / CE

Details

• Bedienhebel für Drehzahleinstellung
• Drehzahlverstellung mittels Variatorscheibe
• Teleskopbohrfutterschutz CE
• LED-Lampe im Bohrkopf integriert
• Rechtslauf

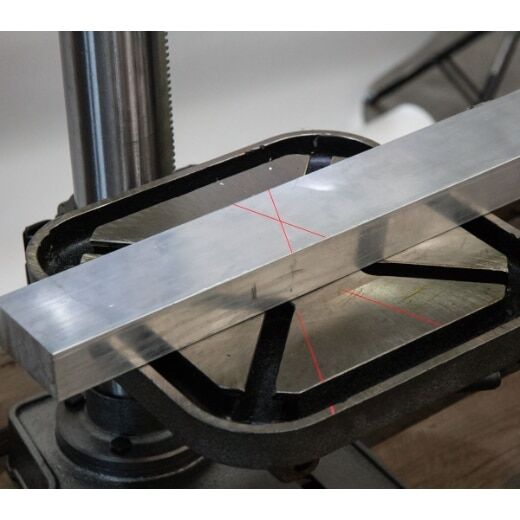

• Inkl. Laser-Bohranzeige

Technische Daten

• Bohrleistung in Stahl 16 mm
• Spindelaufnahme (Drehspindel) MK 2
• Drehzahlbereich 340 – 2200 UpM
• Drehzahlstufen stufenlos
• Pinolenhub 90 mm
• Säulen-Durchmesser 60 mm
• T-Nuten, Breite 14 mm
• Bohrtischhub 275 mm
• Spindelausladung 150 mm
• Bohrtisch schwenkbar ± 45 °
• Bohrtisch drehbar ± 180 °
• Pinolenabstand Tisch 360 mm
• Bohrtischfläche 243×243 mm
• Motorleistung 550 W
• Netzanschluss 230/50 V/Hz
• Kubatur 195x195x360 mm
• Grundplattenfläche (lxb) 250×415 mm
• Höhe (gesamt) 910 mm
• Gewicht 42 kg
