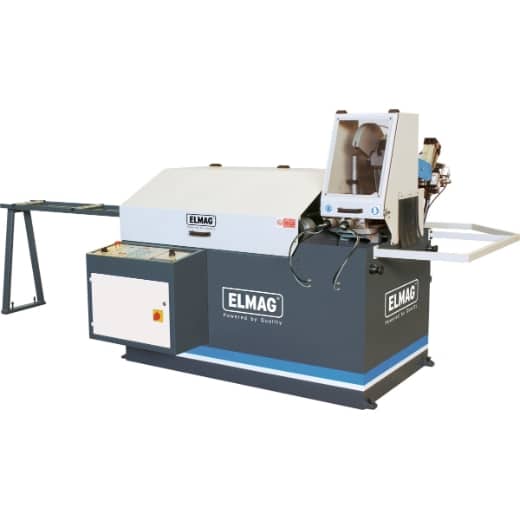

ALU-Metall-Kreissägemaschine


Modell TA 400 A CNC

 23.688,00

Lieferzeit: Auf Nachfrage

Vergleichen

ALU-Metall-Kreissägemaschine

Moderne, vollautomatische High-Speed-Metallkreissäge für Einzelschnitt und rationale Serienfertigung. Ideale Ablängmaschine für Stangen- und Bündelmaterial aus Aluminium, Leichtmetall-Legierungen und Kunststoff. Vollständiger Schneidezyklus mit hoher Durchsatzleistung nach Eingabe des Werkstückmaßes.

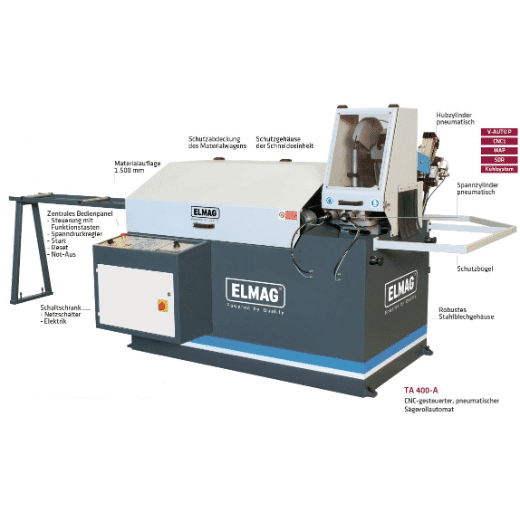

Serienausstattung

  • TA 400-A Alu-Metall-Kreissägemaschine
  • V-AUTO P Pneumatik vollautomatisch
  • CNC1-Steuerung (Einzelmaße)
  • Materialauflage mit drei Laufrollen
  • Materialwagen mit Schraubstock
  • Vertikalhub/Schnitttiefenanschlag verstellbar
  • MAP Materialspanner pneumatisch
  • Antigrat-Werkstückhalter pneumatisch
  • Teflonspannbacken
  • Hochleistungs-Riemenantrieb
  • Zentrales Bedienpanel
  • SDR Spanndruckregler
  • Kühlsystem mit Membranpumpe
  • Schutzabdeckung Materialwagen
  • Schutzgehäuse Schneideeinheit
  • Schutzbügel
  • Not-Aus/Nullspannungsauslösung
  • Stahlblechsockel/Spänewanne
  • Werkzeug/Betriebsanleitung/CE

Sonderzubehör

  • Alu-Sägeblatt NEG 400×3,6×32 mm, 96 Zähne, 2 NL 10 mm, TK63

Einsatzbeispiele

  • Leichtmetallbau
  • Fassadenbau
  • Isolierbau
  • Maschinenbau
  • Anlagenbau||Vollautomatischer Schneidezyklus|- Zyklusstart ab Steuerungspanel
  • Materialwagen vor / Zuführen auf Maß
  • Material fixieren / Spanner zu
  • Sägeblattantrieb ein
  • Kühlmittelpumpe ein / Schmieren
  • Getriebekopf absenken / Schneiden
  • Materialwagen rück / Rückstellen auf Maß
  • Getriebekopf anheben / Rückstellen
  • Sägeblattantrieb / Kühlmittelpumpe aus
  • Werkstück lösen / Spanner auf
  • Zykluswiederholung

Details

  • CNC1-Steuerung für einfache Bedienung: Maß eingeben, Zyklus starten
  • Schnittbereich max. 180×100 mm
  • Sägeblattdurchmesser 400 mm
  • Einstellbarer Spanndruck: Pneumatiksystem V-AUTO P
  • Nahezu gratfreier Schnitt: hochpräzise Getriebekopf- und Sägeblattlagerung
  • Einfache Materialzufuhr: breite Materialauflage mit drei leichtgängigen Laufrollen, Länge 1.500 mm
  • Hohe Positioniergenauigkeit: Referenzpunkt des Materialwagens und Zuschnittslänge präzise einstellbar
  • Materialwagenvorschub max. 600 mm
  • Genaue Schnitttiefe: mit Einstellschraube für Vertikalhub
  • Sicheres Spannen beiderseits der Schnittstelle: mit Materialwagenschraubstock und Antigrat-Werkstückhalter
  • Oberflächenschönend: breite Spannbacken aus Teflon
  • Leistungsstark: Antriebsmotor 2.200 W mit hoher Drehzahl 3.000 UpM
  • Ideale Antriebsform: laufruhiger Hochleistungs-Keilriemenantrieb
  • Gute Übersicht: zentrales Bedienpanel mit SPS-Steuerung
  • Spanndruck optimierbar – Spanndruckregler zur Anpassung der Spannkraft an den Werkstoff
  • Optimale Sägeblattkühlung – Kühlsystem mit Membranpumpe, Dosierventil und Rücklauffilter
  • Betriebssicher – Keilriemenantrieb als Sicherheitskupplung bei Überlast, Schutzabdeckung des Materialwagens, Schutzgehäuse der Schneideeinheit, Schutzbügel, Not-Aus, Nullspannungsauslösung, CE-konform
  • Hochwertige Gewerbe- und Industrieausführung

Technische Daten

  • Rundrohr Schnittbereich bei 0°: Max. 130mm
  • Vierkantrohr Schnittbereich bei 0°: Max. 110mm
  • Rechteckrohr Schnittbereich bei 0°: Max. 180x100mm
  • Sägeblatt-Außendurchmesser: 400mm
  • Sägeblatt-Innendurchmesser: 32mm
  • Schraubstockspannweite max.: 180mm
  • Schnittwinkel: 0°
  • Drehzahl: 3000UpM
  • Motorleistung: 2200W
  • Netzanschluss: 400/50V/Hz
  • Länge: 3800mm
  • Breite: 1600mm
  • Höhe: 1700mm
  • Gewicht: 510kg
Artikelnummer: 78053 Kategorien: ,
