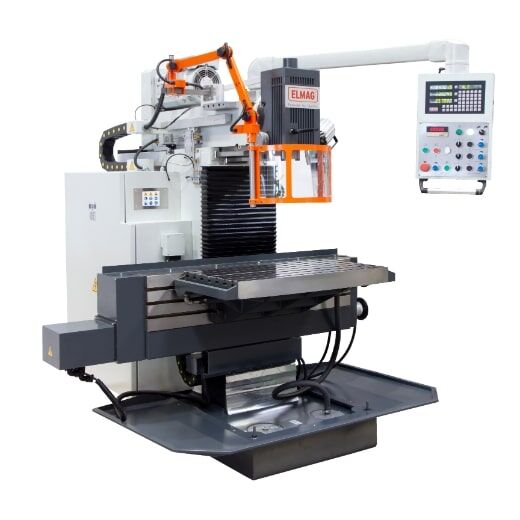

Elmag Werkzeugfräsmaschine WFM 310 Servodrive

Werkzeugfräsmaschine WFM 310 Servodrive

Die Fräsmaschinen der Serie Servodrive vereinen Präzision und Wirtschaftlichkeit und lassen das Herz jedes Metalltechnikers höher schlagen. Die Top-Ergonomische Kombination überzeugt durch einfaches Handling, stufenlose Drehzahlregelung und durch ein hervorragendes Preis Leistungsverhältnis und ist ideal für Werkstätten, Ausbildungsbetriebe und Werkzeugbau.

Schwenkbares Bedienpanel

• Digitale Positionsanzeige für höchste Präzision auf allen 3 Achsen
• Frässpindel rechts- und linkslauf
• Digitale Drehzahlanzeige
• Potentiometer für stufenlose Regelung der Vorschubachsen
• Tippschalter für Eilgänge der Fräsachsen
• Kühlmittelpumpe aus/ein
• Not-Aus-Taster

Serienausstattung

• Digitale Positionsanzeige
• 4 Fräsdorne lang 16, 22, 27, 32 mm
• 3 Reduzierhülsen MK 1, 2, 3
• Bedienungsanleitung / CE

Details

• Automatikvorschub und Eilgang X/Y/Z
• Kugelumlaufspindel auf allen Achsen X/Y/Z
• Stufenlose Antriebe auf allen Achsen
• Kühlmitteltank integriert im Guss Sockel
• Digitale 3-Achs-Positionsanzeige
• Horizontaler und vertikaler Frästisch
• LED-Frästischbeleuchtung
• Vertikaler Fräskopf inkl. verstellbarer Bohrpinole
• Inkl. automatischer Zentralschmierung
• Digitale Drehzahlanzeige der Frässpindel
• Eilgänge auf allen 3 Achsen
• Schwenkbarer Fräskopf +/- 45°
• Eilgänge X/Y/Z: 1.200 mm/min
• Verfahrweg Z: 50 -450 mm

Technische Daten

• Bohrleistung in Stahl 50 mm
• Fräsleistung Planfräser 125 mm
• Fräsleistung Schaftfräser 40 mm
• Spindelaufnahme (Drehspindel) ISO 40
• Drehzahlbereich 40 – 2000 UpM
• Drehzahlstufen stufenlos
• Pinolenhub 65 mm
• Frästischnuten / Breite x Abstand 6 / 14 x 63 mm
• Verikaltischnuten / Breite x Abstand 3 / 14 x 63 mm
• Spindelausladung 180 – 580 mm
• Tischbelastbarkeit 200 kg
• Fräskopf Schwenkbereich ± 45 °
• Pinolenabstand Tisch 50 – 450 mm
• Horizontalspindelabstand Tisch 145 – 545 mm
• Frästischfläche 800 x 400 mm
• Tischweg X x Z 500 x 400 mm
• Vertikaltischfläche 1020 x 225 mm
• Vorschübe X/Y/Z 10 – 1000 mm/min
• Vorschubstufen X/Y/Z stufenlos
• Eilgänge X/Y/Z Ja mm/s
• Motorleistung 3700 W
• Drehmoment X-Achse 7.7 Nm
• Drehmoment Y-Achse 7.7 Nm
• Drehmoment Z-Achse 10 Nm
• Netzanschluss 400/50-60 V/Hz
• Kubatur 800 x 400 x 450 mm
• Länge x Breite 1500 x 1700 mm
• Höhe 2000 mm
• Gewicht 1550 kg
