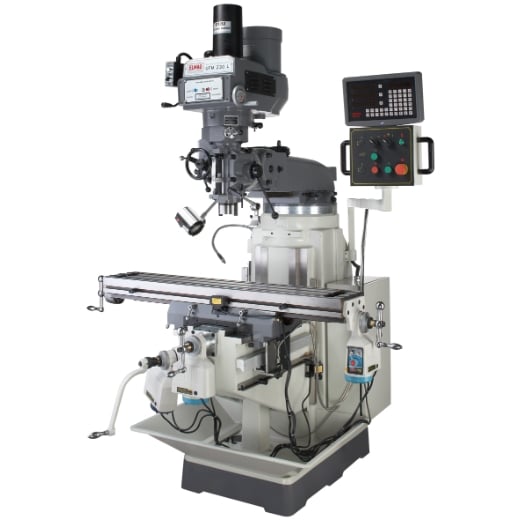

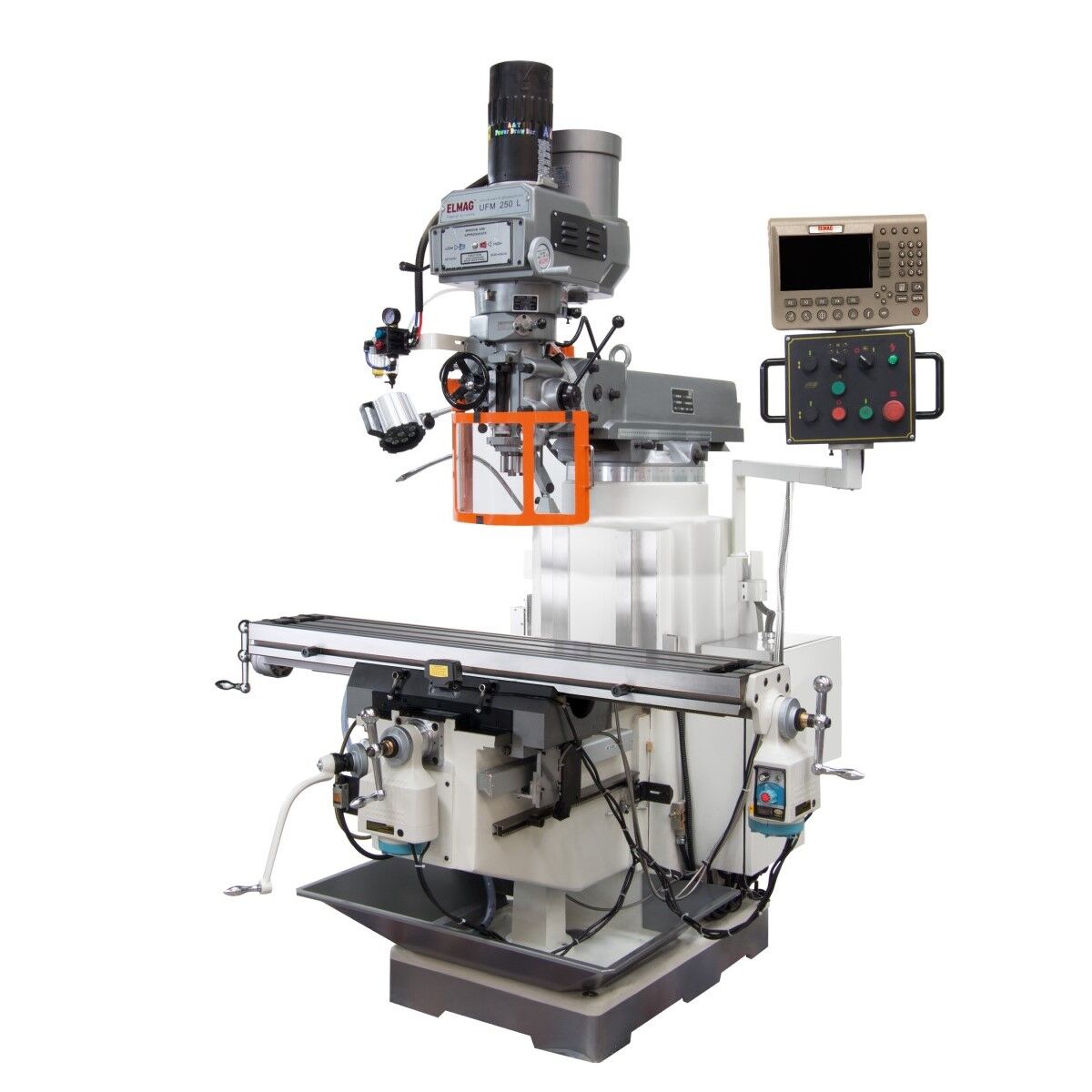

Universal-Fräsmaschine UFM 250 L

Universal-Fräsmaschine UFM 250 L

Pinolenvorschub mit drei Vorschubstufen, stufenloser Automatikvorschub in drei Frästischachsen, Fräskopf-Schwenkbereich für schwierige räumliche Lagen +-90° und +-45°, Fräskopf-Drehbereich +- 90° – mit diesen Eckdaten beweist sich die UFM 250 L als hoch automatisierte, sehr flexibel verwendbare Mehrzweckfräsmaschinen. Dank einer Antriebsleistung von 2.250 Watt und einer stufenlos einstellbaren Drehzahl bis Top-speed 4.500 UpM ist neben der Verwendung von Standard-fräs- und Bohrwerkzeugen sogar der Einsatz von luftgekühlten Fließbohrern möglich.

Zeitsparend und besonders sicher erweist sich ein auf dem Fräskopf angebrachter, pneumatischer Werkzeugspanner mit Anzugsstange für das halbautomatische Spannen und Lösen von Fräs- und Bohrwerkzeugen. Von Vorteil ist auch eine mechanische Spindelbremse, die mittels eines Handhebels betätigt wird. Die Maschine ist mit einer Zentralschmierung der Führungsbahnen, mit einem Kühlmittelsystem mit Tank im Maschinensockel und – für rasches und präzises Handling besonders wichtig – mit einer digitalen Positionsanzeige ausgestattet. Aufgrund des hohen Automatisierungsgrades ist das UFM-Modell perfekt für die Serienproduktion geeignet, das Modell UFM 250 L mit einer Frästischgröße von 1.370 x 254 mm auch für sehr große Werkstücke.

Details

• Pinolenvorschub und Automatikvorschub X/Y/Z
• Fräsleistung Ø 125 / 40
• Kubatur 1.240 x 230 x 415 / 1.370 x 254 x 405 mm
• Spindelausladung 170 – 530 bzw. 190 – 730 mm
• Tischweg 700 x 300 bzw. 930 x 370 mm
• Antriebsmotor 2.250 W, 400 V
• Stufenlose Drehzahl 65 – 4.500 UpM
• Rechts- und Linkslauf
• Automatischer Pinolenvorschub, 3-stufig 0,04 – 0,15 mm/U
• Präzisions-Mikrovorschub
• Frässpindel mit Präzisionslager
• Pneumatischer Werkzeugspanner, Anzugsspindel
• Mechanische Spindelbremse
• Bohrtiefenskala und -anschlag
• Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
• Kreuztisch X-, Y- und Z-Achse mit stufenlosem Automatikvorschub
• Zentralschmierung
• Integriertes Kühlmittelsystem mit Rücklauf
• LED-Frästischbeleuchtung
• Mit digitaler Positionsanzeige

Technische Daten

• Bohrleistung in Stahl 50 mm
• Fräsleistung Planfräser 125 mm
• Fräsleistung Schaftfräser 40 mm
• Spindelaufnahme (Drehspindel) ISO 40
• Drehzahlbereich 65 – 4500 UpM
• Drehzahlstufen stufenlos
• Pinolenhub 125 mm
• T-Nuten, Breite 16 mm
• Spindelausladung 190 – 730 mm
• Fräskopf Schwenkbereich ± 90 / ± 45 °
• Fräskopf drehbar ± 90 °
• Pinolenabstand Tisch 0 – 375 mm
• Frästischhub 420 mm
• Frästischfläche 1370×254 mm
• Tischweg X x Y 930 x 370 mm
• Pinolenvorschub 0,04 – 0,15 mm/U
• Pinolenvorschubstufen 3
• Vorschübe X/Y/Z 0,04 – 0,15 mm/min
• Vorschubstufen X/Y/Z stufenlos
• Motorleistung 2250 W
• Netzanschluss 400/50 V/Hz
• Kubatur 1370x254x375 mm
• Länge x Breite 1640 x 1800 mm
• Höhe 2240 mm
• Gewicht 1400 kg
