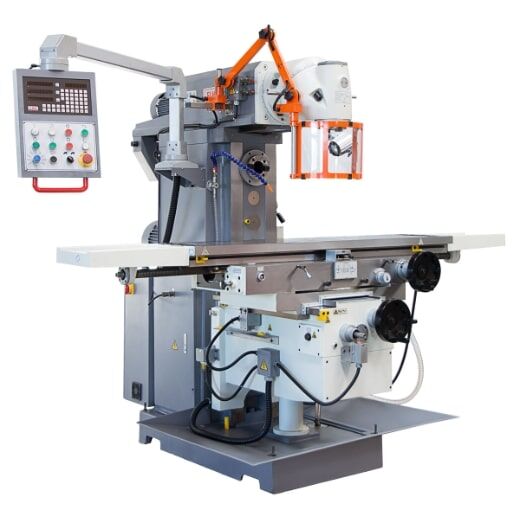

Universal Fräsmaschine UFM 125 GTL Servodrive

Serienausstattung

• Digitale Positionsanzeige
• Werkzeugsatz
• Bedienungsanleitung / CE

Details

• Stufenloser Antrieb der X/Y/Z-Achse über Servo-Motoren
• Eilgang der X/Y/Z-Achse
• Digitale 3-Achsen Positionsanzeige

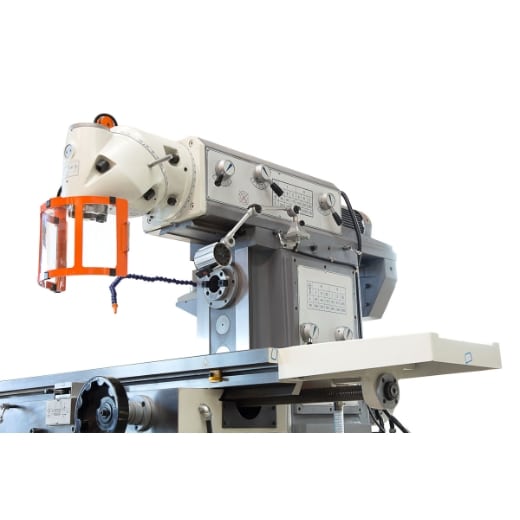

• Stufenlos schwenkbarer Fräskopf
• Gehärtete geschliffene Bettführungen
• Automatische Zentralschmierung
• Gehärtete und geschliffene Zahnräder
• LED-Frästischbeleuchtung
• Trapezgewindespindel
• Stabile und verwindungssteife Gusskonstruktion mit Stützsäule für konstante Präzisionsarbeiten bei hohen Werkstückgewichten

Technische Daten

• Fräsleistung Planfräser 125 mm
• Kubatur 1325x360x646 mm
• Fräsleistung Schaftfräser 50 mm
• Spindelaufnahme (Drehspindel) ISO 50
• Drehzahlbereich vertikal 60 – 1750 UpM
• Drehzahlstufen vertikal 12
• Drehzahlbereich horizontal 60 – 1800 UpM
• Drehzahlstufen horizontal 12
• T-Nuten / Breite x Abstand 3 / 18 x 80 mm
• Spindelausladung 290 – 840 mm
• Fräskopf Schwenkbereich ± 180 °
• Pinolenabstand Tisch 646 mm
• Tischbelastbarkeit 500 kg
• Horizontalspindelabstand Tisch 20 – 470 mm
• Frästischhub 470 mm
• Frästischfläche 1325×360 mm
• Tischweg X x Y 1100 x 320 mm
• Vorschübe X/Y 30 – 750/20 – 500 mm/min
• Vorschubstufen X/Y stufenlos
• Vorschub Z 15 – 375 mm/min
• Motorleistung 5500 W
• Länge x Breite 2100 x 1800 mm
• Höhe 2000 mm
• Gewicht 2750 kg
