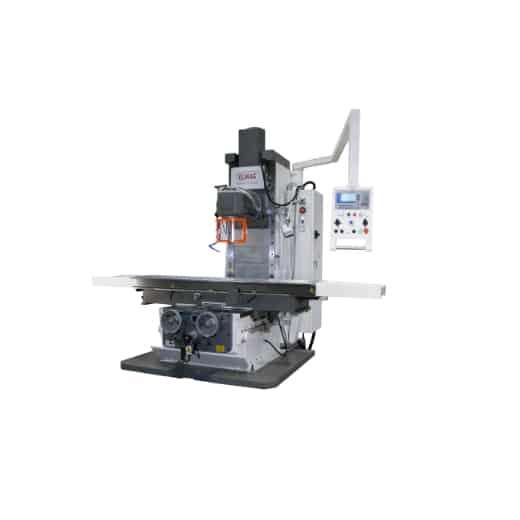

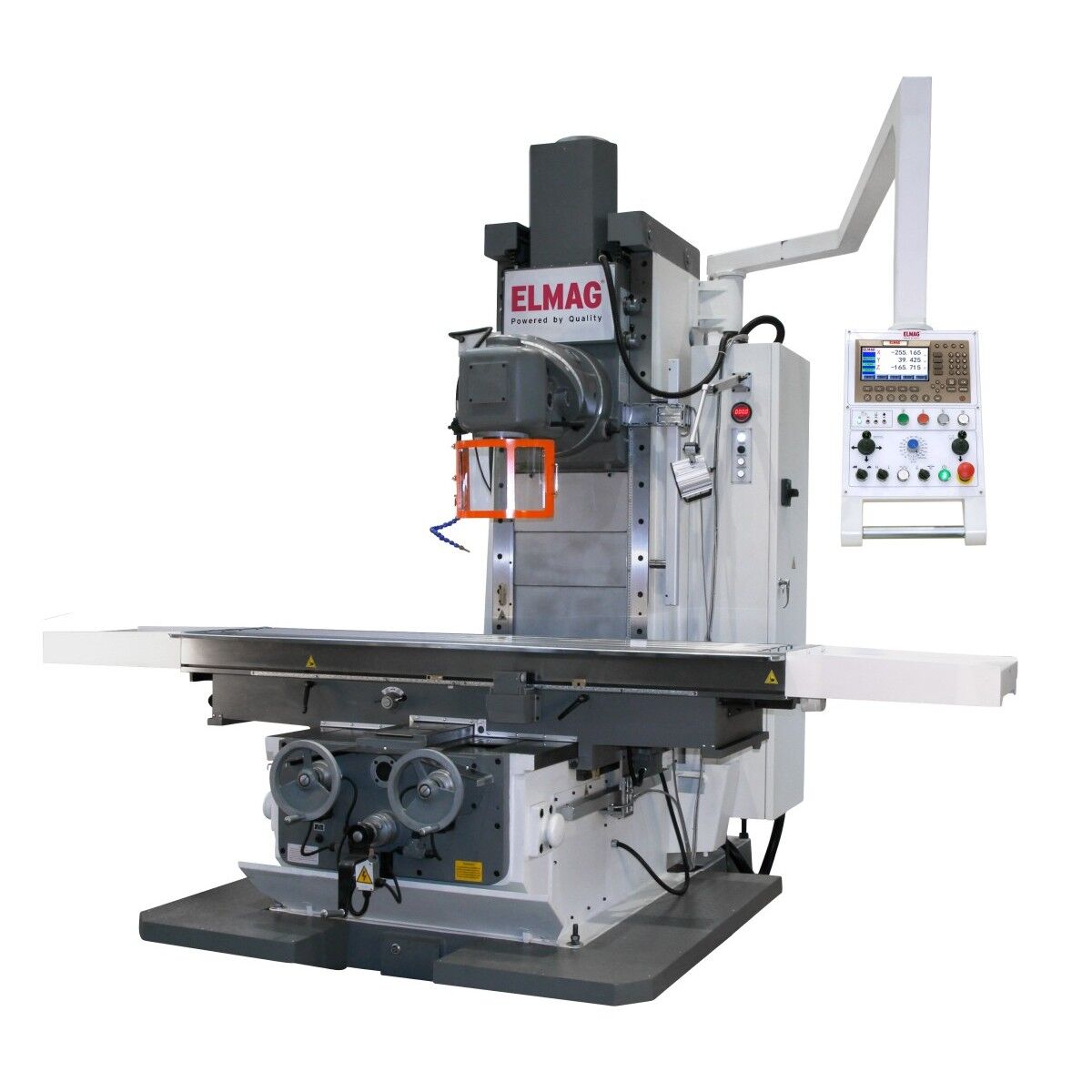

Elmag Universal Fräsmaschine Modell UFM 2100

Universal Fräsmaschine Modell UFM 2100

Die UFM 2100 ist eine kräftige, präzise Bettfräsmaschine mit vertikal geführtem Maschinenkopf und hoher Tischbelastbarkeit – ein Multitalent für das Bohren, Reiben, Senken, Gewindeschneiden, Plan- und Schaftfräsen von Maschinen-, Stahl- und Gussbauteilen. Die UFM 2100 ist mit einem automatisch höhenverstellbaren Maschinenkopf ausgestattet. Alle Vorschubstufen werden stufenlos durch Servomotoren angetrieben.

Die Wahl der Vorschubrichtung wird mittels leicht bedienbarem Joystick aus- oder vorgewählt und mittels Potentiometer geregelt. Das ergonomisch angeordnete Bedienfeld ist dreh-, schwenkbar und ermöglicht dem Bediener die einfache Kontrolle über die Arbeitsschritte. Ein Eingriff in den Arbeitszyklus ist jederzeit möglich.

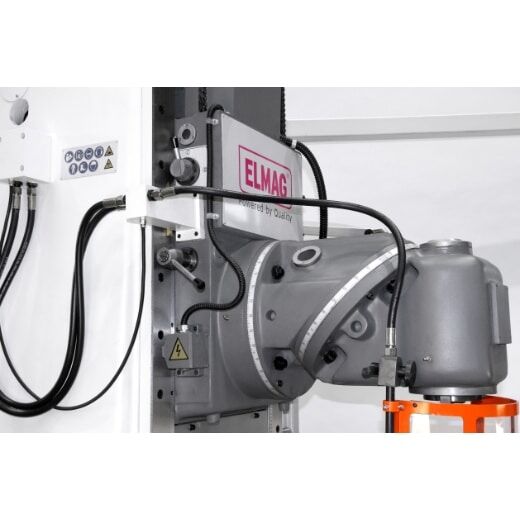

Winkelfräskopf

• ± 90 ° Winkelverstellung möglich
• Umrüstung auf Horizontalfräsen möglich
• Frässpindel mit Präzisionslager
• CE Schutzeinrichtung der Pinole
• Klemmung der Z-Achse
• Automatische Schmierung der Z-Achse

Ergonomisches Bedienpult

• Digitale Positionsanzeige 3-Achsen
• Lochreihen und Lochkreisfunktion
• Bedienjoystick für X/Y/Z-Achse
• Potentiometer für stufenlose Vorschubregelung
• Rechts- Linkslauf der Pinole
• Tipptaster für Eilgang

Stirnseitige Bedienfront

• Manuelle Bedienmöglichkeit der 3 Achsen
• Elektrische Überwachung der Bedienräder
• Ölstandsanzeige
• Späneabstreifer

Serienausstattung

• Digitale Positionsanzeige GDX
• Werkzeugsatz
• Bedienungsanleitung / CE

Details

• X/Y/Z-Automatik und Eilgang
• Schwenkbarer Fräskopf ± 90°
• Einstellung der Spindeldrehzahl über Getriebeschaltstufen für erhöhtes Drehmoment 12/35-1.345 UpM
• Stufenlose Vorschübe über Servomotoren
• Rechts- und Linkslauf
• Frässpindel mit Präzisionslager
• Anzugsspindel für hohe Sicherheit
• Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
• Zentralschmierung
• Kühlmittelsystem mit Rücklauf
• LED-Frästischbeleuchtung
• Digitale 3-Achsen Positionsanzeige
• Eilgänge X/Y: 3.500 mm/min

Technische Daten

• Fräsleistung Planfräser 200 mm
• Fräsleistung Schaftfräser 63 mm
• Spindelaufnahme (Drehspindel) ISO 50
• Drehzahlbereich 35 – 1345 UpM
• Drehzahlstufen 12
• T-Nuten / Breite x Abstand 4 / 20 x 100 mm
• Fräskopfhub 620 mm
• Spindelausladung 600 mm
• Fräskopf Schwenkbereich ± 90 °
• Pinolenabstand Tisch 0 – 670 mm
• Frästischfläche 2100 x 500 mm
• Tischbelastbarkeit 1800 kg
• Tischweg X x Y 1500 x 670 mm
• Vorschübe X/Y 0 – 1800 mm/min
• Vorschubstufen X/Y stufenlos
• Eilgang X/Y Ja
• Motorleistung 7500 W
• Höhenverstellung Z Ja
• Kühlmittelpumpe 90 W
• Netzanschluss 400/50-60 V/Hz
• Kubatur 2100 x 500 x 670 mm
• Länge x Breite 3300 x 2380 mm
• Höhe 2750 mm
• Gewicht 7300 kg
