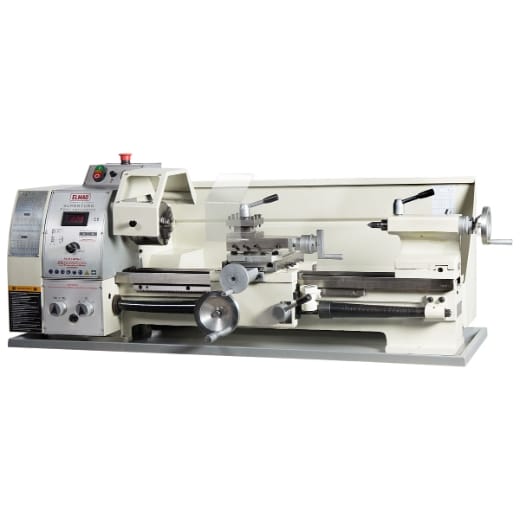

Universal-Drehmaschine SUPERTURN 700/140 Vario

Universal-Drehmaschine SUPERTURN 700/140 Vario

In der SUPERTURN 700/140 Vario mit MFB 20 Vario ist moderne Dreh-, Fräs- und Bohrtechnik zu einem Bearbeitungszentrum vereinigt. Die Maschinenkombination ermöglicht eine wirtschaftlich günstige, zentrale Bearbeitung von Maschinen- und Stahlbauteilen von kleinen bis mittel-großen Werkstücken geeignet. Beide Maschinenkomponenten überzeugen durch einfaches Handling, stufenlose Drehzahlregelungen mit Digitalanzeige und Rechts-/Linkslaufschaltung.

Die SUPERTURN 700/140 Vario wird durch einen kräftigen 1.000 Watt-Motor angetrieben und bietet eine maximale Drehgröße über dem Schlitten von Ø 165 x 700 mm. Der Spindelbohrungsdurchmesser beträgt 26 mm. Die Maschine ist auch als Solomodell erhältlich und später mit der Fräs- und Bohreinheit MFB 20 Vario ergänzbar. Die 600 Watt starke MFB 20 Vario ermöglicht, unterstützt durch eine digitale Bohrtiefenanzeige, Bohrungen in Stahl bis Ø 20 mm und Gewindebohrungen bis M 14. Für erweiterte Fräsfunktionen ist ein Koordinatentisch erforderlich. Dieser wird, neben weiterem hochwertigem Spezialzubehör für den Ausbau des Bearbeitungszentrums, optional angeboten.

Serienausstattung

• Digitale Drehzahlanzeige
• Dreibacken-Drehfutter Ø 125 mm, zentr.
• Körnerspitze MK 4
• Körnerspitze MK 2
• Not-Aus-Taster / Nullspannungsauslöser
• Drehfutterschutz mit Sicherheitsschalter
• Spänewanne / Spritzwand
• Werkzeugbox / Bedienungsanleitung / CE

Sonderzubehör

• Vierbacken-Drehfutter Ø 125 mm, einzelspannend
• Flansch Ø 125 mm für SUPERTURN 700/140 Vario
• Planscheibe Ø 240 mm für SUPERTURN 700/140 Vario
• Mitlaufende Körnerspitze MK 2
• Mitlauflünette für SUPERTURN 700/140 Vario
• Stehlünette für SUPERTURN 700/140 Vario
• Schnellwechsel-Stahlhalter-Set MA, 5-teilig
• Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
• Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
• Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
• Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
• Drehmeißel-Satz „Camlock“ 12 x 12 mm, 7-teilig
• Untergestell SUPERTURN 700/140 Vario

Technische Daten

• Spitzenweite: 700mm
• Spitzenhöhe: 140mm
• Drehdurchmesser über Bett: 280mm
• Drehdurchmesser über Schlitten: 165mm
• Maschinenbettbreite: 180mm
• Querschlittenweg: 140mm
• Oberschlittenweg: 70mm
• Drehmeißelquerschnitt, max.: 12x12mm
• Spindelaufnahme (Drehspindel): MK 4
• Spindelbohrung: 26mm
• Drehzahlbereich 1, stufenlos (Superturn): 50 – 1250UpM
• Drehzahlbereich 2, stufenlos (Superturn): 100 – 2500UpM
• Längsvorschübe: 0,07 – 0,20mm/U
• Gewindemaß metrisch: 0,4 – 3,5mm
• Zollgewinde, Gänge G: 8 – 56G/’
• Pinolenaufnahme: MK 2
• Pinolendurchmesser: 30mm
• Pinolenweg: 80mm
• Motorleistung (Superturn): 1000W
• Netzanschluss (Superturn): 230/50V/Hz
• Länge: 1400mm
• Breite: 700mm
• Höhe: 600mm
• Gewicht (Superturn): 190kg
