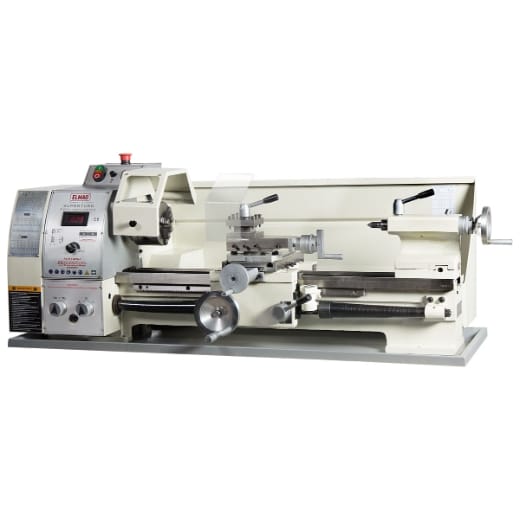

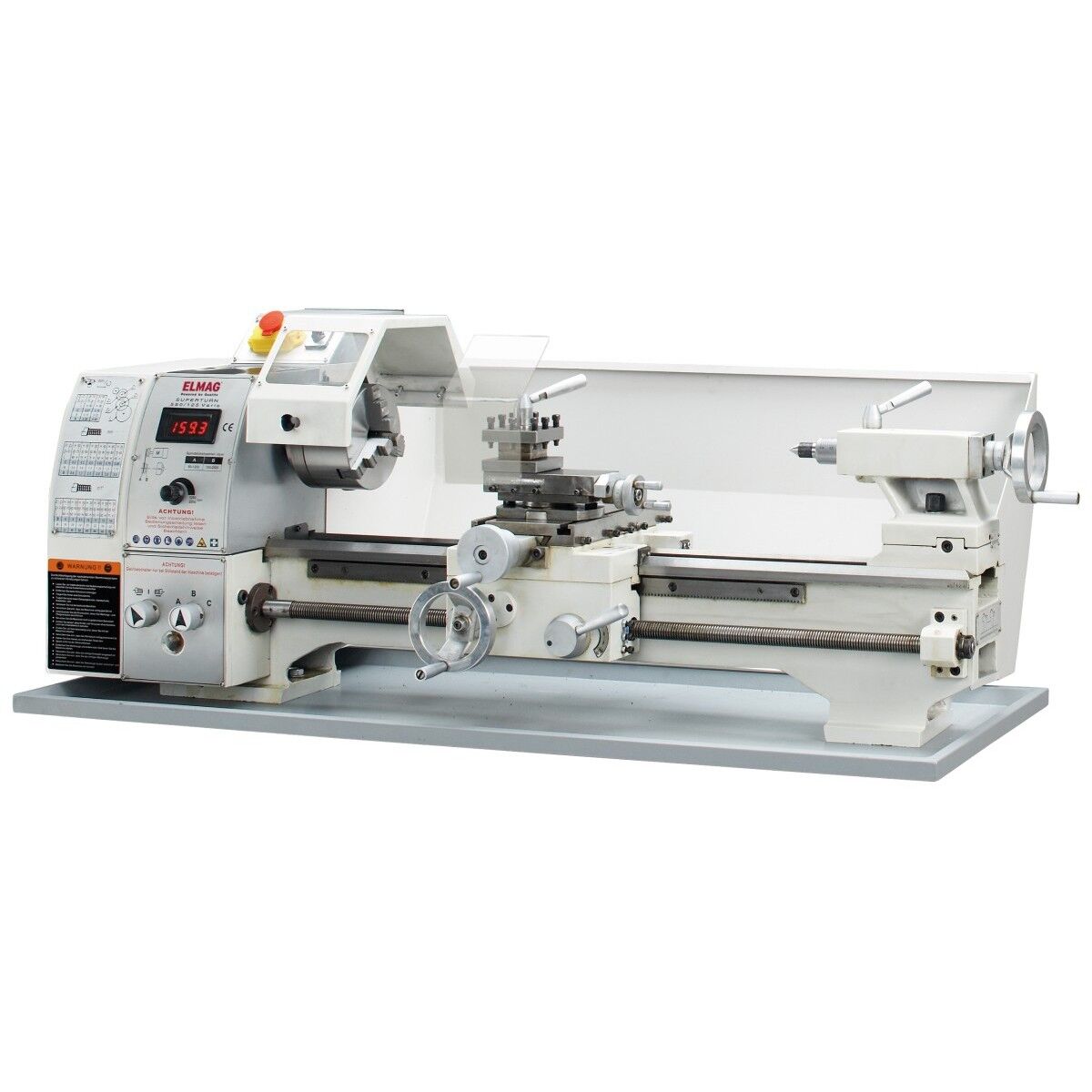

Universal-Drehmaschine SUPERTURN 550/125 Vario

Universal-Drehmaschine SUPERTURN 550/125 Vario

Die Superturn 550/125 Vario mit MFB 16 Vario bietet moderne Dreh-, Fräs- und Bohrtechnik für die zentrale Bearbeitung kleiner bis mittel-großer Werkstücke – ein praktisches Multitalent für Mechaniker und Modellbauer, Berufsschulen und Lehrwerkstätten. Die Grundkomponente SUPERTURN 550/125 Vario ist eine Leitspindel-Drehmaschine mit einer stufenlos einstellbaren Drehzahlregelung und einer digitalen Drehzahlanzeige. Die maximale Drehgröße über dem Schlitten beträgt Ø 145 x 550 mm, der Spindelbohrungsdurchmesser 26 mm. Die SUPERTURN 550/125 Vario ist auch als Solomodell erhältlich und in einer zweiten Ausbaustufe mit der Fräs- und Bohreinheit MFB 16 Vario ergänzbar.

Bei direktem Aufbau der MFB 16 Vario steht in der Vertikalachse eine Bohrleistung in Stahl bis Ø 16 mm zur Verfügung. Gutes Handling bieten eine stufenlose Drehzahlregelung und eine digitale Bohrtiefenanzeige. Für erweiterte Fräsfunktionen ist ein Koordinatentisch erforderlich. Beide Maschinenkomponenten sind gut für einen raschen Plug&Play-Start ausgestattet. Für den weiteren Ausbau zu einem multi-funktionellen Bearbeitungszentrum ist hochwertiges Sonderzubehör erhältlich.

Serienausstattung

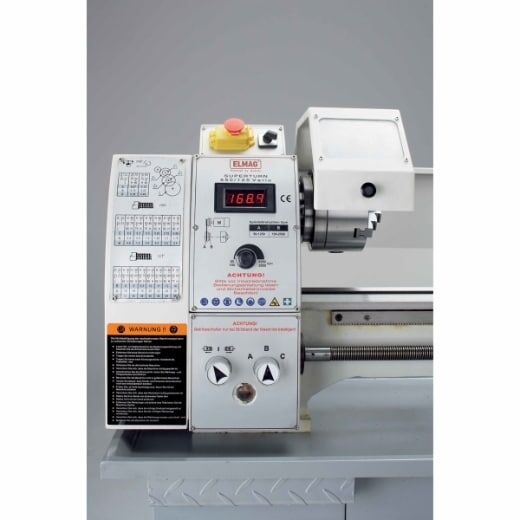

• Digitale Drehzahlanzeige

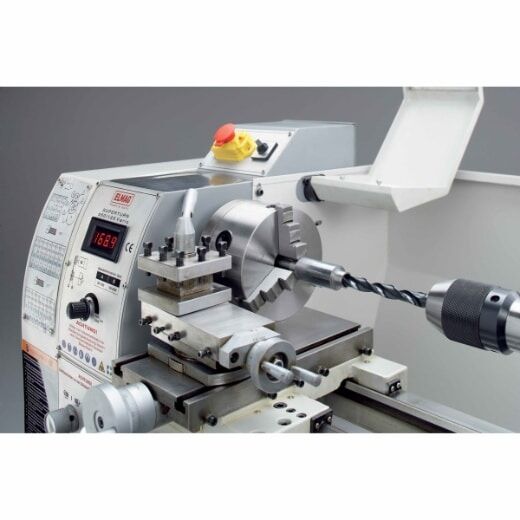

• Dreibacken-Drehfutter ø 125 mm, zentr.
• Körnerspitze MK 4
• Körnerspitze MK 2
• Not-Aus-Taster / Nullspannungsauslöser
• Drehfutterschutz mit Sicherheitsendschalter
• Spänewanne / Spritzwand
• Werkzeugbox / Bedienungsanleitung / CE

Sonderzubehör

• Vierbacken-Drehfutter Ø 125 mm, einzelspannend
• Flansch Ø 125 mm für SUPERTURN 550/125 Vario
• Planscheibe Ø 240 mm für SUPERTURN 550/125 Vario
• Mitlaufende Körnerspitze MK 2
• Mitlauflünette für SUPERTURN 550/125 Vario
• Stehlünette für SUPERTURN 550/125 Vario

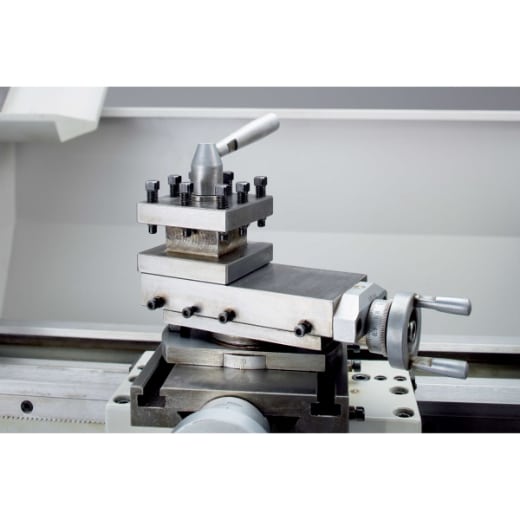

• Schnellwechsel-Stahlhalter-Set MA, 5-teilig
• Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
• Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
• Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
• Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
• Drehmeißel-Satz „Camlock“ 12 x 12 mm, 7-teilig
• Untergestell SUPERTURN 550/125 Vario

Technische Daten

• Spitzenweite: 550mm
• Spitzenhöhe: 125mm
• Drehdurchmesser über Bett: 250mm
• Drehdurchmesser über Schlitten: 145mm
• Maschinenbettbreite: 135mm

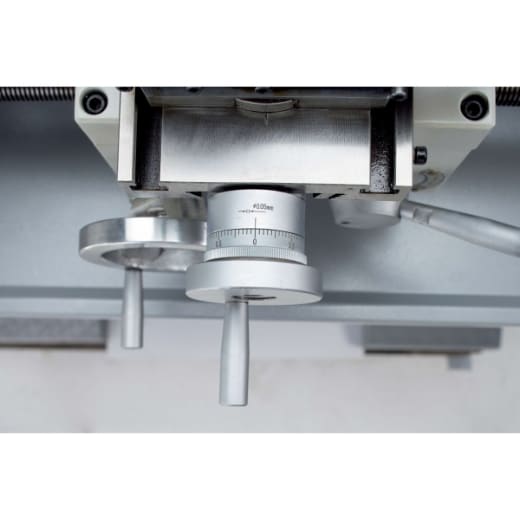

• Querschlittenweg: 115mm
• Oberschlittenweg: 50mm
• Drehmeißelquerschnitt, max.: 12x12mm
• Spindelaufnahme (Drehspindel): MK 4
• Spindelbohrung: 26mm
• Drehzahlbereich 1, stufenlos (Superturn): 50 – 1000UpM
• Drehzahlbereich 2, stufenlos (Superturn): 100 – 2000UpM
• Längsvorschübe: 0,07 – 0,20mm/U
• Gewindemaß metrisch: 0,4 – 3,5mm
• Zollgewinde, Gänge G: 8 – 56G/’

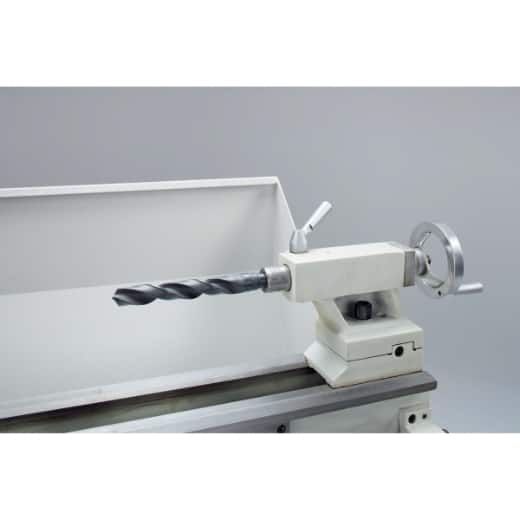

• Pinolenaufnahme: MK 2
• Pinolendurchmesser: 30mm
• Pinolenweg: 70mm
• Motorleistung (Superturn): 750W
• Netzanschluss (Superturn): 230/50V/Hz
• Länge: 1250mm
• Breite: 650mm
• Höhe: 500mm
• Gewicht (Superturn): 120kg
