Universal-Drehmaschine SUPERTURN 300/90 Vario

Universal-Drehmaschine SUPERTURN 300/90 Vario

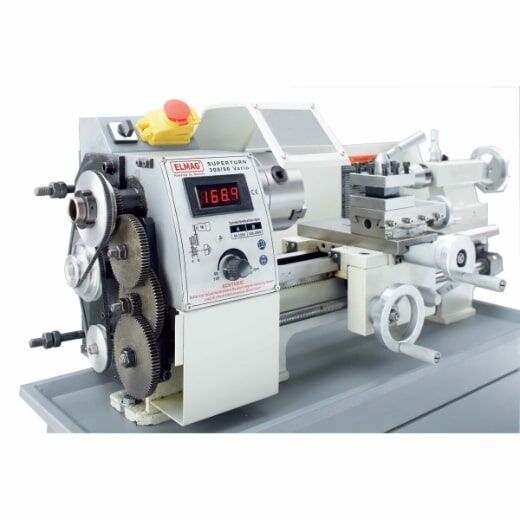

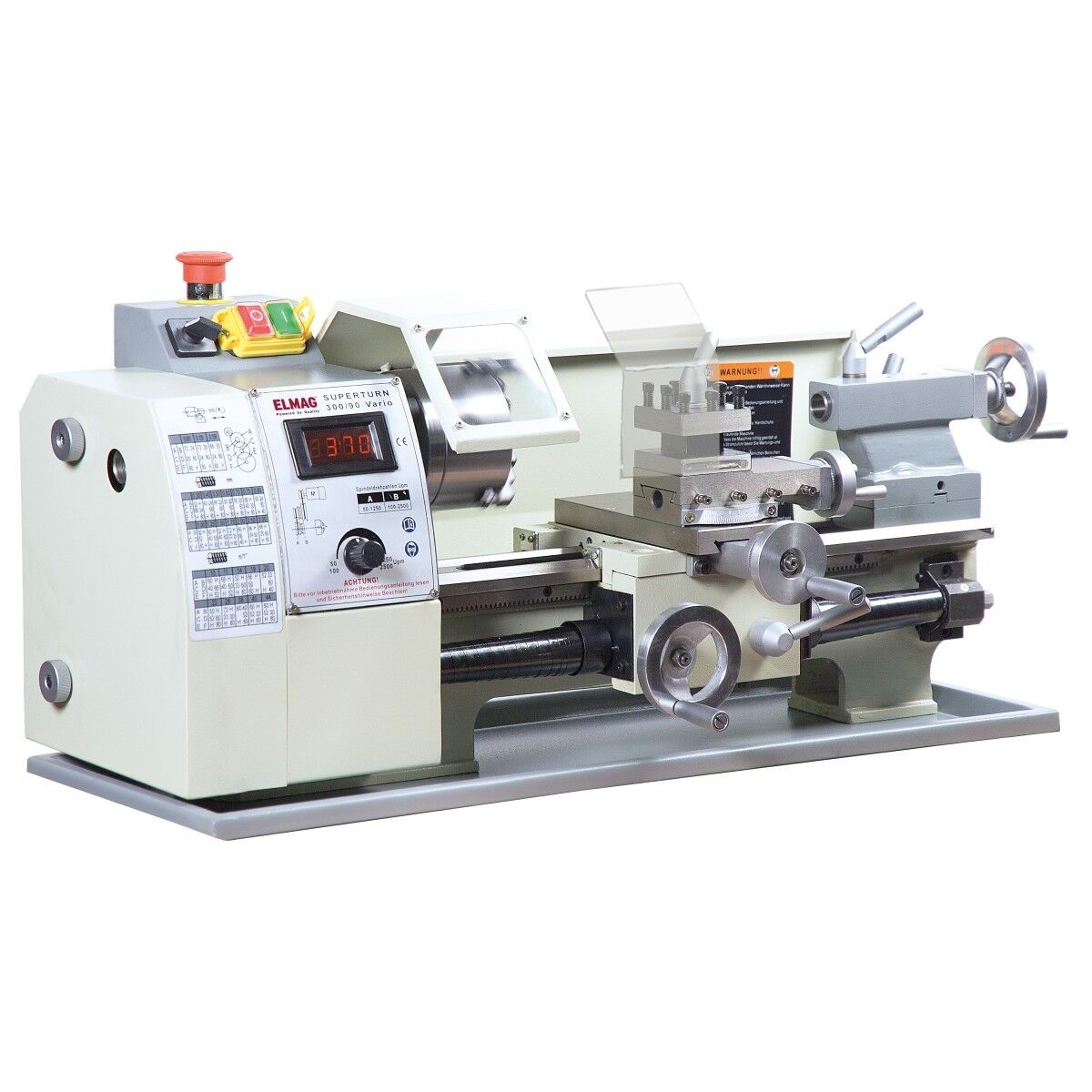

Die SUPERTURN 300/90 Vario ist eine kompakte Leitspindel-Drehmaschine für kleine Drehaufgaben. Sie wird für das ’schmale Budget‘ zu einem guten Preis-/Leistungsverhältnis angeboten und ist ideal für Modell-, Lehr- und Hobbywerkstätten. Mit einer stufenlos einstellbaren Drehzahlregelung und einer digitalen Drehzahlregelung und einer digitalen Drehzahlanzeige ermöglicht die SUPERTURN 300/90 Vario stets eine exakte Abstimmung der Schnittgeschwindigkeit auf den Werkstoff und auf den Drehdurchmesser. Die maximale Drehgröße über dem Schlitten beträgt Ø 120 x 300 mm. Die SUPERTURN 300/90 Vario ist für das Drehen und Gewindeschneiden zwischen Spitzen, mit Drei- oder Vierbackenfutter, mit Drehflansch oder Planscheibe geeignet. Dank einer Spindelbohrung von Ø 20 mm ist auch die Verarbeitung von langem, dünnen Stangen- oder Rohrmaterial möglich. Die SUPERTURN 300/90 Vario ist mit einem 100 mm Dreibacken-Drehfutter, festen Körnerspitzen und einem Vierfach-Stahlhalter ausgestattet. Eine Planscheibe für Drehdurchmesser bis 170 mm, eine mitlaufende Körnerspitze, ein Schnellwechsel-Stahlhalter, Lünetten und weiteres hochwertiges Drehzubehör sind optional erhältlich.

Serienausstattung

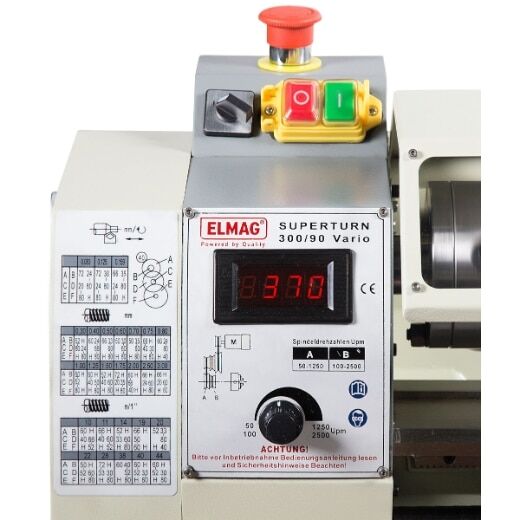

• Digitale Drehzahlanzeige
• Dreibacken-Drehfutter ø 100 mm, zentr.
• Körnerspitze MK 3
• Körnerspitze MK 2
• Not-Aus-Taster / Nullspannungsauslöser
• Drehfutterschutz mit Sicherheitsschalter
• Spänewanne / Spritzwand
• Werkzeugbox / Bedienungsanleitung / CE

Sonderzubehör

• Vierbacken-Drehfutter Ø 100 mm, einzelspannend
• Flansch Ø 100 mm für SUPERTURN 300/90 Vario

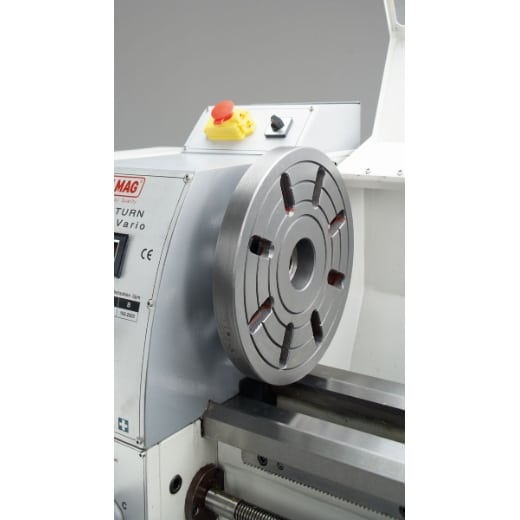

• Planscheibe Ø 170 mm für SUPERTURN 300/90 Vario
• Mitlaufende Körnerspitze MK 2
• Stehlünette für SUPERTURN 300/90 Vario
• Mitlauflünette für SUPERTURN 300/90 Vario
• Schnellwechsel-Stahlhalter-Set MAa, 5-teilig
• Wendeplatten-Drehmeißel-Satz 10 x 10 mm, 7-teilig
• Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 10 x 10 mm
• Untergestell SUPERTURN 300/90 Vario

Technische Daten

• Spitzenweite: 300mm
• Spitzenhöhe: 90mm
• Drehdurchmesser über Bett: 180mm
• Drehdurchmesser über Schlitten: 120mm
• Maschinenbettbreite: 100mm
• Querschlittenweg: 75mm
• Oberschlittenweg: 50mm
• Drehmeißelquerschnitt, max.: 10x10mm
• Spindelaufnahme (Drehspindel): MK 3
• Spindelbohrung: 20mm
• Drehzahlbereich 1, stufenlos: 50 – 1250UpM
• Drehzahlbereich 2, stufenlos: 100 – 2500UpM
• Längsvorschübe: 0,08 – 0,16mm/U
• Gewindemaß metrisch: 0,5 – 3mm
• Zollgewinde, Gänge G: 10 – 44G/‘
• Pinolenaufnahme: MK 2
• Pinolendurchmesser: 22mm
• Pinolenweg: 60mm
• Netzanschluss: 230/50V/Hz
• Länge (gesamt): 740mm
• Breite (gesamt): 390mm
• Höhe (gesamt): 370mm
• Gewicht: 60kg
