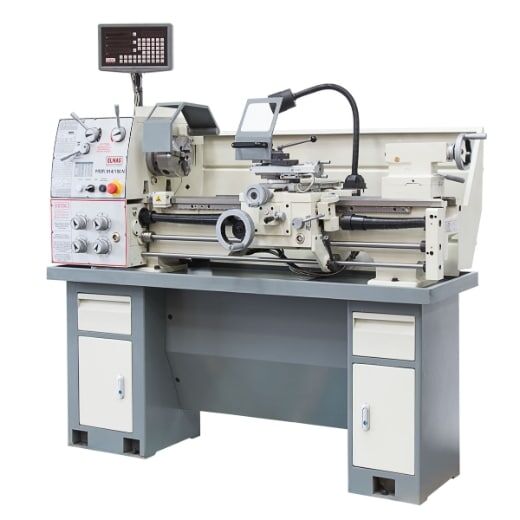

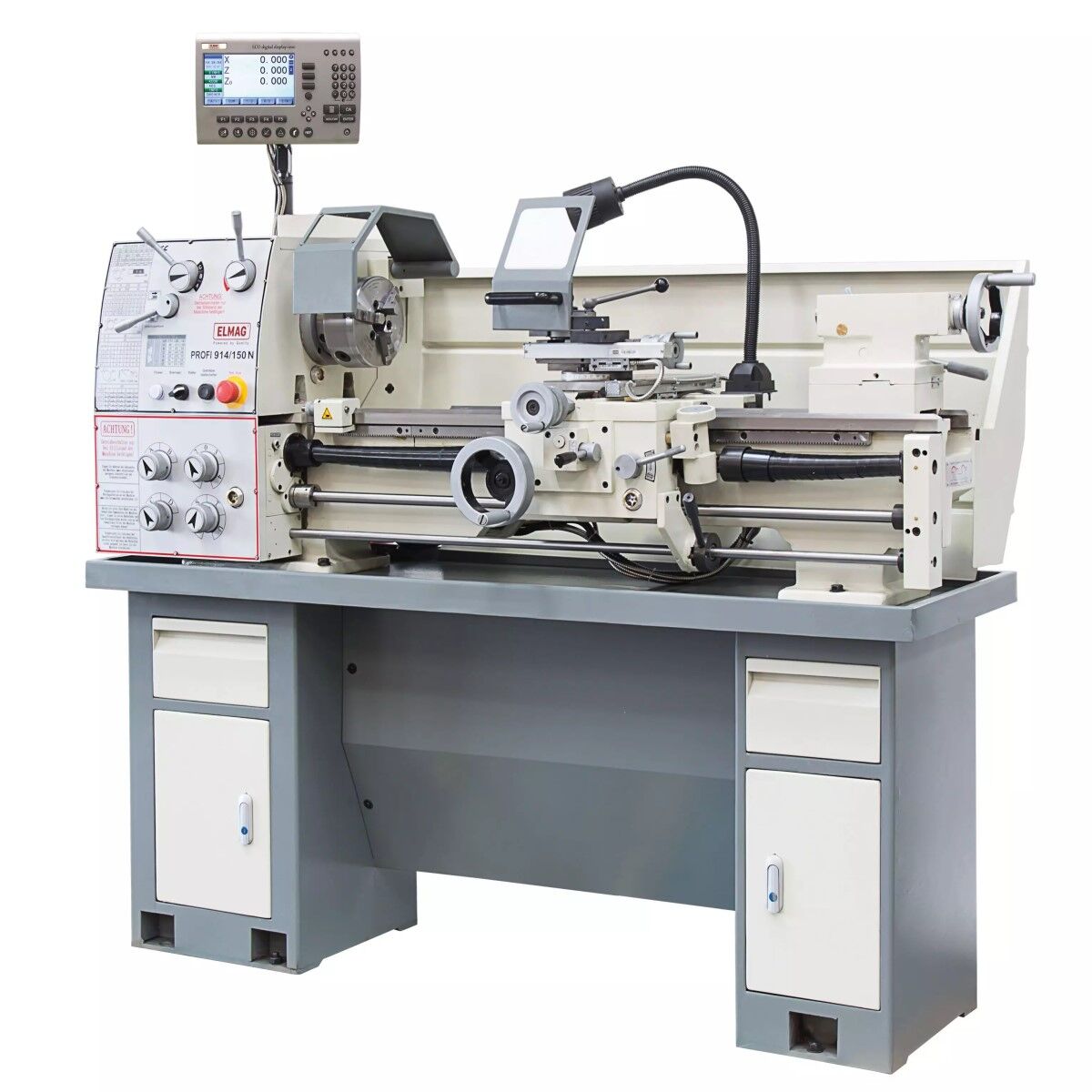

Universal-Drehmaschine PROFI 914/150 N inkl. 3-Achs-Positionsanzeige ‘SINO’

Universal-Drehmaschine PROFI 914/150 N inkl. 3-Achs-Positionsanzeige ‘SINO’

Das Modell PROFI 914/150 verfügt über alle Kennzeichen einer modernen Universaldrehmaschine: Gute Drehzahl- und Vorschubauswahl, Längs- und Quervorschub, Vorschubumkehr, kräftige Zugspindel für hohe Schnittleistung und Feinbearbeitung, präzise Leitspindel für Gewindebearbeitung , Drehspindel-Schaltwelle für Rechts- oder Linkslauf und eine leicht erlernbare, sichere Bedienung.

Mit einer maximalen Drehgröße über Schlitten von Ø 178 x 914 mm und eher Spindelbohrung von Ø 38 mm erfüllt die PROFI 914/150 weitgehend den Bedarf von Auto- und Karosseriewerkstätten, Leichtmaschinenbau- und Installationsbetrieben. Die Maschine ist mit einer Spindelsicherung gegen gleich- zeitiges Einschalten der Leit- und Zugspindel ausgestattet – ein Beitrag für sicheres Drehen in Lehrwerkstätten und Berufsschulen.

Die PROFI 914/150 wird durch einen kräftigen 1.100 Watt-Motor angetrieben. Neun Drehzahl- und 16 Vorschubstufen bieten eine gute Auswahl für die richtige Schnittgeschwindigkeit. Leicht verständliche Tabellen am Spindelkopf für 36 metrische und 20 Zollgewinde, gute Schaltbarkeit des im Ölbad laufenden Spindel- und des Vorschubgetriebes und ein präziser Werkzeugschlitten erleichtern das Leben des Zerspanungstechnikers.

Das Modell PROFI 914/150 wird mit einem Werkzeugschrank-Untergestell und einer umfassenden Serienausstattung zu einem sehr guten Preis-/ Leistungsverhältnis angeboten, Ölfüllung und Probelauf inbegriffen. Eine digitale Positionsanzeige von SINO für optimale Positionskontrolle, ein Kühlmittelsystem und weiteres Spezialzubehör wie z.B. RÖHM-Drehfutter werden optional angeboten.

Serienausstattung

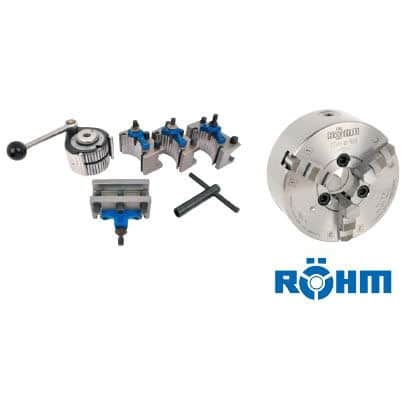

• RÖHM-Dreibacken-Drehfutter Ø 160 mm
• Vierbacken-Planscheibenfutter Ø 200 mm
• Aufspannscheibe Ø 260 mm
• 2 Zentrierspitzen feststehend
• Mitlaufende Körnerspitze MK 3
• Mitlauflünette
• Stehlünette
• Schnellwechsel-Stahlhalter-Set MA
• Gewindeuhr und Wechselrädersatz
• Halogen-Maschinenlampe

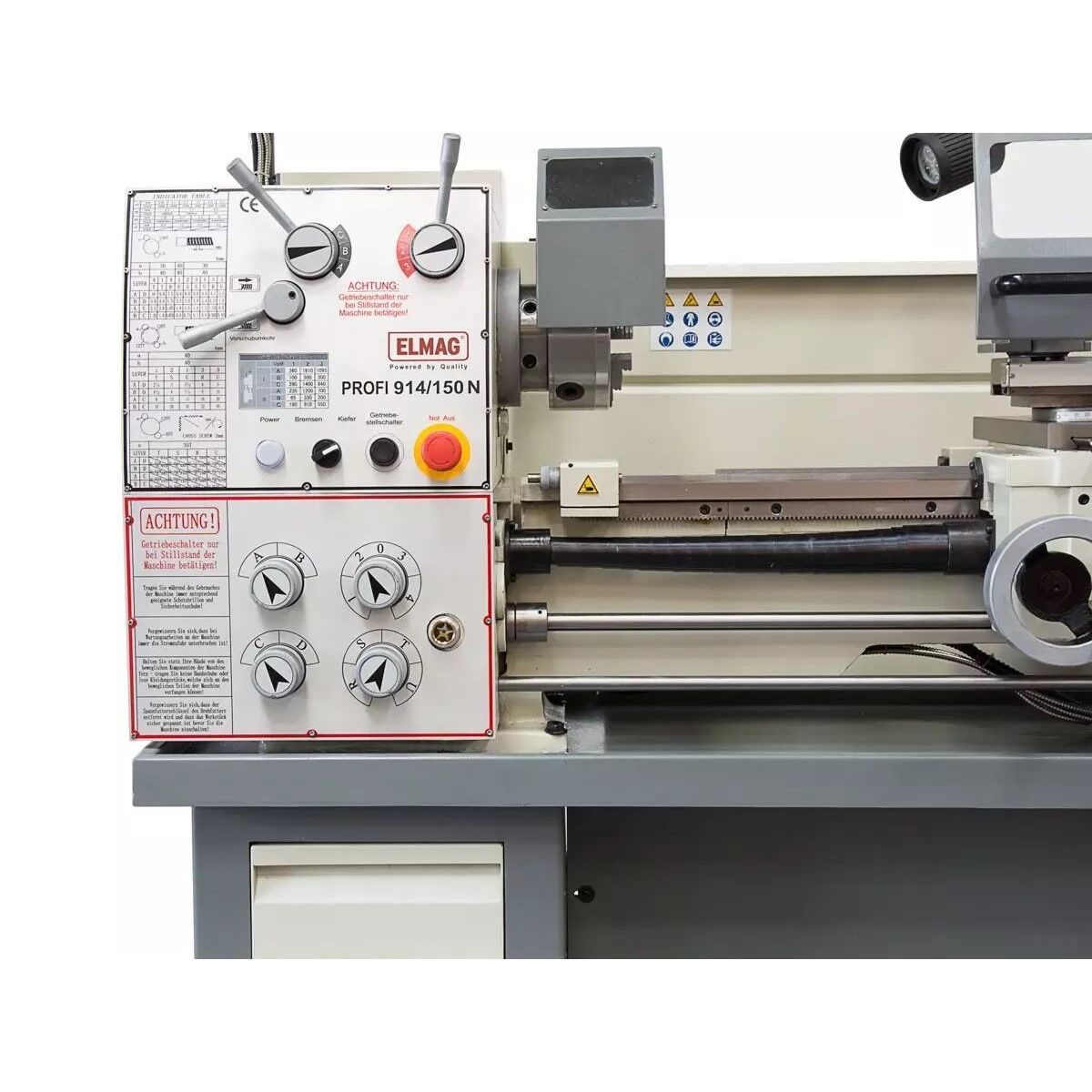

• Not-Aus-Taster / Nullspannungsauslöser

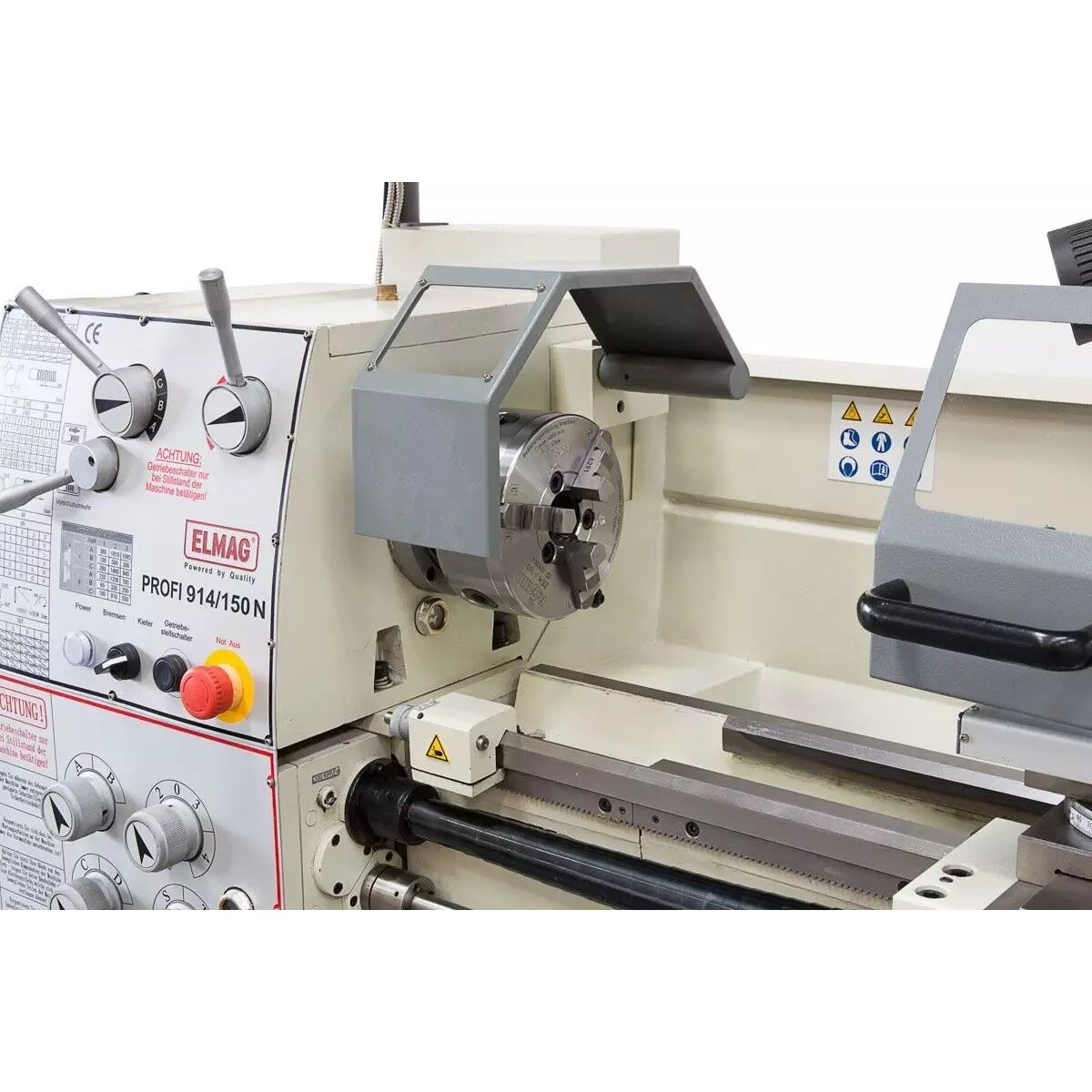

• Drehfutterschutz mit Sicherheitsschalter
• Untergestell / Spänewanne / Spritzwand
• Werkzeugsatz / Bedienungsanleitung / CE

Sonderzubehör

• Wendeplatten-Drehmeißel-Satz 16 x 16 mm, 7-teilig
• Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 16 x 16 mm
• Drehmeißel-Satz „Camlock“ 16 x 16 mm, 7-teilig
• Abstechhalter 16 x 16 mm, Länge 125 mm
• Messer zu Abstechhalter 16 x 16 mm

Technische Daten

• Spitzenweite: 914mm
• Spitzenhöhe: 150mm
• Drehdurchmesser über Bett: 300mm
• Drehdurchmesser über Schlitten: 178mm
• Drehdurchmesser ohne Brücke: 430mm
• Maschinenbettbreite: 180mm
• Brückenlänge: 225mm
• Querschlittenweg: 175mm
• Oberschlittenweg: 95mm
• Drehmeißelquerschnitt, max.: 16x16mm
• Drehfutteraufnahme: D1 – 4
• Spindelaufnahme (Drehspindel): MK 5mm
• Spindelbohrung: 38mm
• Drehzahl: 65 – 1810UpM
• Drehzahlstufen: 18
• Längsvorschübe: (16) 0,078-1,044mm/U
• Quervorschübe: (16) 0,018 – 0,236mm/U
• Gewindemaß metrisch: (36) 0,45 – 10mm
• Zollgewinde, Gänge G: (20) 2 1/4 – 40G/’
• Leitspindelsteigung: 3mm
• Leitspindeldurchmesser: 22mm
• Pinolenaufnahme: MK 3
• Pinolendurchmesser: 32mm
• Pinolenweg: 100mm
• Motorleistung: 1100W
• Netzanschluss: 400/50V/Hz
• Länge (gesamt): 1700mm
• Höhe (gesamt): 1270mm
• Gewicht: 420kg
