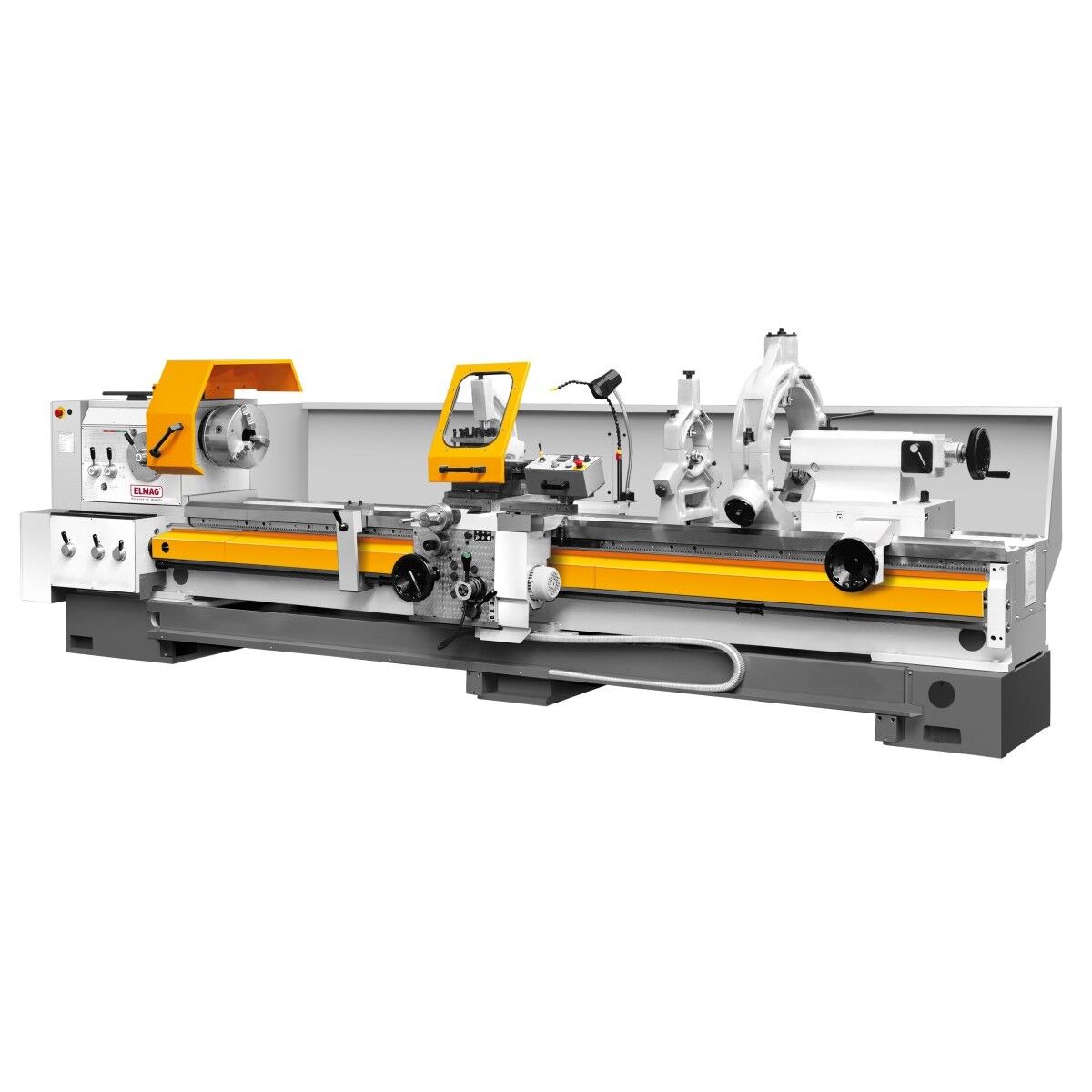

Universal-Drehmaschine PREMIUM CU 760 RD – Vario

Universal-Drehmaschine PREMIUM CU 760 RD – Vario

Unsere universellen Drehmaschinen und Drehmaschinen mit stufenloser Drehzahlregelung der Serie PREMIUM CU haben vielfältige Features und Zubehör für Kunden in den verschiedensten Branchen. Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser – besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen.

Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird. Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen. Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.

Details

• Drehspindel- und Vorschubgetriebe mit Schnellschaltelementen
• Vorschubumkehr
• Verschiebbare Schutzabdeckung
• Gestriebesteller
• Halogenlampe
• Kühlmittelpumpe

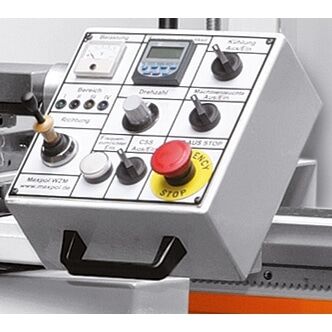

• Not-Aus-Taster
• Eilgangsmotor Längsschlitten

Technische Daten

• Spitzenweite 3000 mm
• Spitzenhöhe 380 mm
• Drehdurchmesser über Bett 760 mm
• Drehdurchmesser über Schlitten 520 mm
• Drehdurchmesser ohne Brücke 950 mm
• Maschinenbettbreite 560 mm
• Querschlittenweg 410 mm
• Oberschlittenweg 150 mm
• Drehmeißelquerschnitt, max. 45×45 mm
• Drehfutteraufnahme DIN 55027 Nr. 11
• Spindelaufnahme (Drehspindel) 140 mm
• Spindelbohrung 132 mm
• Drehzahlbereich 1, stufenlos 7 – 42 UpM
• Drehzahlbereich 2, stufenlos 28 – 170 UpM
• Drehzahlbereich 3, stufenlos 165 – 1015 UpM
• Längsvorschübe (150) 0,039 – 18 mm/U
• Quervorschübe (150) 0,02 – 9 mm/U
• Gewindemaß metrisch (76) 0,5 – 180 mm
• metrische Modulgewinde (76) 0,125 – 45 mm
• Zollgewinde, Gänge G (76) 60 – 1/6 G/’
• Zoll Modulgewinde, Gänge G (76) 240 – 2/3 G/’
• Pinolenaufnahme MK 6
• Pinolendurchmesser 105 mm
• Pinolenweg 225 mm
• Motorleistung 15000 W
• Netzanschluss 400/50 V/Hz
• Länge (gesamt) 4970 mm
• Höhe (gesamt) 1600 mm
• Gewicht 5050 kg
