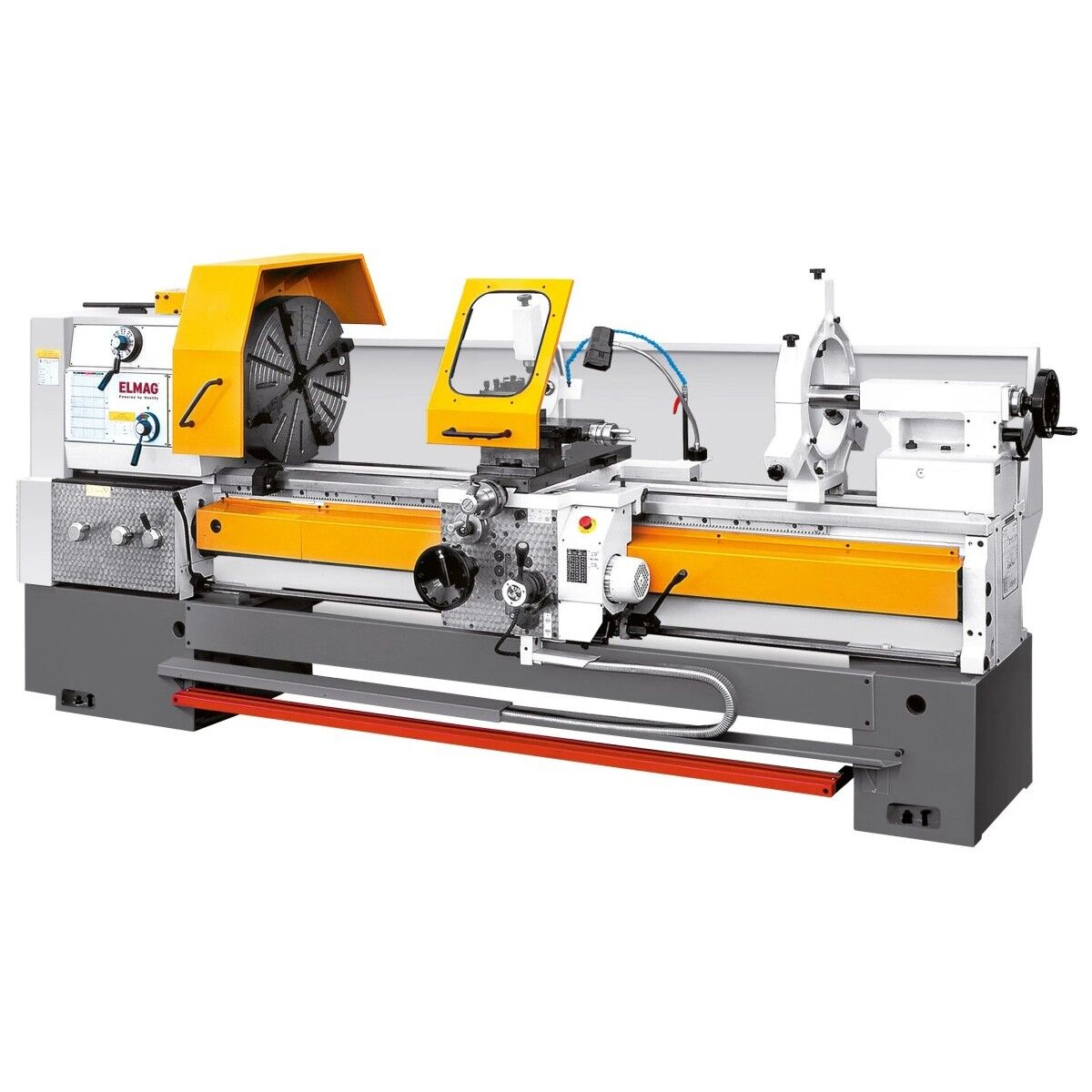

Universal-Drehmaschine PREMIUM CU 630

Universal-Drehmaschine PREMIUM CU 630

Die Serie PREMIUM CU ermöglicht eine genaue Abstimmung der Schnittgeschwindigkeit auf Werkstoff und Drehdurchmesser – besonders vorteilhaft bei Nichteisenmetallen, Kunststoffen und für die perfekte Oberfläche bei Präzisionsteilen und Passungen. Interessante Besonderheiten stellen die an den Werkzeugschlitten angebauten R/L-Steuereinheiten dar, durch die auf einfache Weise der Rechts- oder Linkslauf der Drehspindel angesteuert wird.

Sie ersetzen die bei Universaldrehmaschinen üblichen Schaltwellen. Effizientes Handling bieten elektromechanische Spindelbremsen für superschnellen Drehspindelstopp. Die Leitspindeln sind mit einem Überlastschutz ausgestattet.

Serienausstattung

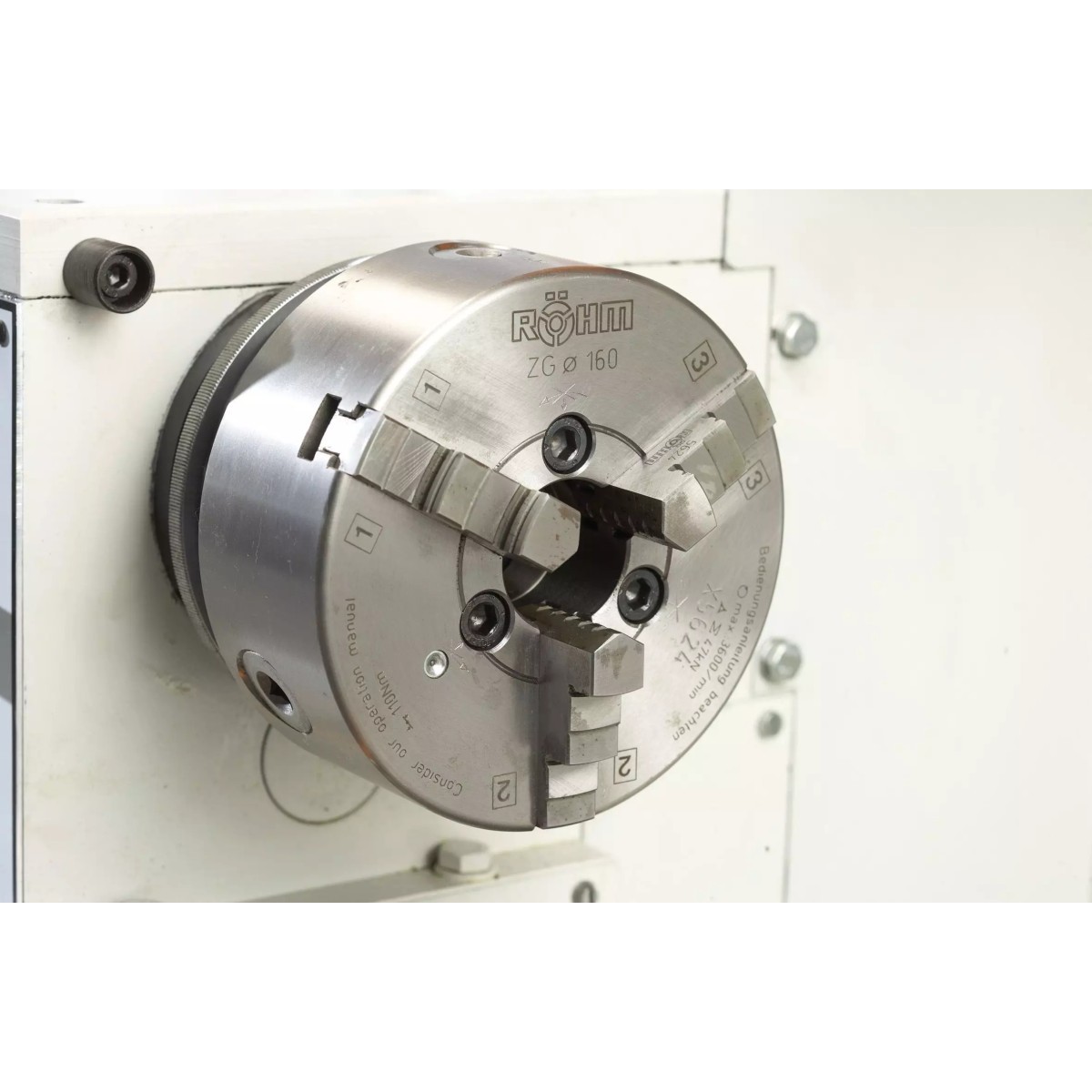

• RÖHM Dreibacken-Drehfutter Ø 315 mm

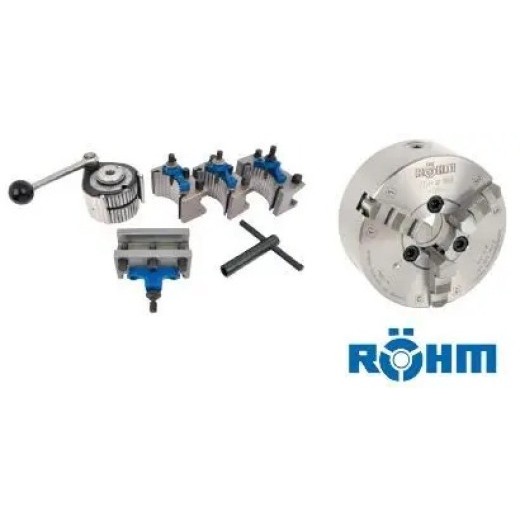

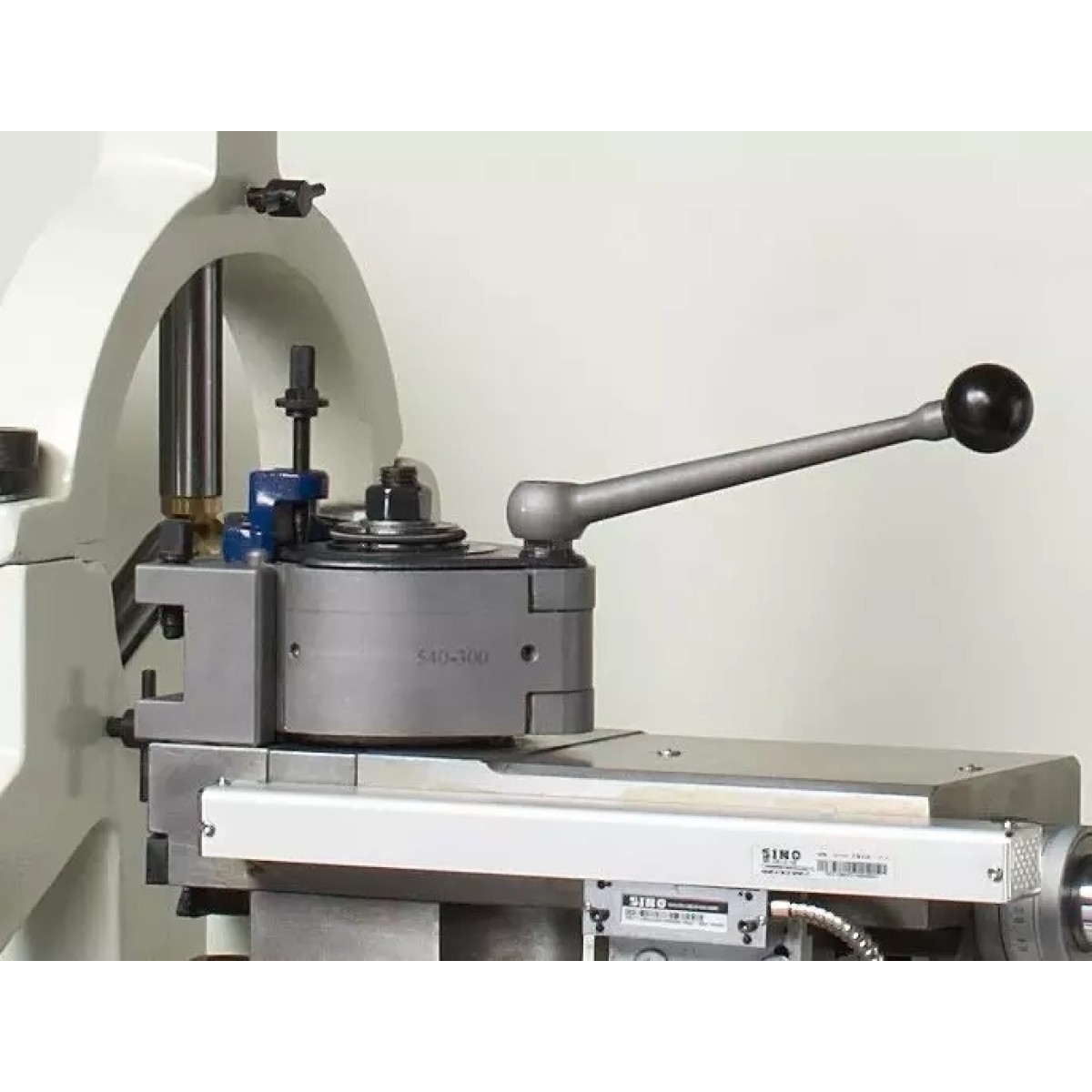

• Schnellwechsel-Stahlhalter-Set, 5-teilig
• Halogen-Maschinenlampe
• Not-Aus-Taster / Nullspannungsauslöser
• Drehfutterschutz mit Sicherheitsschalter
• Werkzeugschlitten mit Spritzschutz
• Untergestell / Spänewanne / Spritzwand
• Werkzeugsatz / Bedienungsanleitung / CE

Standards Serie PREMIUM CU

• Schweres Grauguss-Maschinenbett, gute Schwingungsdämpfung
• Demontierbare Brücke
• Prismenführungen
• Drehspindel gehärtet und präzisionsgeschliffen, hohe Rundlaufgenauigkeit, einstellbare Präzisionslager
• Laufruhiges Drehspindel- und Vorschubgetriebe mit Ölbad
• Zahnräder aus Chromnickelstahl, gehärtet und präzisionsgeschliffen
• Vorschubumkehrschaltung
• Abgedeckte Trapezgewinde-Leitspindel, gehärtet, präzisionsgeschliffen
• Werkzeugschlitten mit Schlossmutter
• Präzise Schlittenführungen, einstellbar
• Massiver Reitstock mit Kegeldrehverschiebung
• Drehmaschinengenauigkeit nach DIN

Sonderzubehör

• Wendeplatten-Drehmeißel-Satz 25 x 25 mm, 7-teilig
• Wendeplatten-Satz 7-teilig, 25 x 25 mm
• Stechwerkzeugsortiment inkl. Platten, 6-teilig
• Maschinenschuh Ø 160 mm, 8 Stk.

auf Anfrage

• Mitlauflünette
• Stehlünette
• Stehlünette mit Kugellagerführung
• Planscheibe
• 4-Backen Planscheibenfutter

Technische Daten

• Spitzenweite 1500 mm
• Spitzenhöhe 315 mm
• Drehdurchmesser über Bett 630 mm
• Drehdurchmesser über Schlitten 430 mm
• Drehdurchmesser ohne Brücke 830 mm
• Maschinenbettbreite 400 mm
• Querschlittenweg 315 mm
• Oberschlittenweg 130 mm
• Drehmeißelquerschnitt, max. 32×32 mm
• Drehfutteraufnahme DIN 55027 Nr. 11
• Spindelaufnahme (Drehspindel) 120 mm
• Spindelbohrung 103 mm
• Drehzahl 12,5 – 1.250 UpM
• Drehzahlstufen 21
• Längsvorschübe (120) 0,04 – 12 mm/U
• Quervorschübe (120) 0,02 – 6 mm/U
• Gewindemaß metrisch (64) 0,5 – 120 mm
• metrische Modulgewinde (64) 0,125 – 30 mm
• Zollgewinde, Gänge G (64) 60 – 1/4 G/’
• Zoll Modulgewinde, Gänge G (64) 240 – 1 G/’
• Pinolenaufnahme MK 5
• Pinolendurchmesser 90 mm
• Pinolenweg 230 mm
• Motorleistung 11000 W
• Netzanschluss 400/50 V/Hz
• Länge (gesamt) 3100 mm
• Breite (gesamt) 1250 mm
• Höhe (gesamt) 1400 mm
• Gewicht 3160 kg
