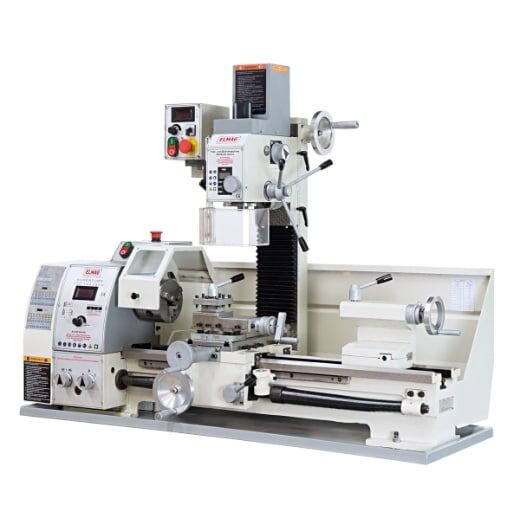

Universal Dreh- und Fräskombination SUPERTURN 700/140 Vario

Universal Dreh- und Fräskombination SUPERTURN 700/140 Vario

Superturn + MFB 20 Vario – Set

• Universal-Drehmaschine SUPERTURN 700/140 Vario
• Fräs- und Bohreinheit MFB 20 Vario

Serienausstattung

• Digitale Drehzahlanzeige
• Dreibacken-Drehfutter Ø 125 mm, zentr.
• Körnerspitze MK 4
• Körnerspitze MK 2
• Not-Aus-Taster / Nullspannungsauslöser
• Drehfutterschutz mit Sicherheitsschalter
• Spänewanne / Spritzwand
• Werkzeugbox / Bedienungsanleitung / CE
• Schnellspannbohrfutter B 16 / 1 – 16 mm
• Kegeldorn MK 2 / B 16 mit IG M10
• Anzugsspindel M10

Sonderzubehör

• Vierbacken-Drehfutter Ø 125 mm, einzelspannend
• Flansch Ø 125 mm für SUPERTURN 700/140 Vario
• Planscheibe Ø 240 mm für SUPERTURN 700/140 Vario
• Mitlaufende Körnerspitze MK 2
• Mitlauflünette für SUPERTURN 700/140 Vario
• Stehlünette für SUPERTURN 700/140 Vario
• Schnellwechsel-Stahlhalter-Set MA, 5-teilig
• Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
• Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
• Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
• Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
• Drehmeißel-Satz „Camlock“ 12 x 12 mm, 7-teilig
• Untergestell SUPERTURN 700/140 Vario
• Grundplatte zu MFB 20 Vario mit Koordinatentisch
• Fräsersatz TITAN, 20-teilig, Ø 3 – 20 mm
• Maschinenschraubstock 3“ / 75 mm
• Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 – 16 mm
• Spannzangen-Set MK 2 (ER40), 15-teilig, 2 – 26 mm

Technische Daten

• Spitzenweite: 700mm
• Spitzenhöhe: 140mm
• Drehdurchmesser über Bett: 280mm
• Drehdurchmesser über Schlitten: 165mm
• Maschinenbettbreite: 180mm
• Querschlittenweg: 140mm
• Oberschlittenweg: 70mm
• Drehmeißelquerschnitt, max.: 12x12mm
• Spindelaufnahme (Drehspindel): MK 4
• Spindelbohrung: 26mm
• Drehzahlbereich 1, stufenlos (Superturn): 50 – 1250UpM
• Drehzahlbereich 2, stufenlos (Superturn): 100 – 2500UpM
• Längsvorschübe: 0,07 – 0,20mm/U
• Gewindemaß metrisch: 0,4 – 3,5mm
• Zollgewinde, Gänge G: 8 – 56G/’
• Pinolenaufnahme: MK 2
• Pinolendurchmesser: 30mm
• Pinolenweg: 80mm
• Motorleistung (Superturn): 1000W
• Netzanschluss (Superturn): 230/50V/Hz
• Länge: 1400mm
• Breite: 700mm
• Höhe: 600mm
• Gewicht (Superturn): 190kg
• Bohrleistung in Stahl: 20mm
• Gewindeschneidleistung: M14
• Fräsleistung Planfräser: 63mm
• Fräsleistung Schaftfräser: 16mm
• Spindelaufnahme (Frässpindel): MK 2
• Spindelausladung: 184mm
• Pinolenhub: 50mm
• Fräskopfhub: 380mm
• Fräskopf Schwenkbereich: ± 90°
• Drehzahlbereich 1, stufenlos (MFB): 50 – 1125UpM
• Drehzahlbereich 2, stufenlos (MFB): 100 – 2250UpM
• Motorleistung (MFB): 600W
• Netzanschluss (MFB): 230/50V/Hz
• Höhe ab Maschinenbett: 830mm
• Gewicht (MFB): 60kg
