Universal Dreh- und Fräskombination SUPERTURN 550/125 Vario

Universal Dreh- und Fräskombination SUPERTURN 550/125 Vario

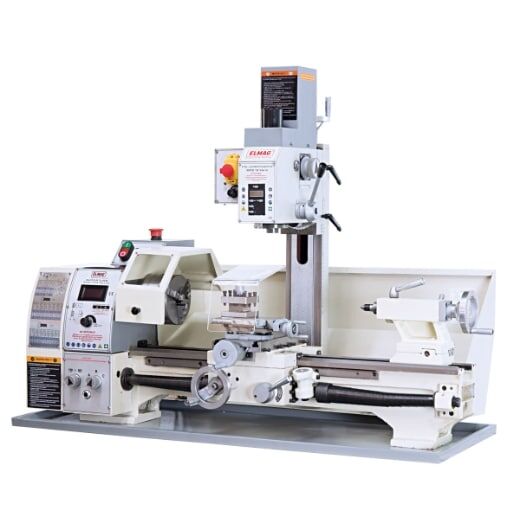

Superturn + MFB 16 Vario – Set

• Universal Drehmaschine SUPERTURN 550/125 Vario

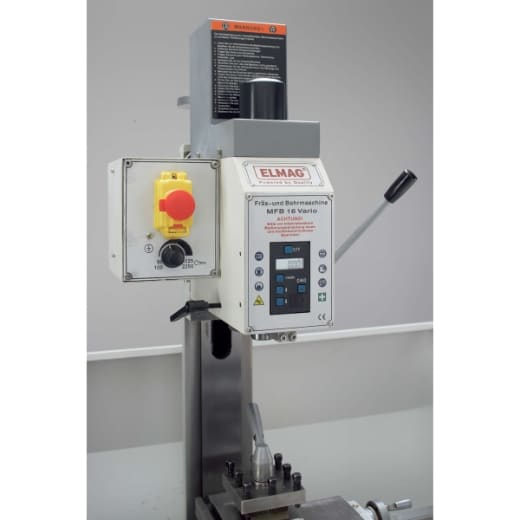

• Fräs- und Bohreinheit MFB 16 Vario

Serienausstattung

• Digitale Drehzahlanzeige

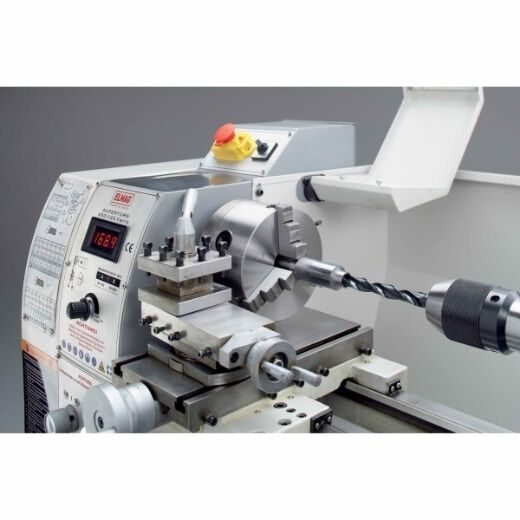

• Dreibacken-Drehfutter ø 125 mm, zentr.
• Körnerspitze MK 4
• Körnerspitze MK 2
• Not-Aus-Taster / Nullspannungsauslöser
• Drehfutterschutz mit Sicherheitsendschalter
• Spänewanne / Spritzwand
• Werkzeugbox / Bedienungsanleitung / CE

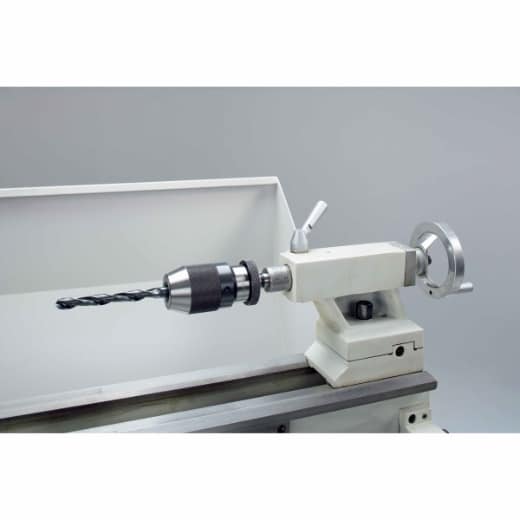

• Schnellspannbohrfutter B 16 / 1 – 16mm
• Kegeldorn MK 2 / B 16 mit IG M10
• Anzugsspindel M10

Sonderzubehör

• Vierbacken-Drehfutter Ø 125 mm, einzelspannend
• Flansch Ø 125 mm für SUPERTURN 550/125 Vario
• Planscheibe Ø 240 mm für SUPERTURN 550/125 Vario
• Mitlaufende Körnerspitze MK 2
• Mitlauflünette für SUPERTURN 550/125 Vario
• Stehlünette für SUPERTURN 550/125 Vario
• Schnellwechsel-Stahlhalter-Set MA, 5-teilig
• Drehstähle-Satz 12 x 12 mm ISO, 5-teilig
• Drehstähle-Satz 12 x 12 mm ISO, 11-teilig
• Wendeplatten-Drehmeißel-Satz 12 x 12 mm, 7-teilig
• Wendeplatten-Satz 7-teilig für Drehmeißel-Satz 12 x 12 mm
• Drehmeißel-Satz „Camlock“ 12 x 12 mm, 7-teilig

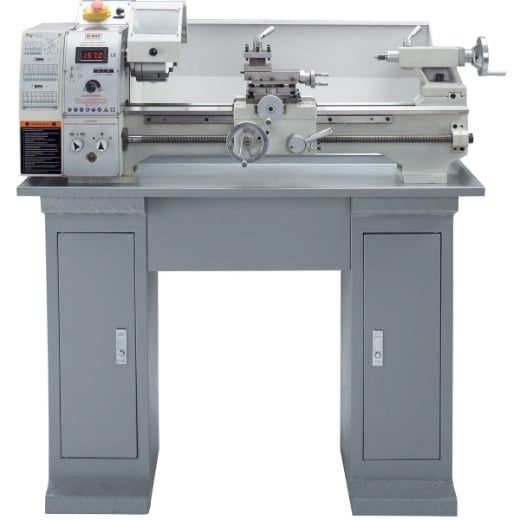

• Untergestell SUPERTURN 550/125 Vario
• Koordinatentisch-Grundplatte zu MFB 16 Vario
• Fräsersatz TITAN, 20-teilig, Ø 3 – 20 mm
• Schraubstock 3′ / 75 mm für SUPERTURN 550/125 Vario
• Spannzangen-Set MK 2 (ER 25), 10-teilig, 2 – 16 mm

Technische Daten

• Spitzenweite: 550mm
• Spitzenhöhe: 125mm
• Drehdurchmesser über Bett: 250mm
• Drehdurchmesser über Schlitten: 145mm
• Maschinenbettbreite: 135mm

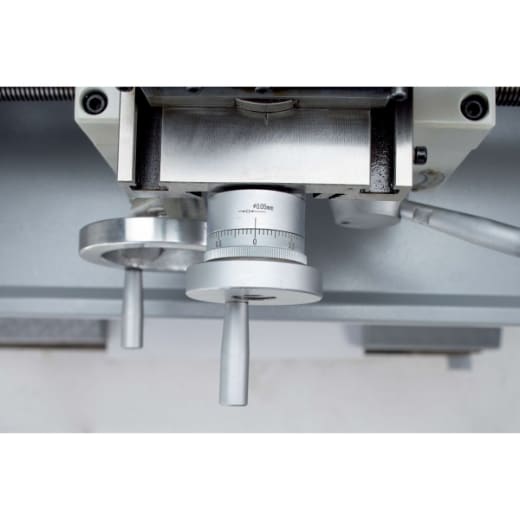

• Querschlittenweg: 115mm
• Oberschlittenweg: 50mm
• Drehmeißelquerschnitt, max.: 12x12mm
• Spindelaufnahme (Drehspindel): MK 4
• Spindelbohrung: 26mm
• Drehzahlbereich 1, stufenlos (Superturn): 50 – 1000UpM
• Drehzahlbereich 2, stufenlos (Superturn): 100 – 2000UpM
• Längsvorschübe: 0,07 – 0,20mm/U
• Gewindemaß metrisch: 0,4 – 3,5mm
• Zollgewinde, Gänge G: 8 – 56G/’

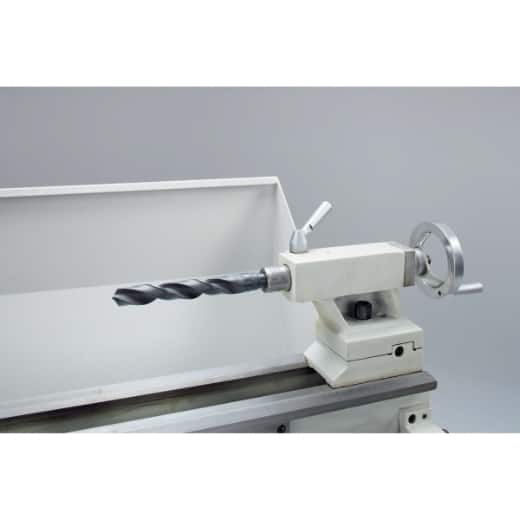

• Pinolenaufnahme: MK 2
• Pinolendurchmesser: 30mm
• Pinolenweg: 70mm
• Motorleistung (Superturn): 750W
• Netzanschluss (Superturn): 230/50V/Hz
• Länge: 1250mm
• Breite: 650mm
• Höhe: 500mm
• Gewicht (Superturn): 120kg
• Bohrleistung in Stahl: 16mm
• Fräsleistung Planfräser: 50mm
• Fräsleistung Schaftfräser: 16mm
• Spindelaufnahme (Frässpindel): MK 2
• Spindelausladung: 169mm
• Pinolenhub: 50mm
• Fräskopfhub: 210mm
• Fräskopf Schwenkbereich: ± 90°
• Drehzahlbereich 1, stufenlos (MFB): 50 – 1125UpM
• Drehzahlbereich 2, stufenlos (MFB): 100 – 2250UpM
• Motorleistung (MFB): 500W
• Netzanschluss (MFB): 230/50V/Hz
• Höhe ab Maschinenbett: 790mm
• Gewicht (MFB): 55kg
