Elmag Universal-Bettfräsmaschine UBF 140 V

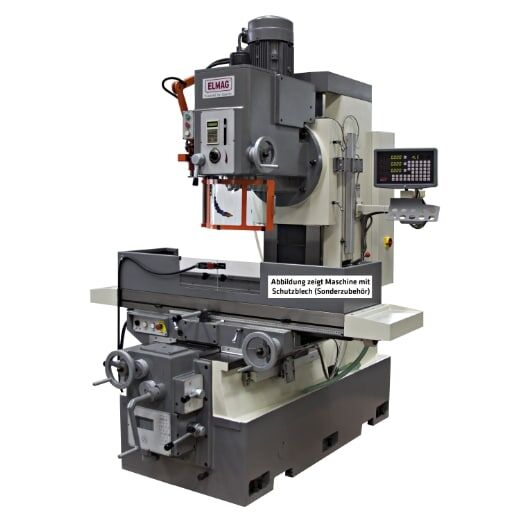

Universal-Bettfräsmaschine UBF 140 V

Die UBF 140 V Bettfräsmaschine ist für das großflächige, kräftige Zerspanen von Stahl- und Gusswerkstoffen konzipiert – Merkmale sind die schwere, vibrationsdämpfende Maschinenkonstruktion aus Grauguss, besonders breite Führungsbahnen, ein hoch belastbarer, präzise geführter Kreuztisch mit je 9 Vorschubstufen in zwei Koordinatenachsen und das mit 7.500 Watt extra leistungsstarke Antriebsaggregat.

Dank eines vertikal geführten Maschinenkopfes mit 9 Vorschubstufen und einer hochpräzisen Frässpindel mit stufenlos einstellbarer Drehzahl sind auch feine Werkstückdetails wie Passungsflächen, Passfedernuten, Langlöcher, Kleingewinde etc. realisierbar. Für optimale Positionskontrolle sorgt stets eine digitale Positionsanzeige.

Serienausstattung

• inklusive digitaler Positionsanzeige
• Maschinenschraubstock 6“ / 150 mm
• Anzugsspindel M24
• Werkzeugsatz
• Bedienungsanleitung / CE

Sonderzubehör

• Blechabdeckung bei Tisch

Details

• X/Y/Z-Automatik und Eilgang
• Fräsleistung Ø 200 / 63 mm
• Kubatur 1.400 x 400 x 650 mm
• Spindelausladung 510 mm
• Tischweg 800 x 400 mm
• Schwenkbarer Fräskopf ±30°
• Antriebsmotor 7.500 W, 400 V
• Frequenzumformer für stufenlos einstellbareDrehzahl 40 – 1.800 UpM
• Digitale Drehzahlanzeige
• Rechts- und Linkslauf
• Frässpindel mit Präzisionslager
• Anzugsspindel für hohe Sicherheit
• Fräskopf mit 9 Vorschubstufen und Eilgang
• Bohrtiefenskala und -anschlag
• Leichtgängiger, präziser Kreuztisch mit T-Nuten und Kühlmittelrinne
• Kreuztisch X- und Y-Achse mit 9 Vorschubstufen
• Zentralschmierung
• Kühlmittelsystem mit Rücklauf
• Halogen-Frästischbeleuchtung
• Mit digitaler Positionsanzeige

Technische Daten

• Bohrleistung in Stahl 80 mm
• Gewindeschneidleistung M56
• Fräsleistung Planfräser 200 mm
• Fräsleistung Schaftfräser 63 mm
• Spindelaufnahme (Drehspindel) ISO 50
• Drehzahlbereich 40 – 1800 UpM
• Drehzahlstufen stufenlos
• Pinolenhub 105 mm
• T-Nuten / Breite x Abstand 3 / 18 x 100 mm
• Fräskopfhub 500 mm
• Spindelausladung 510 mm
• Fräskopf Schwenkbereich ± 30 °
• Pinolenabstand Tisch 150 – 650 mm
• Frästischfläche 1400 x 400 mm
• Tischweg X x Y 1000 x 400 mm
• Vorschubstufen X/Y/Z 9
• Eilgänge X/Y/Z Ja
• Motorleistung 7500 W
• Vorschubantrieb 750 W
• Kühlmittelpumpe 40 W
• Netzanschluss 400/50-60 V/Hz
• Kühlmittelpumpleistung 12 l/min
• Kubatur 1400 x 400 x 650 mm
• Länge x Breite 2290 x 1770 mm
• Höhe 2120 mm
• Gewicht 3660 kg
