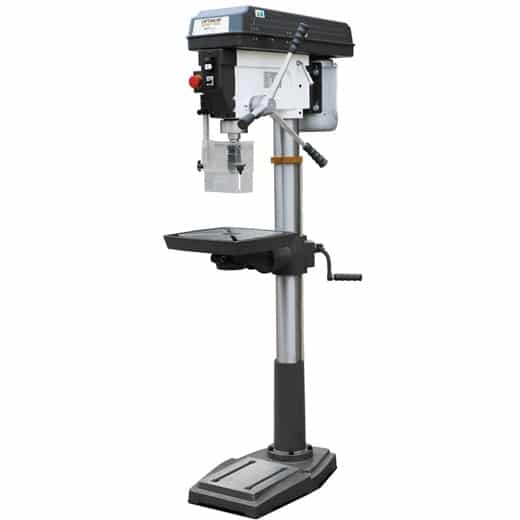

Säulenbohrmaschine OPTIdrill DQ 32

Säulenbohrmaschine OPTIdrill DQ 32

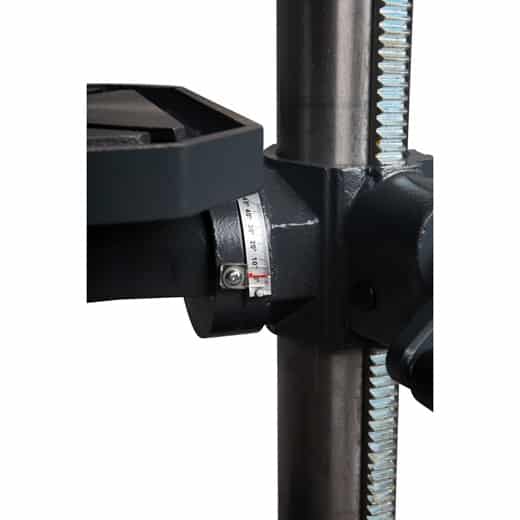

• Präzise gearbeiteter Bohrtisch, ± 45° seitlich kippbar und 360° drehbar
• Massive, groß dimensionierte Bodenplatte mit Nuten, rückseitig stark verrippt
• Geschliffener Vielzahn-Mitnehmer

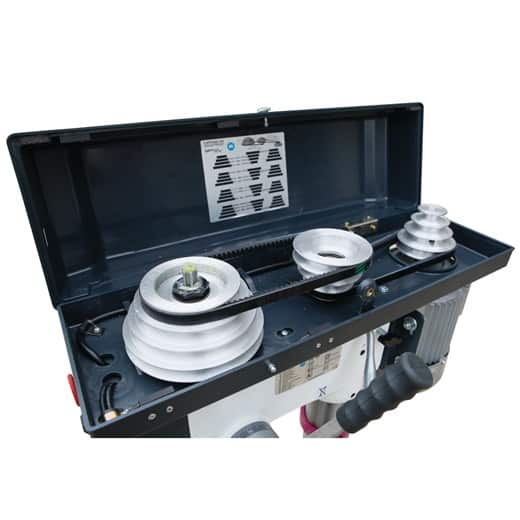

• Beste Kraftübertragung durch Aluminium-Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen
• Garantierte Rundlaufgenauigkeit besser als 0,03 mm in der Bohrspindel gemessen
• Bohrspindel mit Präzisionskugellager
• Schnellspannbohrfutter im Standardlieferumfang
• Riemenabdeckung mit Sicherheitsschalter
• Bedienungsfreundlicher Schalter nach IP 54
• Separater Not-Halt-Schlagschalter

Technische Details

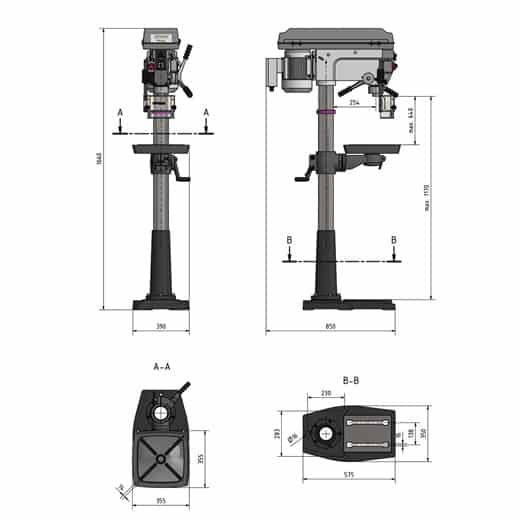

• Länge (Produkt) ca. 850 mm
• Säulendurchmesser 92 mm
• Breite/Tiefe (Produkt) ca. 390 mm
• Höhe (Produkt) ca. 1660 mm
• Gewicht (Netto) ca. 120 kg
• Bohrleistung Stahl (S235JR) 30 mm
• Dauerbohrleistung Stahl (S235JR) 25 mm

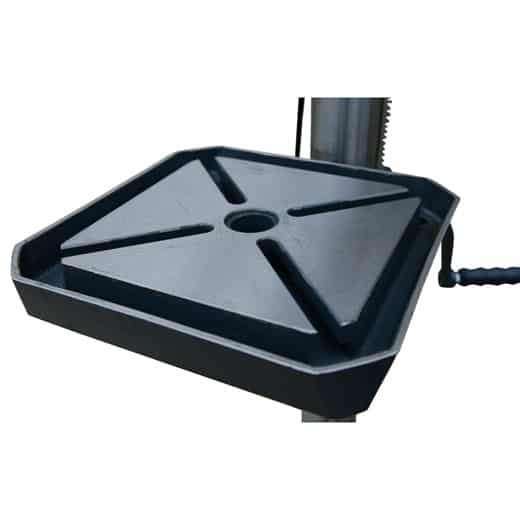

• Bohrtisch Arbeitsfläche Länge 355 mm
• Bohrtisch Arbeitsfläche Breite 355 mm
• Bohrtisch Art der T-Nuten diagonal
• Bohrtisch T-Nuten Größe 14 mm
• Bohrtisch T-Nuten Anzahl 2
• Bohrtischdrehung 360°
• Bohrtischneigung 45°
• Traglast Bohrtisch 55 kg
• Abstand Spindel – Bohrtisch max. 640 mm
• Drehzahlbereich 120 – 1810 min¯¹
• Anzahl der Drehzahlbereiche 9
• Leistung Antriebsmotor 1,1 kW
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Abstand Spindel – Maschinenfuß max. 1170 mm
• Maschinenfuß Arbeitsfläche Länge 575 mm
• Maschinenfuß Arbeitsfläche Breite 350 mm
• Maschinenfuß T-Nuten Größe 15 mm
• Maschinenfuß T-Nuten Anzahl 2
• Maschinenfuß T-Nuten Abstand 138 mm
• Pinolenhub 120 mm
• Spindelaufnahme MK 4
• Ausladung 254 mm

Lieferumfang

• Schnellspannbohrfutter 1 – 16 mm
• T-Nutensteine
• Morsekonus MK 3/B16 (DQ 25)
• Morsekonus MK 4/B16 (DQ 32)
• Austreiber
