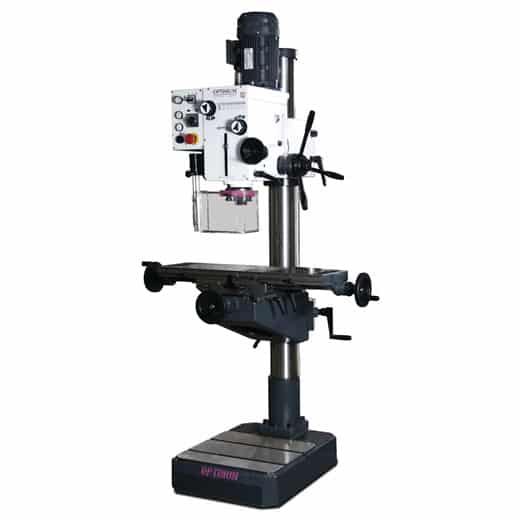

Säulen-Getriebebohrmaschine mit Kreuztisch OPTIdrill DH 40CT

Säulen-Getriebebohrmaschine mit Kreuztisch OPTIdrill DH 40CT

• Schwere, massive Gussausführung

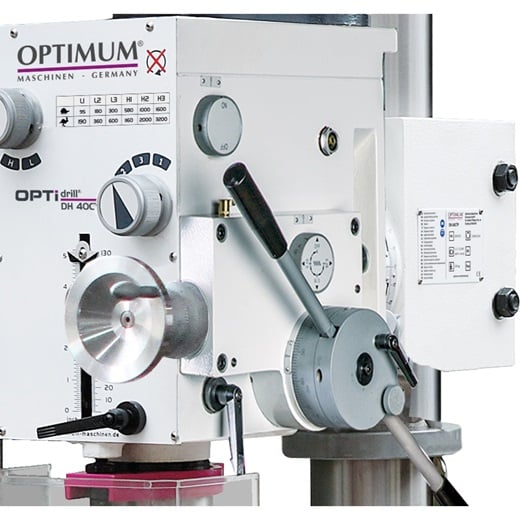

• Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
• Großer Drehzahlbereich von 95 – 3.200 min-1
• Zweistufiger Qualitäts-Industrieelektromotor

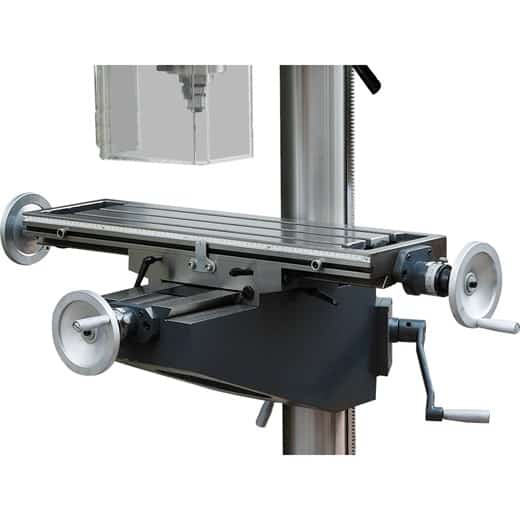

• Groß dimensionierter, massiver Kreuztisch, präzise oberflächenbearbeitet, über 3 Handräder verstellbar, mit eingearbeiteter Längsmaß-Skala
• Einstellbare Endanschläge am Kreuztisch
• Getriebekopf und Tisch können in der Höhe verstellt werden
• Tischführungen sind über nachstellbare Keilleisten präzise einstellbar
• Massive, präzise oberflächenbearbeitete Grundplatte; durch Wegschwenken des Kreuztisches als Arbeitsfläche für besonders hohe Werkstücke verwendbar
• Rechts-/Linkslauf
• Bohrtiefenanschlag
• Gewindeschneidfunktion

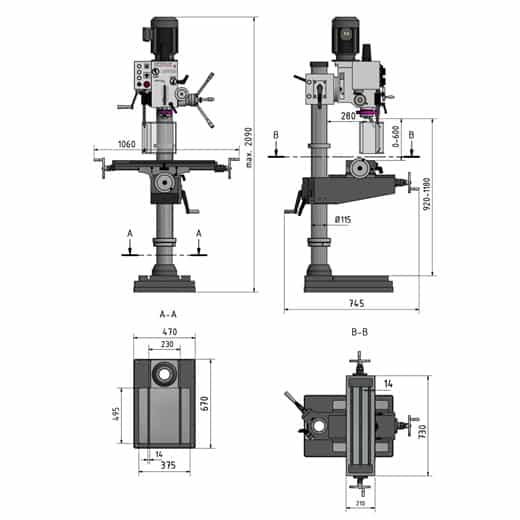

Technische Details

• Anzugsstange M 16
• Säulendurchmesser 115 mm
• Länge (Produkt) ca. 1060 mm
• Breite/Tiefe (Produkt) ca. 745 mm
• Höhe (Produkt) ca. 2090 mm
• Gewicht (Netto) ca. 370 kg
• Bohrleistung Stahl (S235JR) 32 mm
• Dauerbohrleistung Stahl (S235JR) 25 mm
• Gewindeschneiden Stahl (S235JR) M 16
• Schaftfräsergröße max. 25 mm
• Messerkopfgröße max. 76 mm
• Bohrtisch Arbeitsfläche Länge 730 mm
• Bohrtisch Arbeitsfläche Breite 210 mm
• Bohrtisch T-Nuten Größe 14 mm
• Bohrtisch T-Nuten Anzahl 3
• Bohrtisch T-Nuten Abstand 63 mm
• Traglast Bohrtisch 50 kg
• Abstand Spindel – Bohrtisch max. 600 mm
• Drehzahlbereich 95 – 3200 min¯¹
• Anzahl der Drehzahlbereiche 2 x 6 Stufen
• Leistung Antriebsmotor 1,1 / 1,5 kW
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Abstand Spindel – Maschinenfuß max. 1180 mm
• Maschinenfuß Arbeitsfläche Länge 495 mm
• Maschinenfuß Arbeitsfläche Breite 375 mm
• Maschinenfuß T-Nuten Größe 14 mm
• Maschinenfuß T-Nuten Anzahl 2
• Maschinenfuß T-Nuten Abstand 230 mm
• Maschinenfuß Länge 670 mm
• Maschinenfuß Breite 470 mm
• Pinolenhub 120 mm
• Pinolendurchmesser 75 mm
• Spindelaufnahme MK 4
• Ausladung 280 mm
• Bohrkopf Drehung 360°

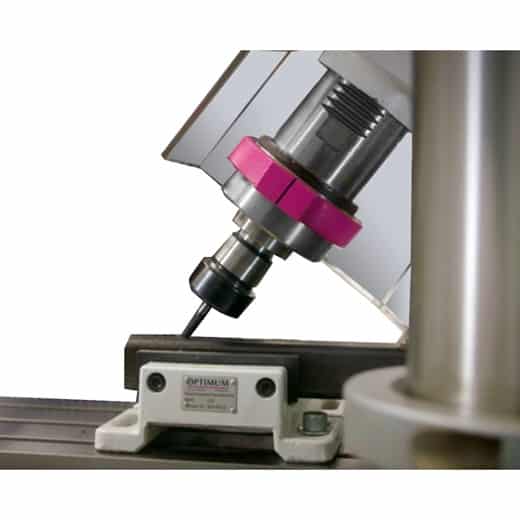

• Bohrkopf Neigung 45°
• Pinolenvorschub manuell
• Bohrkopf Höhenverstellung 260 mm
• Verfahrweg X-Achse manuell 480 mm
• Verfahrweg Y-Achse manuell 180 mm
• Verfahrweg Z-Achse manuell 560 mm

Lieferumfang

• Zahnkranzbohrfutter 1 – 13 mm / B 16
• T-Nutensteine
• Adapter MK 4-MK 3
• Aufnahmedorn MK 4 / B16
• Bedienwerkzeug
