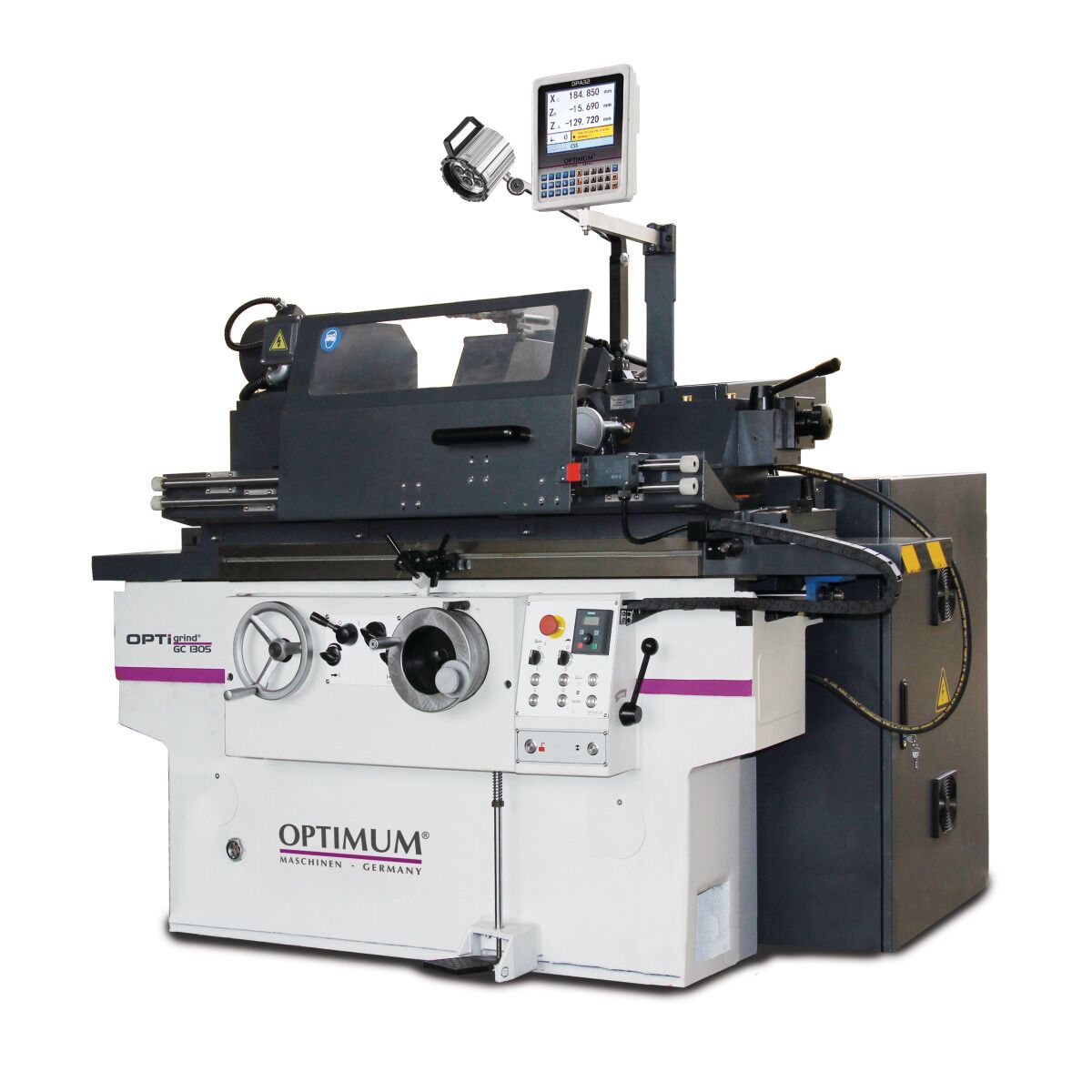

Rundschleifmaschine OPTIgrind GC 1305

Rundschleifmaschine OPTIgrind GC 1305

• Schweres, einteiliges stark verripptes und breites Maschinenbett
• Führungsbahnen induktionsgehärtet und geschliffen

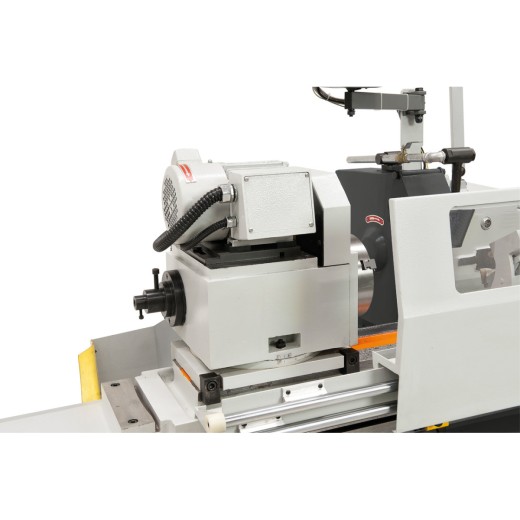

• Massiver Spindelstock mit hochgenauer, kegelrollengelagerter Hauptspindel überzeugt durch herausragende Stabilität unter Last
• Hohe Laufruhe bei maximaler Spindeldrehzahl
• Alle Getriebezahnräder sind großdimensioniert, gehärtet und geschliffen

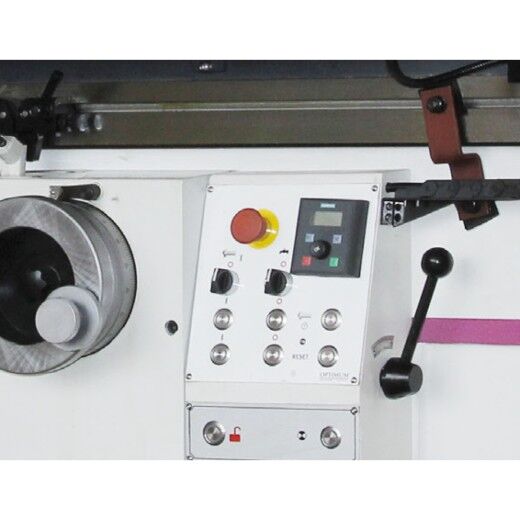

• Joystick-Schaltung für X- und Z-Vorschub direkt am Support
• Manuell geschaltetes 4-Stufen-Vorgelegegetriebe, hochwertige Frequenz-Regeltechnik
• Eilgang für X- und Z-Achse ermöglichen schnelle Positionierung des Supports und verringert Nebenzeiten
• Einstellbare Überlastkupplung im Schlosskasten schützt die Vorschubmechanik vor Beschädigungen und Ausfällen

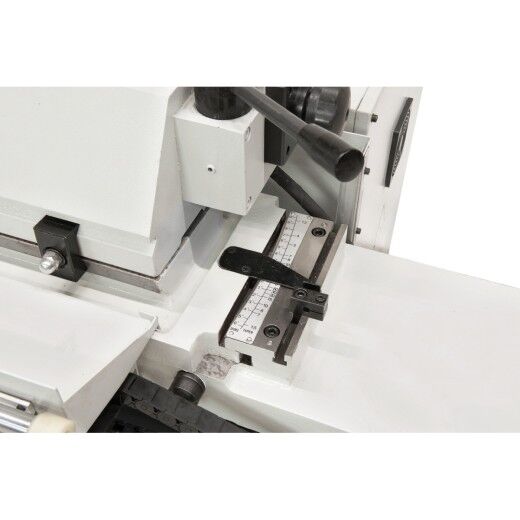

• Für konische Schleifvorgänge kann der Tisch gekippt werden – die Skala ermöglicht eine präzise Einstellung auf die gewünschte Position
• Der Spindelkopf neigt sich für konische Schleifvorgänge von 0 bis 90°
• Die Längsführung des Tisches und die Kreuzführung des Schleifspindelmaterials sind jeweils mit V- und Flachführung ausgestattet
• Die Schleifspindel verfügt über beidseitige Lager und einstellbare Flachgitter
• Schwenkbarer Spindelschaft (bis zu 180°) für Innenschleifarbeiten

Technische Daten

• Spitzenhöhe 135 mm
• Verfahrweg Arbeitstisch max. 640 mm
• Schleiflänge 500 mm
• Schleifdurchmesser ohne Lünette 8 – 200 mm
• Schleifdurchmesser mit Lünette 8 – 60 mm
• Schleifdurchmesser ohne Lünette innen 25 – 100 mm
• Schleifdurchmesser mit Lünette innen 35 – 100 mm
• Schleiftiefe innen 125 mm
• Werkstückgewicht zwischen den Spitzen max. 50 kg
• Schwenkbereich des Arbeitstisches Rechts / Links +3 / -9°
• Stufenloser Tischvorschub in der Längsachse 0,1 – 4 mm
• Verfahrweg pro Umdrehung des Handrads 1 mm
• Verfahrweg pro Teilstrich des Handrades 0,005 mm
• Arbeitsspindel Drehzahlbereich 25 – 380 min¯¹
• Arbeitsspindelstockes Schwenkbereich 0 – 45°
• Spindelkegel MK 4

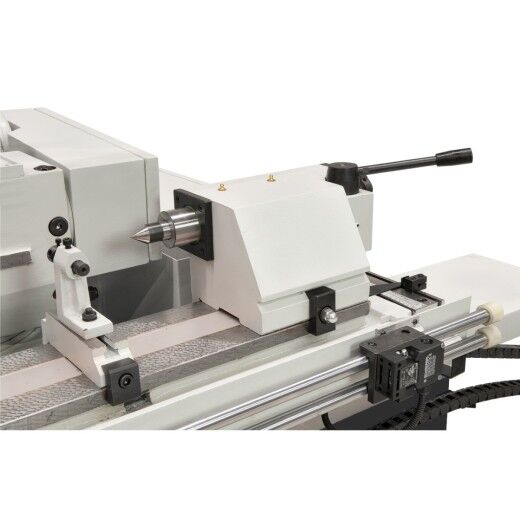

• Reitstockkegel MK 4
• Verfahrweg Pinolen 25 mm
• Länge (Produkt) ca. 2250 mm
• Breite/Tiefe (Produkt) ca. 1600 mm
• Höhe (Produkt) ca. 1500 mm
• Gewicht (Netto) ca. 2200 kg
• Leistung Antriebsmotor 4 kW
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
