RÖHM-Vierbacken Drehfutter

RÖHM-Vierbacken Drehfutter

Vierbacken-Drehfutter sind besonders gut geeignet für die Aufnahme von Vierkant-, Mehrkant- oder Formdrehelementen, die in Dreibacken-Drehfutter nicht zu spannen sind.

• Leichtgängiges, rasches Spannen ohne besonderen Kraftaufwand
• Spannbacken über den gesamten Spannbereich verstellbar, wend- und austauschbar
• Einfache Schmierung

Gusskörper versus Stahlkörper

• Gusskörper-Modelle ZG3 und ZG4: Etwas günstiger, Drehzahlbegrenzung auf zulässiger Umfanggeschwindigkeit für Gusseisen abgestimmt
• Stahlkörper-Modelle ZS3 und ZS4: Höher belastbar, deutlich mehr Speed

Details

• Bewährte, hochwertige Planspiralfutter für universellen Einsatz
• Zentrisch spannende Drei- und Vierbackenfutter nach DIN 6350 für hohe Spannkräfte und Belastungen durch schwere Werkstücke, hohe Drehzahlen und große Zerspanleistung
• Sehr robuster Guss- (ZG) oder Stahlkörper (ZS), niedrige Bauweise

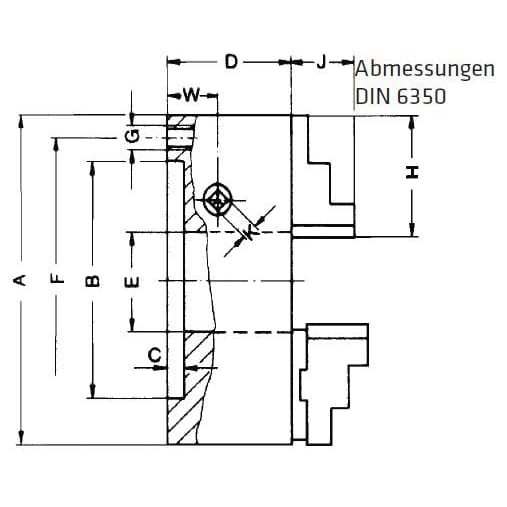

• Mit zylindrischer Zentrieraufnahme (Maße B, C)
• Rund – und Planlaufgenauigkeit entsprechend DIN 6386
• Sehr gute Wiederholungsspanngenauigkeit
• Einsatz auf Drehmaschinen, Rundtischen, Teilapparaten, etc.
• Durchgangsbohrung für Stangenbearbeitung
• Mit je einem Satz Bohr- und Drehbacken, gehärtet und geschliffen:-3 bzw. 4 Stück Bohr-Spannbacken BB nach außen abgestuft-3 bzw. 4 Stück Dreh-Spannbacken DB nach innen abgestuft
• Mit Spannschlüssel und Befestigungsschrauben

Technische Daten

• Zoll: 8Zoll
• Drehzahl max., Stahlkörper ZS: 4000UpM
• Drehmoment am Schlüssel: 140Nm
• Gesamtspannkraft: 55kN
• Außenspannung Ø Größe A1 BB: 4 – 100mm
• Außenspannung Ø Größe A2 DB: 4 – 100mm
• Außenspannung Ø Größe A3 DB: 56 – 152mm
• Außenspannung Ø Größe A4 DB: 104 – 200mm
• Innenspannung Ø Größe J1: 44 – 140mm
• Innenspannung Ø Größe J2: 92 – 186mm
• Umlaufdurchmesser: 238mm
• Drehfutter Außendurchmesser: 200mm
• Zentrieraufnahme-Durchmesser: 160mm
• Tiefe Zentrieraufnahme: 4mm
• Körperhöhe: 73.5mm
• Durchgangsbohrung Durchmesser: 55mm
• Lochkreis-Durchmesser: 176mm
• Zentrierflanschgewinde: 3 x M10
• Backenlänge: 69mm
• Backenhöhe Überstand: 32.5mm
• Schlüsselweite: 11mm
• Triebhöhe: 25.7mm
• Gewicht: 14.6kg
