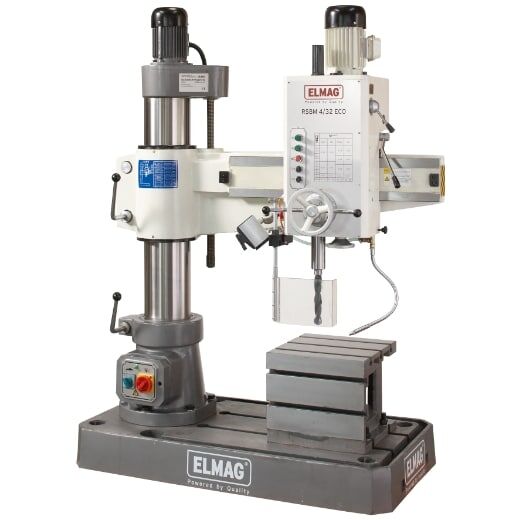

Radial-Säulenbohrmaschine RSBM 4/32 ECO

Radial-Säulenbohrmaschine RSBM 4/32 ECO

Die RSBM-Modelle mit einer Bohrleistung von 32 bis 100 mm ermöglichen eine flexible Positionierung des Bohrwerkzeugs entlang eines höhenverstellbaren Auslegers. Bei Distanzbohrungen kann ein zeitaufwändiges Umspannen weitgehend entfallen.

Die RSBM sind daher eine optimale Lösung für das Bohren, Reiben und Gewindeschneiden großer Werkstücke, wie z.B. Stahlträger, Schweißkonstruktionen oder Gussteile – ideal für den variablen Einsatz im Stahl- und Maschinenbau sowie für die Gussteil-Nachbearbeitung.

Serienausstattung

• Schnellspannbohrfutter B 16, 1 – 16 mm
• Kegeldorn MK 4 / B 16
• Reduzierhülse MK 4 / MK 3
• Werkzeugsatz mit Austreibkeil
• Bedienungsanleitung / CE

Details

• Grundkörper aus stark verripptem, feinkörnigem Grauguss
• Äußerst vibrationsarm und laufruhig
• Hydraulisch geschaltetes, im Ölbad laufendes Spindel- und Vorschubgetriebe – Modell 4/32 ECO mechanisch schaltbar
• Getrieberäder aus Chrom-Nickel-Stahl, gehärtet und präzisionsgeschliffen
• Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
• Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
• Rechts- und Linkslauf
• Bohrkopfhub mittels Hubspindel-antrieb, gehärtete Hubspindel
• Ausleger-Führungsbahnen gehärtet und präzisionsgeschliffen
• Ausleger- und Bohrkopfklemmung bis RSBM 4/40 mechanisch, ab RSBM 4/50 hydromechanisch
• Bohrspindelschutzabdeckung
• Bohrtiefenskala und -anschlag
• Bohrtischwürfel mit T-Nuten
• Halogen-Bohrtischbeleuchtung
• Maschinensockel mit T-Nuten
• Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel

Technische Daten

• Bohrleistung in Stahl 32 mm
• Gewindeschneideleistung M22
• Spindelaufnahme (Drehspindel) MK 4
• Drehzahlbereich 75 – 1220 UpM
• Drehzahlstufen 16
• Pinolenhub 240 mm
• Pinolenvorschubstufen 3
• Pinolenvorschub 0,10 – 0,25 mm/U
• T-Nuten, Breite (Tisch/Sockel) 18/22 mm
• Bohrkopfhub 500 mm
• Spindelausladung 320 – 820 mm
• Bohrkopf drehbar ± 180 °
• Pinolenanbstand Sockel 860 mm
• Pinolenabstand Tisch 0 – 500 mm
• Bohrtischfläche 400×400 mm
• Bohrtischhöhe 350 mm
• Motorleistung 1500 W
• Hubspindelantrieb 750 W
• Netzanschluss 400/50 V/Hz
• Kühlmittelpumpe 125 W
• Kühlmittelpumpleistung 25 l/min
• Kubatur 400x400x500 mm
• Länge x Breite 1600 x 720 mm
• Höhe (gesamt) 2100 mm
• Gewicht 1425 kg
