Multifunktions-Schweißinverter, tragbar GRUND-SET

Multifunktions-Schweißinverter, tragbar GRUND-SET

Flexibel einsetzbar für MIG/MAG, WIG DC und MMA. Kontinuierlicher oder gepulster Betrieb (MIG/MAG / WIG), ideal z.B. für dünnes Alu, Nirosta und Präzisionsnähte.

MIG/MAG-Synergieprogramme und -Funktionen

• 19 optimierte MIG/MAG-Synergieprogramme, einfache Auswahl nach Materialart, Gasart und Drahtdurchmesser
• Betriebsarten normal, SYN oder PULSED 2- oder 4-Takt, Punktschweißzeit 0-10s, No Gas/Fülldrahtschweißen
• MOTOR SLOPE: Soft-Start-Drahtvorschub 0 – 1,5 s
• ARC CONTROL: Lichtbogendrosselung 0 – 11 (Inductance)
• BBT: Drahtrückbrand 1 – 10
• POST GAS: Gasnachströmzeit 0 – 5 s
• 4-Takt: END POWER 30 – 100 %, 0,2 – 2 s für Kraterfüllung

WIG-Funktionen

• LIFT WIG-Zündfunktion
• Betriebsarten normal oder WIG IMPULS, 2- oder 4-Takt
• 4-Takt: PULS FREQ 20 – 250 Hz, WIG BALANCE 20 – 80 %, WIG 2-WERT, SLOPE UP/-DOWN 0 – 10/20 s, END POWER 5 – 200 A, POST GAS 0 – 5 s

MMA-Funktionen

• HOT START+ und ANTI STICK

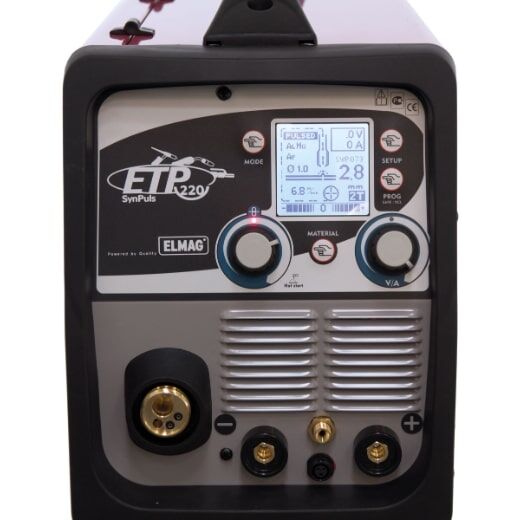

• Mikroprozessorsteuerung mit 3,3′-Digitaldisplay
• VRD: Energiespargerät mit geringer Leerlaufspannung
• GEN POWER: Betrieb mittels Stromgenerator möglich

Einsatzbeispiele

• KFZ-Betriebe
• Reparatur-/Montagebereich
• Spenglereien
• Kundendienst
• Metall-, Wintergarten- & Fensterbau

Materialien

• Stahl
• CrNi
• Alu
• MIG-Hartlöten

Technische Daten

• Materialstärke: 0,5 – 8mm
• Stahldraht-Durchmesser: MIG/MAG 0,6 – 1,0mm
• Edelstahldraht-Durchmesser: MIG/MAG 0,8 – 1,0mm
• Aluminiumdraht-Durchmesser: MIG/MAG 0,8 – 1,2mm
• Hartlötdraht-Durchmesser: MIG/MAG 0,8 – 1,0mm
• Fülldraht-Durchmesser: MIG/MAG 0,8 – 1,0mm
• Schweißdraht-Rollendurchmesser: MIG/MAG 100 / 200mm
• Schweißdraht-Rollengewicht: MIG/MAG 5kg
• Schweißelektroden-Durchmesser: MMA 1,6 – 4,0mm
• Schweißstrom-Einstellbereich: MIG/MAG 20-200 A / WIG DC 5-200 A / MMA 5-200A
• Elektronische Schweißstromregelung: stufenlos
• 100 % Einschaltdauer (10 min. bei 40 °C) bei Schweißstrom: MIG/MAG 140 / WIG DC 120 / MMA 120A
• Einschaltdauer (10 Min bei 40°C) bei max. Schweißstrom: MIG/MAG 35/200 / WIG DC 35/200 / MMA 35/200% / A
• Leerlaufspannung: MIG/MAG 35 / WIG DC 65 / MMA 65V
• Netzanschluss / Phasen: 230 / 1V / ~
• Netzfrequenz: 50Hz
• Netzstromtoleranz: ± 10%
• Netzabsicherung träge: 32AT
• Thermischer Überlastschutz: Ja
• Isolationsklasse: H
• Schutzart (IP): 22
• Aufnahmeleistung l1 max. / l1 eff.: MIG/MAG 33/21 A / WIG DC 26,5/14,5 A / MMA 37,5/21,5A
• Masseanschluss-Stecker / Querschnitt: 9 / 25Ø / mm²
• Anschlussstecker: 230 / CEE 32
• Breite: 280mm
• Tiefe: 500mm
• Höhe: 420mm
• Gewicht: 17kg

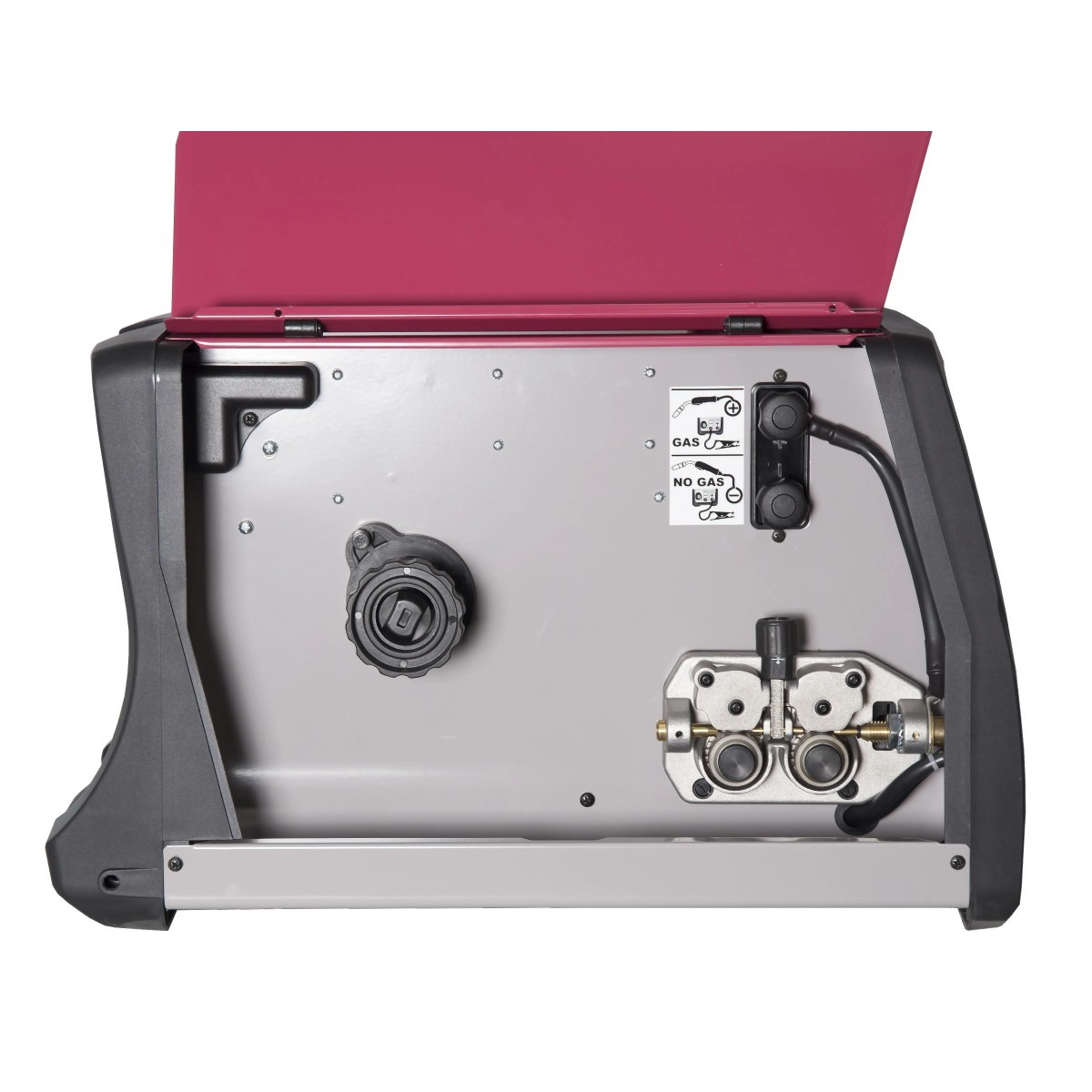

• Vorschubantrieb: 4Rollen

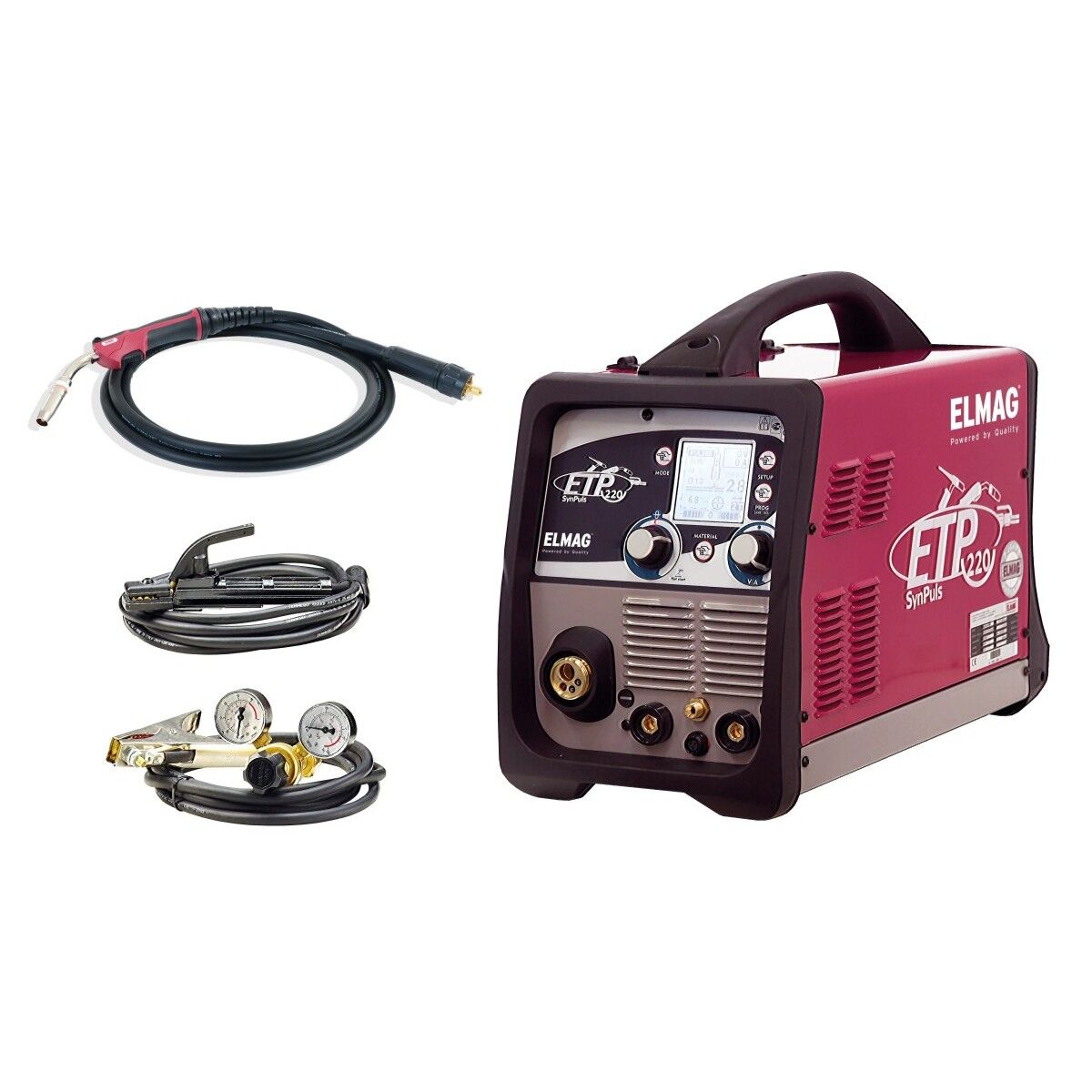

Ausstattung des ETP 220 SynPuls – GRUND-SETMIG/MAG (+Puls), WIG (DC), MMA

• ETP 220 SynPuls
• Elektrodenhalter-Kabel 25mm²/4m
• Stecker 16/25mm²
• Massekabel 25mm²/3m
• Stecker 16/25mm²
• Druckregler mit 2 Manometer
• 3,5m Kohle-PTFE-Seele
• je 2 Stk. Vorschubrollen für 0,6/0,8 mm & 1,0/1, 2 f. Fe/CrNi/CuSi, TS & 0,8/1,0 Alu, HA
• Schlauchpaket orig. BINZEL MB EVO 25/3m

HINWEIS: Netzanschluss einphasig/32 Ampere notwendig. Klären Sie vor Installation die örtlichen Gegebenheiten mit Ihrem EVU!
