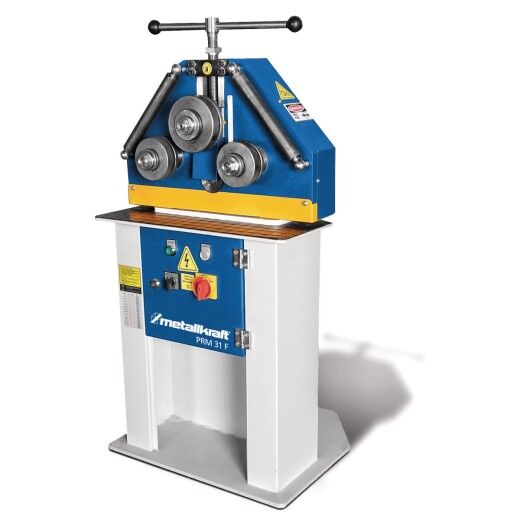

Motorische Ringbiegemaschine PRM 31 F

Motorische Ringbiegemaschine PRM 31 F

• schwere Schweißkonstruktion aus Stahl
• horizontale und vertikale Arbeitsmöglichkeit

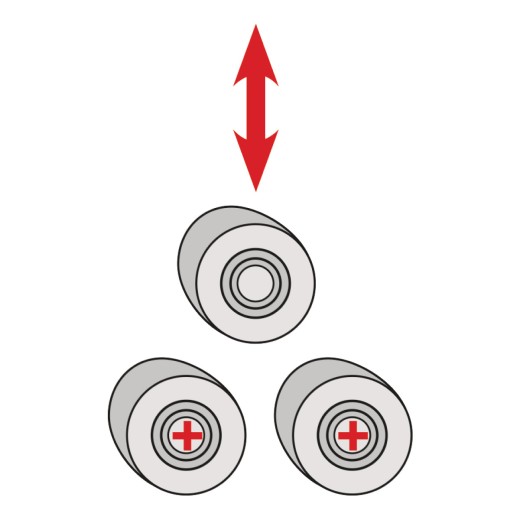

• untere Walzen direkt, motorisch angetrieben
• Walzen sind gehärtet
• Wellen aus Spezialstahl, gehärtet und geschliffen
• Zustellung über obere Walze
• seitliche Richtrollen, stufenlos verstellbar
• 2 angetriebene Rollen
• kraftvoller 400 V Motor
• Links-/Rechtslauf mittels Fußpedal
• Mobiles Steuerpult mit Fußbedienung

Sonderzubehör

• Rohrbiegewalzen
• Winkelbiegewalzen
• Sonderrichtrollen
• Profilbiegewalzen
• Kunststoffwalzen für weiche Materialien
• Einrichtung zum Verdrehen von Stäben
• Spiralbiegewerkzeug

Technische Daten

• Länge (Produkt) ca. 600 mm
• Breite/Tiefe (Produkt) ca. 800 mm
• Höhe (Produkt) ca. 1450 mm
• Gewicht (Netto) ca. 220 kg
• Biegeleistungen Profil-Typ Standard
  • Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [1] 30 mm
  • Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 900 mm
  • Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [2] 10 mm
  • Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 200 mm
  • Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/mm²) [1] 80 x 15 mm
  • Flachmaterial leichte Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 700 mm
  • Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/mm²) [2] 30 x 6 mm
  • Flachmaterial leichte Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 400 mm
  • Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [1] 50 x 10 mm
  • Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 800 mm
  • Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [2] 20 x 6 mm
  • Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 300 mm
  • T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [1] 50 x 6 mm
  • T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm
  • T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [2] 20 x 3 mm
  • T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 400 mm
  • Erläuterung zu T-Profil Steg oben Zusätzliche Distanzscheiben evtl. erforderlich
  • T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [1] 50 x 6 mm
  • T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm
  • T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [2] 20 x 3 mm
  • T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 400 mm
  • T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [1] 50 x 6 mm
  • T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm
  • T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [2] 20 x 3 mm
  • T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 400 mm
  • UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [1] U50x25 mm
  • UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm
  • UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [2] U30x15 mm
  • UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 400 mm
  • UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [1] U50x25 mm
  • UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm
  • UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [2] U30x15 mm
  • UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 400 mm
  • Erläuterung zu Biegeleistungen Profil-Typ Standard Die Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
• Biegeleistungen Profil-Typ optional
  • Quadratrohr Abmessungen (Streckgrenze 24 kg/mm²) [1] 40 x 3 mm
  • Quadratrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 1200 mm
  • Quadratrohr Abmessungen (Streckgrenze 24 kg/mm²) [2] 30 x 2 mm
  • Quadratrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 800 mm
  • Rechteckrohr schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [1] 50 x 30 x 3 mm
  • Rechteckrohr schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 1200 mm
  • Rechteckrohr schwere Achse Abmessungen (Streckgrenze 24 kg/mm²) [2] 40 x 20 x 2 mm
  • Rechteckrohr schwere Achse min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 800 mm
  • Rundrohr Abmessungen (Streckgrenze 24 kg/mm²) [1] 38,1 x 2,9 mm
  • Rundrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm
  • Rundrohr Abmessungen (Streckgrenze 24 kg/mm²) [2] 6,35 x 1,8 mm
  • Rundrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 300 mm
  • Rundes Profil Abmessungen (Streckgrenze 24 kg/mm²) [1] 30 mm
  • Rundes Profil min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 900 mm
  • Rundes Profil Abmessungen (Streckgrenze 24 kg/mm²) [2] 10 mm
  • Rundes Profil min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 200 mm
  • gleichschenkliges Winkelprofil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [1] 40 x 40 x 5 mm
  • gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm
  • gleichschenkliges Winkelprofil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm²) [2] 30 x 30 x 4 mm
  • gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] 300 mm
  • gleichschenkliges Winkelprofil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [1] 35 x 35 x 5 mm
  • gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] 600 mm
  • gleichschenkliges Winkelprofil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm²) [2] 30 x 30 x 4 mm
  • Erläuterung zu Biegeleistungen Profil-Typ optionalDie Leistungsangaben gelten für Material mit einer max. Streckgrenze von 24kg/mm². Biegeleistung bei VA: Faktor 0,7
• Leistung Antriebsmotor 0,75 kW
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Wellendurchmesser oben 30 mm
• Wellendurchmesser unten 30 mm
• Walzendurchmesser oben 148 mm
• Walzendurchmesser unten 118 mm
• Geschwindigkeit 4 m/min

Lieferumfang

• Standard Biegerollen
• mobiles Fußpedal für Links-Rechtslauf mit Notaus
• Richtrollen
• Unterbau
