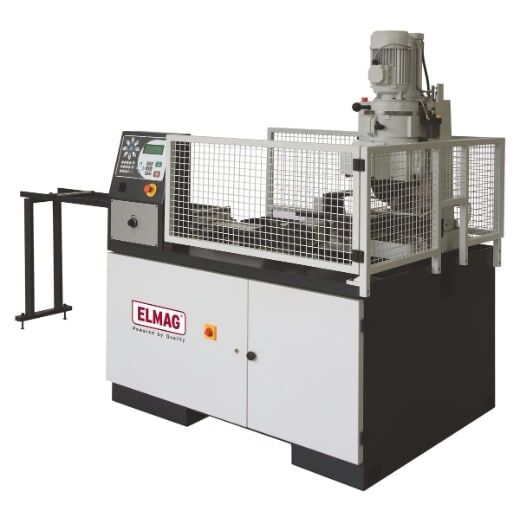

Metall-Kreissägemaschine

Metall-Kreissägemaschine

Vollautomatische Industrie-Kreissägen für rationelle Serienverarbeitung von Stangen- und Bündelmaterial aus Stahl, Nichteisenmetalle und Kunststoffen. Vollständiger Schneidezyklus mit hoher Durchsatzleistung nach Eingabe des Werkstückmaßes.

• Hoher Spanndruck: Hydrauliksystem V-AUTO H
• Einfache Materialzufuhr: breite Materialauflage mit drei Laufrollen, Länge 1.500 mm
• Hohe Positioniergenauigkeit: Referenzpunkt des Materialwagens einfach einstellbar
• Rasche Schnittwinkeleinstellungen – schwenkbarer Getriebekopf GKS mit Winkelskala und -sperren
• Schnitttiefe mit Schaltnoppen präzise einstellbar
• Beidseitiges Spannen: Materialwagen und Schnellspannschraubstock mit Antigrat-Werkstückhalter
• Leistungsstark: ideal dimensioniertes Antriebsaggregat mit zwei Drehzahlstufen
• Laufruhig und langlebig: Hochleistungsgetriebe mit Ölbad für Dauerschmierung
• Optimale Sägeblattkühlung: Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
• Stets sauberes Sägeblatt: mit Späneräumer
• Stufenlos einstellbare Schnittdrucksteuerung

Serienausstattung

• VA Metall-Kreissägemaschine CNC
• V-Auto H Hydraulik vollautomatisch
• CNC1-Steuerung (Einzelmaße)
• CNC9-Steuerung (9 Sägeprogramme)
• Späneräumer Sägeblattreinigung
• Materialauflage mit drei Laufrollen
• Materialwagen mit Schraubstock
• GKS Getriebekopf schwenkbar
• Winkelskala und Winkelsperren
• Vertikalhub/Schnitttiefe einstellbar
• SSS Schnellspannschraubstock
• Antigrat-Werkstückhalter
• SSP Schnellspanner hydraulisch
• Hochleistungsantrieb/Ölbadgetriebe
• Zentrales Bedienpanel
• SDS Schnittdrucksteuerung
• Kühlsystem mit Elektropumpe
• Schutzgitter feststehend
• Schutzbügel Sicherheitsabschaltung
• Not-Aus/Nullspannungsauslösung
• Stahlblechsockel und Spänewanne
• Werkzeug/Betriebsanleitung/CE

Details

• VA 370-L
• CNC9-Steuerung, ideal für flexible Einzel-, Klein- und Großserienproduktion
• Sägevollautomat hydraulisch- 9 Sägeprogramme, je 99 Einzelschritte- Stückzähler für 891 Schnittpositionen- Flexible Schnittprogrammierung
• Materialwagenvorschub max. 500 mm
• Rasche Gehrung – Winkelsperren bei 45-0-45-60 °
• Niedrige Drehzahl und hohes Drehmoment für INOX/NIRO/Edelstahl und harte Werkstoffe.

Technische Daten

• Rundrohr Schnittbereich bei 0°: Max. 120mm
• Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 120mm
• Vierkantrohr Schnittbereich bei 0°: Max. 100mm
• Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 100mm
• Rechteckrohr Schnittbereich bei 0°: Max. 170x100mm
• Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 130x100mm
• Sägeblatt-Außendurchmesser: 370mm
• Sägeblatt-Innendurchmesser: 32mm
• Schraubstockspannweite max.: 185mm
• Schnittwinkel: 45-0-45°
• Materialwagenvorschub max.: 600mm
• Drehzahlstufe 1 / 2: 12 / 25UpM
• Motorleistung Drehzahlstufe 1 / 2: 1500 / 2200W
• Netzanschluss: 400/50V/Hz
• Länge: 3500mm
• Breite: 1200mm
• Höhe: 1900mm
• Gewicht: 900kg
