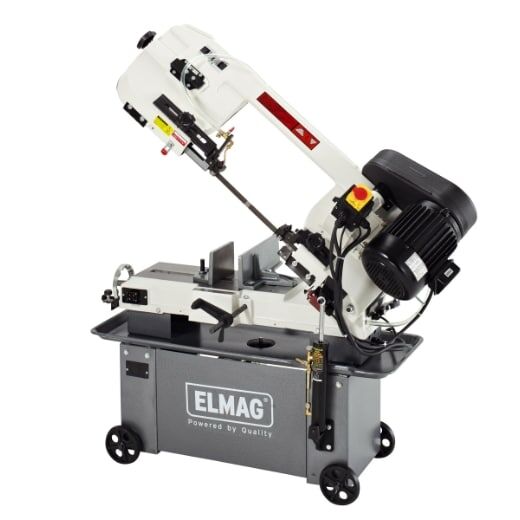

Metall-Bandsägemaschine Modell HY 180-4

Metall-Bandsägemaschine Modell HY 180-4

Ablängmaschinen, auch für Winkelschnitt geeignet: die bewährten HY-Bandsägen mit einachsigem Schwenkrahmen und drehbaren Spannbacken sind in vielen Metallwerkstätten zu finden. Sie bieten eine hervorragende Verarbeitung und eignen sich daher auch als kleine Zuschnittlösung für Industriebetriebe. HY-Modelle sind mit Keilriemenantrieb ausgestattet – ein wirksamer Schutz gegen Überlastung des Sägebandes.

HY 180-4 – Flexibler Einsatz

Leichte Bandsäge für Schnittgrößen bis 305×180 mm. Vier Drehzahlstufen für harte bis weiche Werkstoffe. Ausstattung mit Transporträdern für flexiblen, innerbetrieblichen Einsatz.

Serienausstattung

• HY Metall-Bandsägemaschine
• Absenkautomatik mit Regelventil
• Schnellspannschraubstock
• Stangensperre mit Materialanschlag
• Spannbackenwinkel verstellbar
• Hochleistungs-Keilriemenantrieb
• Getriebe mit Ölfüllung
• Ölbad für Dauerschmierung
• Kühlsystem mit Elektropumpe
• Sägebandräder mit Präzisionslagern
• Sägeband-Spureinstellung
• Sägebandspanner
• Sägebandführung vorne verstellbar
• Sägebandführung hinten verstellbar
• Spannlager vorne/hinten einstellbar
• Späneabstreifer und Spänebürste
• Greifschutz
• Sägebandschutz mit Endausschalter
• AutoOFF-Abschaltautomatik
• Not-Aus / Nullspannungsauslösung
• Stahlblechsockel mit Spänewanne
• Spänebehälter
• Transporträder
• Bandsägeblatt Bimetall Cobalt
• Werkzeug/Betriebsanleitung/CE

Einsatzbeispiele

• Metallbau
• Maschinenbau
• Gerätebau
• Anlagenbau
• Rohrleitungsbau
• Kesselbau
• Behälterbau
• Installateure
• KFZ-Werkstätten
• Karosseriebau
• Schlossereien
• Schmieden
• Spenglereien
• Isolierbetriebe
• Baubetriebe

Details

• Stufenlos einstellbarer Sägerahmenvorschub mit hydraulischer Absenkautomatik ABV mit Regelventil
• Rasches und präzises Spannen mit Schnellspannschraubstock SSS
• Handrad für rasches Positionieren: kurze Linksdrehung für Verschieben der Spannbacke, Rechtsdrehung für Spannen des Werkstoffes.
• Stangensperre mit Materialanschlag
• Schnittwinkel 0-45°
• Ideal dimensionierter Keilriemenantrieb 750 W, Getriebe mit Ölbad
• Vier Schnittgeschwindigkeiten 18/28/37/54 m/min bei 50 Hz
• Optimale Sägebandkühlung: Kühlsystem mit Elektropumpe, Dosierventil und Rücklauffilter
• Gleichmäßiger Sägebandlauf: ideal dimensionierte Sägebandränder mit Präzisionslagern und Spureinstellung
• Einfacher Sägebandwechsel: Spannen mit Drehgriff
• Enge, sichere Sägebandführung: beide Spannlager verstellbar.
• Präzise einstellbare Spannlagerpaare für spielfreie Anpassung an das Sägeband
• Sauber: mit Späneabstreifer und Spänebürste
• Betriebssicher: Sägebandschutz mit Endausschalter, Greifschutz, AutoOFF-Abschaltautomatik bei Sägeende, Not-Aus, Nullspannungsauslösung, CE-konform
• Plug & Play-Ausstattung mit Ölfüllung und hochwertigem Bandsägeblatt Bimetall Cobalt
• Zulassung für Sonderbetriebsart vertikales Schneiden mit aufgestelltem Sägerahmen

Technische Daten

• Rundrohr Schnittbereich bei 0°: Max. 180mm
• Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 110mm
• Vierkantrohr Schnittbereich bei 0°: Max. 180mm
• Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 110mm
• Rechteckrohr Schnittbereich bei 0°: Max. 305x180mm
• Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 180x110mm
• Sägebandlänge: 2360mm
• Sägebandhöhe: 20mm
• Sägebandstärke: 0,9mm
• Schnittwinkel: 0 – 45°
• Drehzahlstufen: 4
• Schnittgeschwindigkeit: 1: min. 18 / 2: 28 / 3: 37 / 4: max. 54m/min
• Sägebandantrieb Motorleistung: 750W
• Kühlmittelpumpe Motorleistung: 100W
• Netzanschluss: 400/50V/Hz
• Schalldruckpegel (Stahl): 71 / 73mm
• Einlaufhöhe: 530mm
• Länge: 1250mm
• Breite: 430mm
• Höhe: 1000mm
• Gewicht: 130kg
