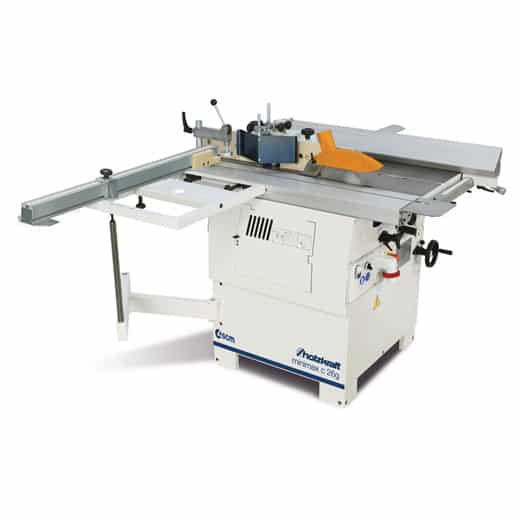

Mehrfachkombination minimax c 26g TERSA

Mehrfachkombination minimax c 26g TERSA

• Zum Sägen, Fräsen, Abrichthobeln, Dickenhobeln und optional Langlochbohren
• Die Arbeitstische aus stark verripptem Grauguss und das Untergestell aus geschweißtem Stahl garantieren Verwindungssteifigkeit und vibrationsfreies Arbeiten

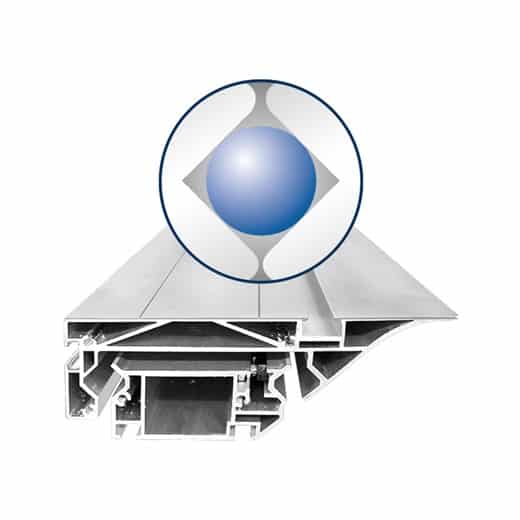

• Einzigartig in dieser Leistungsklasse: leichtgängiger Alu-Formatschiebeschlitten, eloxiert, mit Kugelkontaktsystem
• Schwenkbares Sägeblatt von 90° – 45°

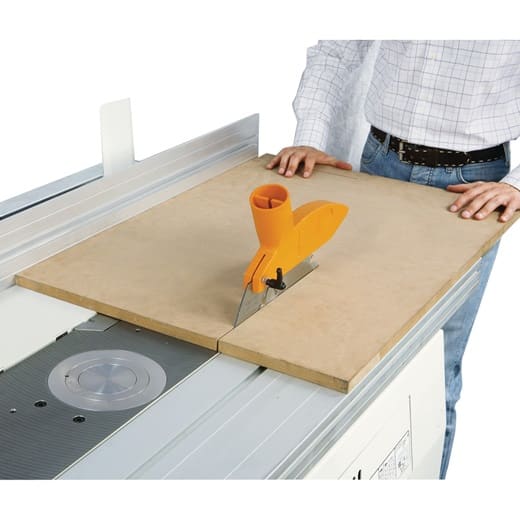

• Besäumrahmen mit Gradskala und Aluminium-Ablänganschlag für Winkelschnitte bei Platten und großen Werkstücken

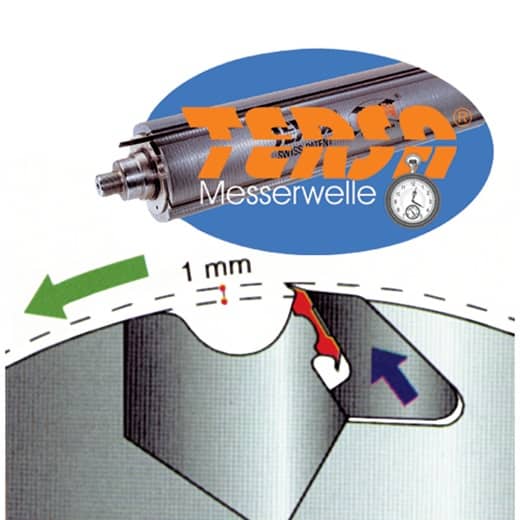

• Hobelaggregat mit TERSA-Schnellwechselsystem mit drei Hobelmessern

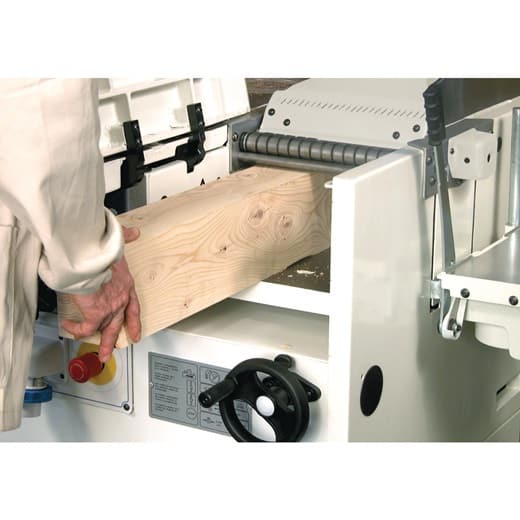

• Schräg verzahnte Stahleinzugswalze für konstanten Werkstückeinzug beim Dickenhobeln

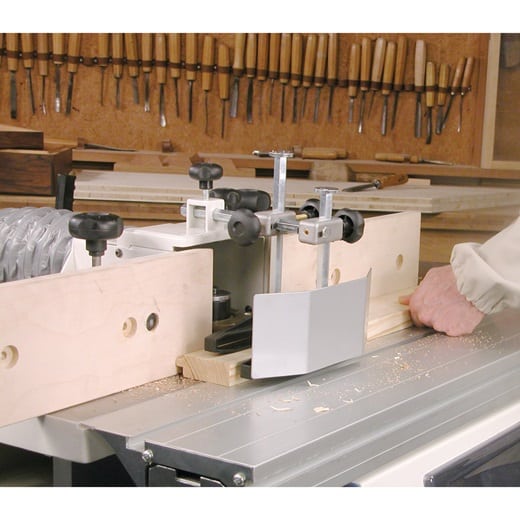

• Bogenfrässchutzhaube zum Profilieren, serienmäßig mit Feineinstellung
• Fräsaggregat mit zwei Geschwindigkeiten
• Antrieb der Aggregate über drei unabhängige Motoren
• Qualität Made in Italy

Technische Details

• Gewicht (Netto) ca. 240 kg
• Abrichttisch Breite 260 mm
• Abrichttisch Länge 1040 mm
• Neigungswinkel Säge-/Abrichtanschlag 90/45°
• Spanabnahme max. Abrichte 3 mm
• Absaugstutzendurchmesser 4 x 120 mm
• Absaugstutzendurchmesser Sägeblattschutz 60 mm

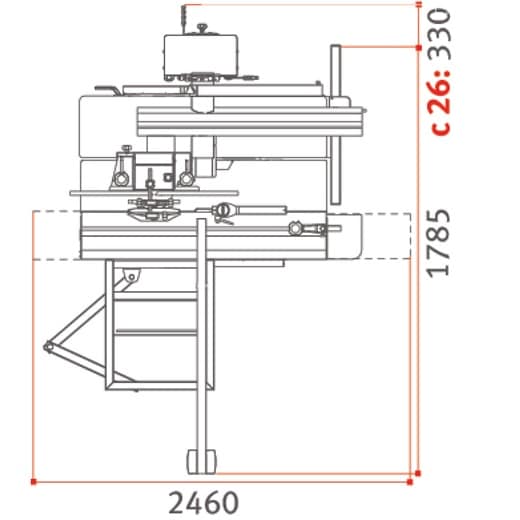

• Platzbedarf Länge 2460 mm
• Platzbedarf Breite/Tiefe 2115 mm
• Erläuterung Platzbedarf: Die Maße berücksichtigen maximale Verfahrwege oder Nutzlängen.
• Dickentisch Länge 450 mm
• Dickentisch Breite 260 mm
• Arbeitshöhe Dicke min. 3 mm
• Arbeitshöhe Dicke max. 200 mm
• Spanabnahme max. Dicke 3 mm
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Nennbetriebsart Antriebsmotor S6
• Einschaltdauer Antriebsmotor 40%
• Leistung Antriebsmotor 3 x 1,8 kW
• Formatschiebeschlittenlänge 1140 mm
• Formatschiebeschlittenbreite 201 mm
• Formatschiebeschlittenhöhe 70 mm
• Tischlänge 1024 mm
• Tischbreite 224 mm
• Tischhöhe 900 mm
• Spindelneigung 0°
• Spindeldorndurchmesser 30 mm
• Nutzlänge der Spindel 75 mm
• Spindeldrehzahl(en) 5000 – 7500 min⁻¹
• Werkzeugdurchmesser max. 160 mm
• Werkzeugdurchmesser max. absenkbar 150 mm
• Werkzeugdurchmesser max. Zapfenfräsen 180 mm
• Hobelwellentyp TERSA
• Hobelwellendurchmesser 62 mm
• Anzahl Hobelmesser 3 Stk.
• Besäumlänge 1200 mm
• Schnittbreite mit Parallelanschlag 500 mm
• Max. Ablängbreite links vom Sägeblatt 1200 mm
• Sägeblattneigung 90 – 45°
• Max. Schnitthöhe bei 90° 67 mm
• Max. Schnitthöhe bei 45° 40 mm
• Max. Sägeblattüberstand 90° 75 mm
• Max. Sägeblattüberstand 45° 60 mm
• Durchmesser (Haupt-)Sägeblatt 250 mm
• Durchmesser Vorritzsägeblatt 250 mm
• Vorschubgeschwindigkeit 6 m/min

Ausstattung

• Schiebeschlitten aus eloxiertem Aluminium
• Besäumrahmen mit winkelverstellbarem Ablänganschlag mit einer Anschlagbacke

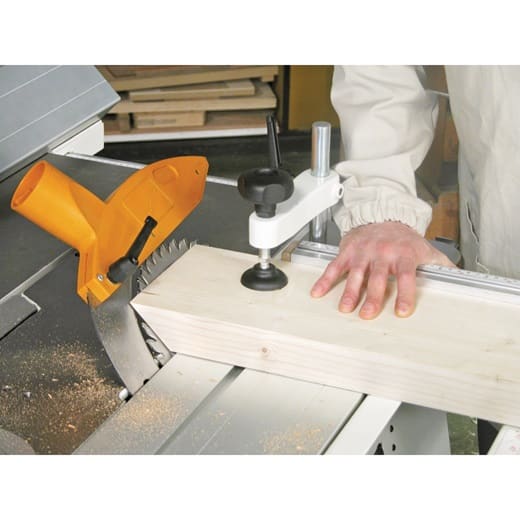

• Exzenterspanner

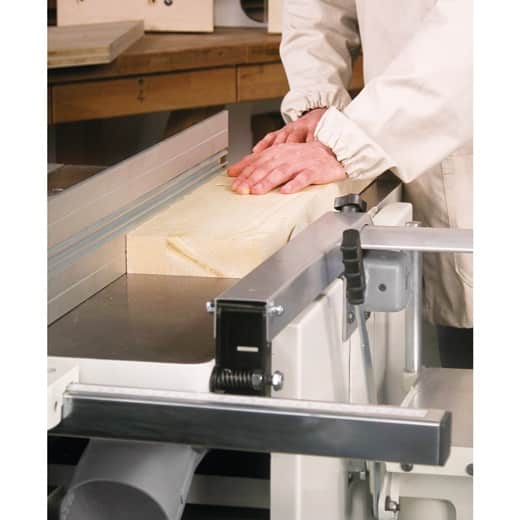

• Anschläge Kombi Abricht-/Parallelanschlag
• Bogenfrässchutzhaube, mit Feineinstellung

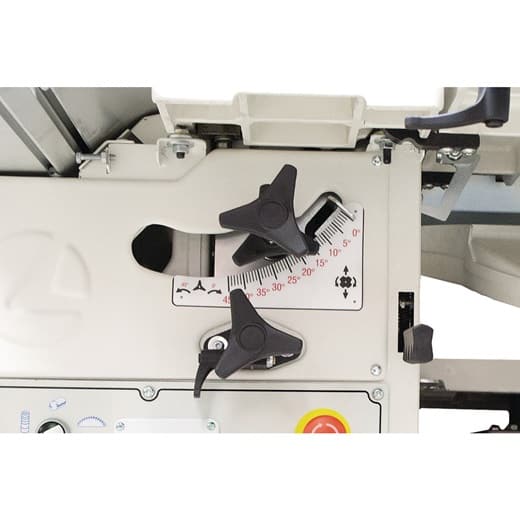

• Höhenverstellung und Schwenkung des Sägeaggregats manuell
• Höhenverstellung und Schwenkung des Fräsaggregats manuell
