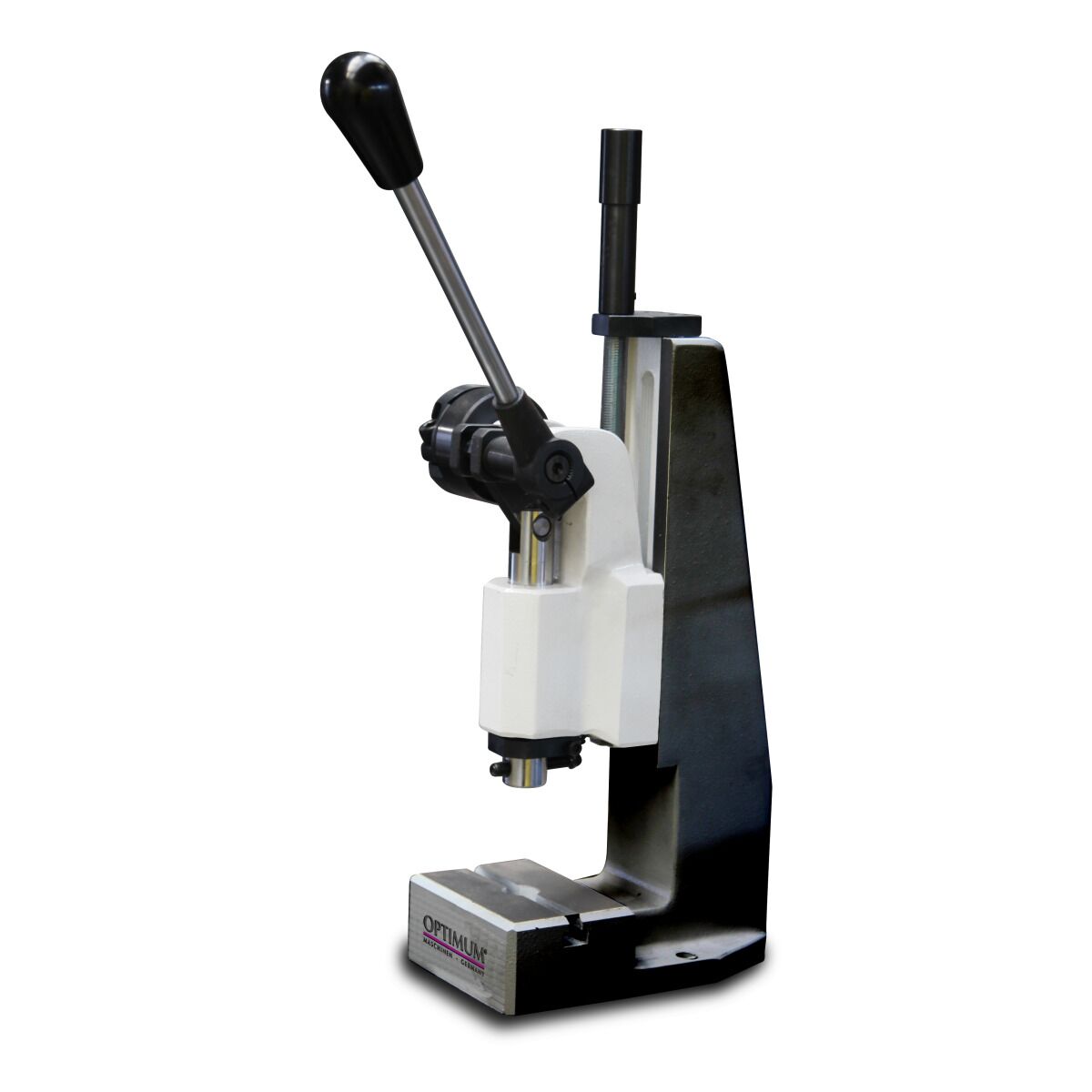

Manuelle Kniehebelpresse PD5

Manuelle Kniehebelpresse PD5

• Einpresstiefe einstellbar
• Gehärtete und geschliffene Spindel
• Lange Spindelführung
• Große Kraft am Hubende
• Gehonte Stößelführung und geschliffene Stößel sorgen für lange Lebensdauer und präzise Führung
• Schnelle Umrüstbarkeit durch einfache und sichere Verstellung der Arbeitshöhe
• Geschliffene Pressentische erlauben eine reproduzierbare Positionierung Ihrer Werkzeuge
• Passbohrungen in Stößel und Tischplatte zum genauen Ausrichten der Werkzeuge
• Auflagetisch mit T-Nuten zum Befestigen von Werkstück-Spannvorrichtungen
• PD5 mit Rastfunktion
• PD5 und PD8 mit Spindel für die Höheneinstellung

Technische Daten

• Presskraft 5 kN
• Maximale Kraft 5 kN
• Abstand Pressenrahmen zum Pressstempel 80 mm
• Bohrung Spindelpinole 10 mm
• Verfahrweg Pressstempel 30 mm
• Verfahrbereich Presskopf 65 – 180 mm
• Tischlänge 115 mm
• Tischbreite 80 mm
• Kolbenhub 40 mm
• T-Nutengröße 16 mm
• Kolben Verfahrweg von bis 65 – 180 mm
• Arbeitstisch T-Nuten Anzahl 1
• Arbeitstisch T-Nuten Größe 16 x 7,5 mm
• Länge (Produkt) ca. 190 mm
• Breite/Tiefe (Produkt) ca. 115 mm
• Höhe (Produkt) ca. 507 mm
• Gewicht (Netto) ca. 13 kg
• Arbeitstisch Länge 110 mm
• Arbeitstisch Breite 80 mm
• Ausladung 65 mm
• Kolben Durchmesser 10 mm
