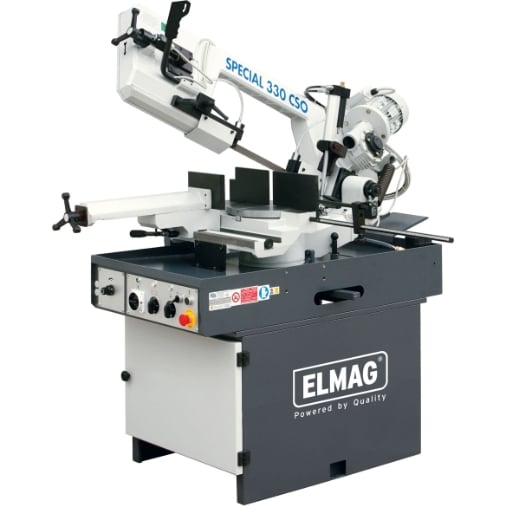

MACC Metall-Bandsägemaschine SPECIAL 335 CSO

MACC Metall-Bandsägemaschine SPECIAL 335 CSO

CSO- und M/S-Gehrungsbandsägen überzeugen durch hohe Produktqualität und sehr gute Leistungswerte. Einige Stichworte verdeutlichen ihre Klasse: Ideale Antrieb- und Sägeraddimension, Kompaktgetriebe mit Ölbad für Dauerschmierung, verwindungssteifer Sägerahmen mit Kegelrollenlagern, präzise einstellbare Sägebandführung, hohe Sicherheit durch Überwachung der Sägebandspannung …

Baugrößen und Schnittqualität

CSO- bzw. M/S-Modelle bieten einen Schnittbereich von 300×170 mm bzw. 400×200 mm und verfügen über zwei Schnittgeschwindigkeiten, 35/71 m/min bzw. 38/77 m/min. Ein Schnittgeschwindigkeitsregler für 20-90 m/min ist als Sonderzubehör erhältlich.

CSO-Modelle sind zur Anpassung des Sägerahmenvorschubs (Absenkgeschwindigkeit) mit einer stufenlos einstellbaren Absenkautomatik ausgestattet.

Einsatzbeispiele

• Metallbau
• Maschinenbau
• Gerätebau
• Anlagenbau
• Rohrleitungsbau
• Kesselbau
• Behälterbau
• Installateure
• KFZ-Werkstätten
• Karosseriebau
• Schlossereien
• Schmieden
• Spenglereien
• Isolierbetriebe
• Hochbau
• Tiefbau

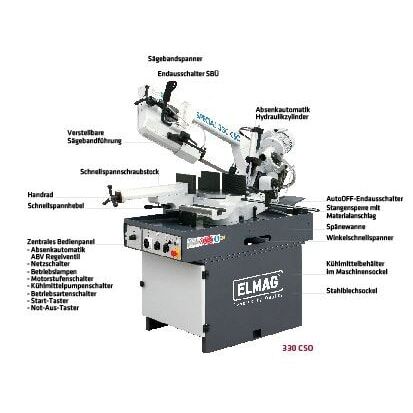

Serienausstattung

• CSO bzw. M/S-Modell
• ABV Absenkautomatik mit Regelventil
• SSS Schnellspannschraubstock
• Schnellspannhebel
• Stangensperre mit Materialanschlag
• WSS Winkelschnellspanner
• Winkelskala
• Kompaktgetriebe mit Ölfüllung
• Zentrales Bedien- bzw. Steuerpanel
• ERGO-Bedienhebel / Ein/Aus
• Kühlsystem mit Elektropumpe
• Sägebandräder mit Präzisionslagern
• Sägeband-Spureinstellung
• Sägebandspanner
• SBÜ Sägebandüberwachung Endausschalter
• Sägebandführung vorne verstellbar
• Spannlager vorne/hinten einstellbar
• Späneabstreifer und Spänebürste
• Greifschutz
• Sägebandschutz mit Endausschalter
• AutoOFF-Abschaltautomatik
• Not-Aus / Nullspannungsauslösung
• Sägerahmen mit Kegelrollenlagern
• Stahlblechsockel mit Spänewanne
• Bandsägeblatt Bimetall Cobalt
• Werkzeug/Betriebsanleitung/CE

Sonderzubehör

• Stufenlose Drehzahlverstellung 20-90 m/min

Details

• Manuellvorschub – händische Vorschubsteuerung mit ERGO-Bedienhebel, ideal für dünnwandiges Material
• Stufenloser Sägerahmenvorschub – mit hydraulischer Absenkautomatik
• Rasches Spannen des Werkstoffs durch Voeinstellung der Spannbacke – Schnellspannschraubstock mit Handrad und Schnellspannhebel
• Höchste Wiederholgenauigkeit bei Serienschnitt – mit Stangensperre und verstellbarem Materialanschlag
• Rasche Gehrungseinstellung 45-0-60° – mit Winkelschnellspanner und gut ablesbarer Winkelskala
• Kräftiger Sägebandantrieb 750/1.100 W
• Laufruhig und langlebig – Kompaktgetriebe mit Ölbad für Dauerschmierung
• Zweistufenschaltung für Schnittgeschwinigkeiten 38 und 78 m/min
• Optimale Sägebandkühlung – Kühlmittelkreislaufsystem mit Elektropumpe, Dosierventil und Rücklauffilter, Kühlmittelbehälter im Maschinensockel
• Gleichmäßiger Sägebandlauf – ideal dimensionierte Sägebandräder mit Präzisionlagern und Spureneinstellung
• Einfacher Sägebandwechsel, permanente Überwachung der Sägebandspannung mit stufenlos einstellbarem Sägebandspanner und Endausschalter SBÜ
• Enge, spielfreie Sägebandführung – Spannlager vorne zum Werkstück verstellbar, präzise einstellbare Spannlager mit Exzenterachse
• Späneabstreifer und Spänebürste
• Betriebssicher – Sägebandschutz und SBÜ mit Endausschalter, Greifschutze, AutoOFF-Abschaltautoamtik bei Sägeende, Not-Aus, Nullspannungsaulösung, CE-konform
• Pluy&Play-Ausstattung mit Ölfüllung und Bandsägeblatt Bimetall Cobalt 27×0,9 mm

Technische Daten

• Rundrohr Schnittbereich bei 0°: Max. 260mm
• Rundrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 215mm
• Rundrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 130mm
• Rundrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 225mm
• Vierkantrohr Schnittbereich bei 0°: Max. 250mm
• Vierkantrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 200mm
• Vierkantrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 130mm
• Vierkantrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 100mm
• Rechteckrohr Schnittbereich bei 0°: Max. 220x330mm
• Rechteckrohr Schnittbereich bei 45° rechtsgerichtete Gehrung: Max. 160x210mm
• Rechteckrohr Schnittbereich bei 60° rechtsgerichtete Gehrung: Max. 180x180mm
• Rechteckrohr Schnittbereich bei 45° linksgerichtete Gehrung: Max. 160x225mm
• Sägebandlänge: 3010mm
• Sägebandhöhe: 27mm
• Sägebandstärke: 0,9mm
• Schnittstärke: 1,2mm
• Schraubstocköffnung max.: 0 – 330mm
• Schnittwinkel: 45-0-60°
• Drehzahlstufen: 2
• Schnittgeschwindigkeit: 1: min. 38 / 2: max. 77m/min
• Sägebandantrieb Motorleistung: 750 / 1100W
• Kühlmittelpumpe Motorleistung: 60W
• Netzanschluss: 400/50V/Hz
• Einlaufhöhe: 965mm
• Länge: 1760mm
• Breite: 1265mm
• Höhe: 1985mm
• Gewicht: 365kg
