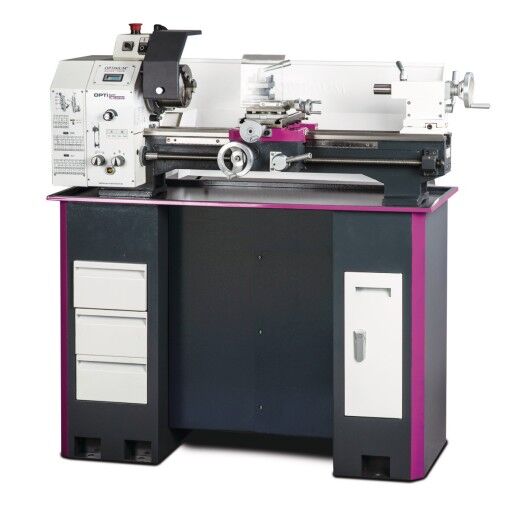

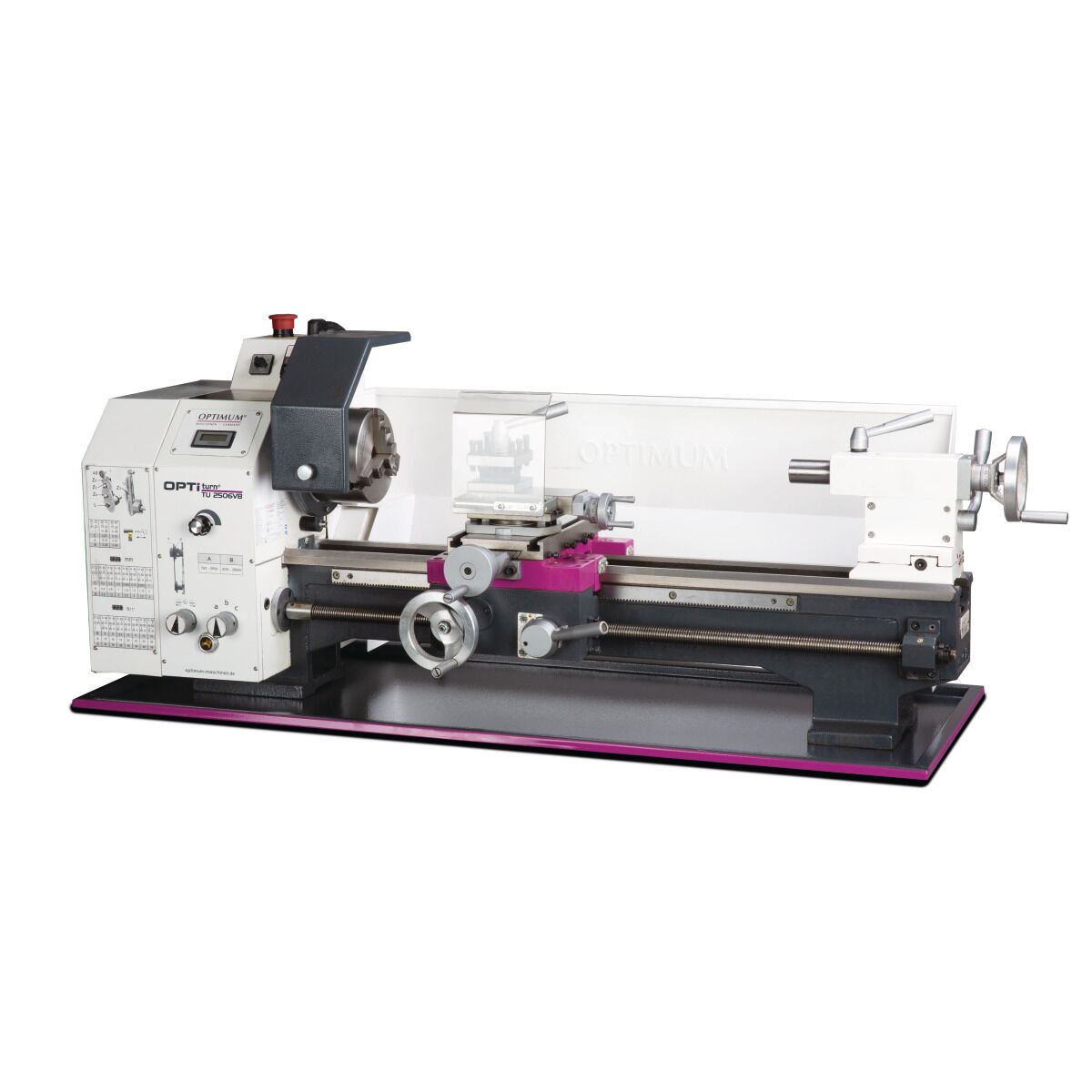

Leitspindeldrehmaschine OPTIturn TU 2506VB

Leitspindeldrehmaschine OPTIturn TU 2506VB

• Präzise Verarbeitung
• Leistungsstarker, wartungsfreier Motor
• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase ≤ 0,009 mm
• Rundlaufgenauigkeit am Drehfutter ≤ 0,04 mm
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Leitspindel in zwei Sinterlagern gelagert
• Alle Führungen durch Keilleisten nachstellbar
• Rechts-/Linkslauf im Bedienfeld schaltbar
• Rollgewalzte Trapezspindeln
• Drucklager
• Kegelrollenlager in P5 Qualität
• Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
• Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Oberschlitten auf Planschlitten verschiebbar
• Spanschutz am Oberschlitten
• Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen

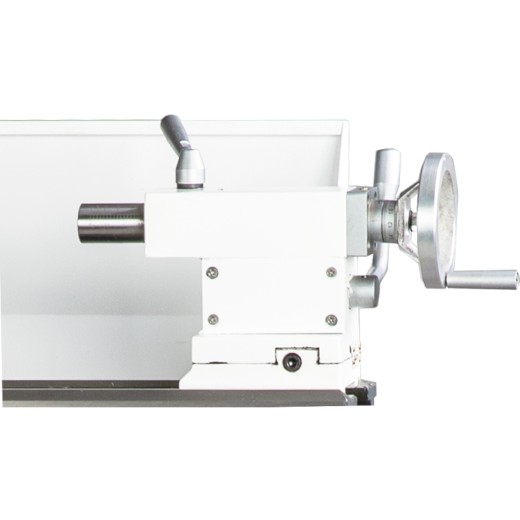

• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel

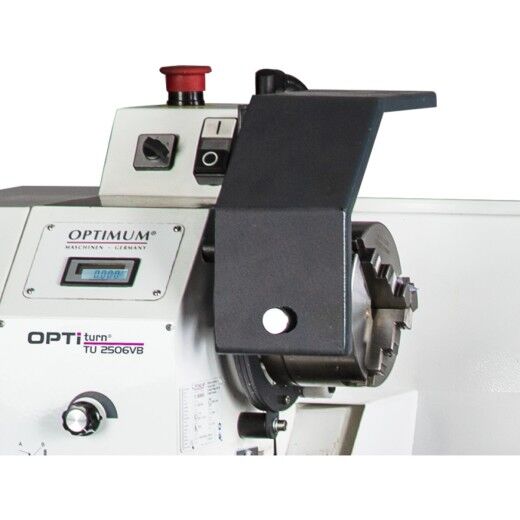

• Not-Halt-Schlagschalter
• Vierfach-Stahlhalter
• Dreibacken-Drehfutter im Standardlieferumfang
• Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
• Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann

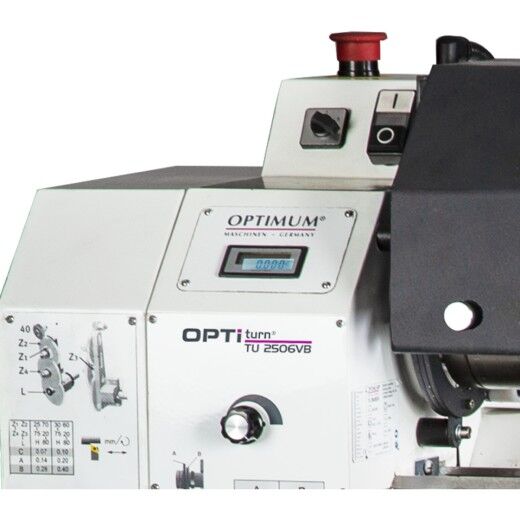

• Drehzahlwechsel leicht einstellbar über Potentiometer, digitale Drehzahlanzeige

Technische Daten

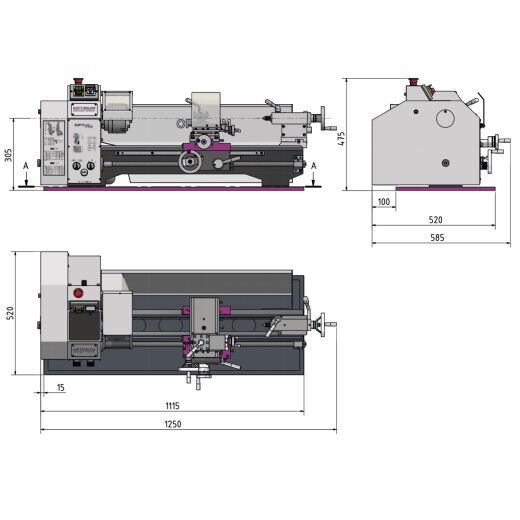

• Länge (Produkt) ca. 1250 mm
• Breite/Tiefe (Produkt) ca. 650 mm
• Höhe (Produkt) ca.420mm Gewicht (Netto) ca. 132 kg
• Spitzenhöhe 125 mm
• Spitzenweite 550 mm
• Umlaufdurchmesser über Maschinenbett 246 mm
• Umlaufdurchmesser über Planschlitten 149 mm
• Bettbreite 134 mm
• Steuerung der Drehzahlregelung elektronisch regelbar
• Anzahl der Drehzahlbereiche 2 Stufen
• Drehzahlbereich 150 – 2500 min¯¹
• Leistung Antriebsmotor 1,1 kW
• Anschlussspannung 230 V
• Netzfrequenz 50 Hz
• Spindelaufnahme Kurzkegel
• Spindelbohrung 26 mm
• Stahlhalter Aufnahmehöhe max. 12 mm
• Spindelkonus MK 4
• Reitstockaufnahme MK 2
• Reitstock Pinolenhub 65 mm
• Reitstock Pinolendurchmesser 30 mm
• Steigung Metrisch 0,2 – 4 mm/U
• Anzahl der Steigungen Metrisch 21
• Steigung Zoll 56 – 8 Gg/1″
• Anzahl der Steigungen Zoll 21
• Verfahrweg Oberschlitten 70 mm
• Verfahrweg Planschlitten 110 mm
• Verfahrweg Bettschlitten 550 mm
• Vorschubbereich längs 0,07 – 0,4 mm/U
• Anzahl der Vorschübe längs 6

Lieferumfang

• Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
• Nicht mitlaufende Zentrierspitzen MK2 und MK4
• Vierfach-Stahlhalter 12 mm
• HSS Drehmeißel
• Spritzwand
• Spänewanne
• Wechselzahnräder-Satz
• Bedienwerkzeug
