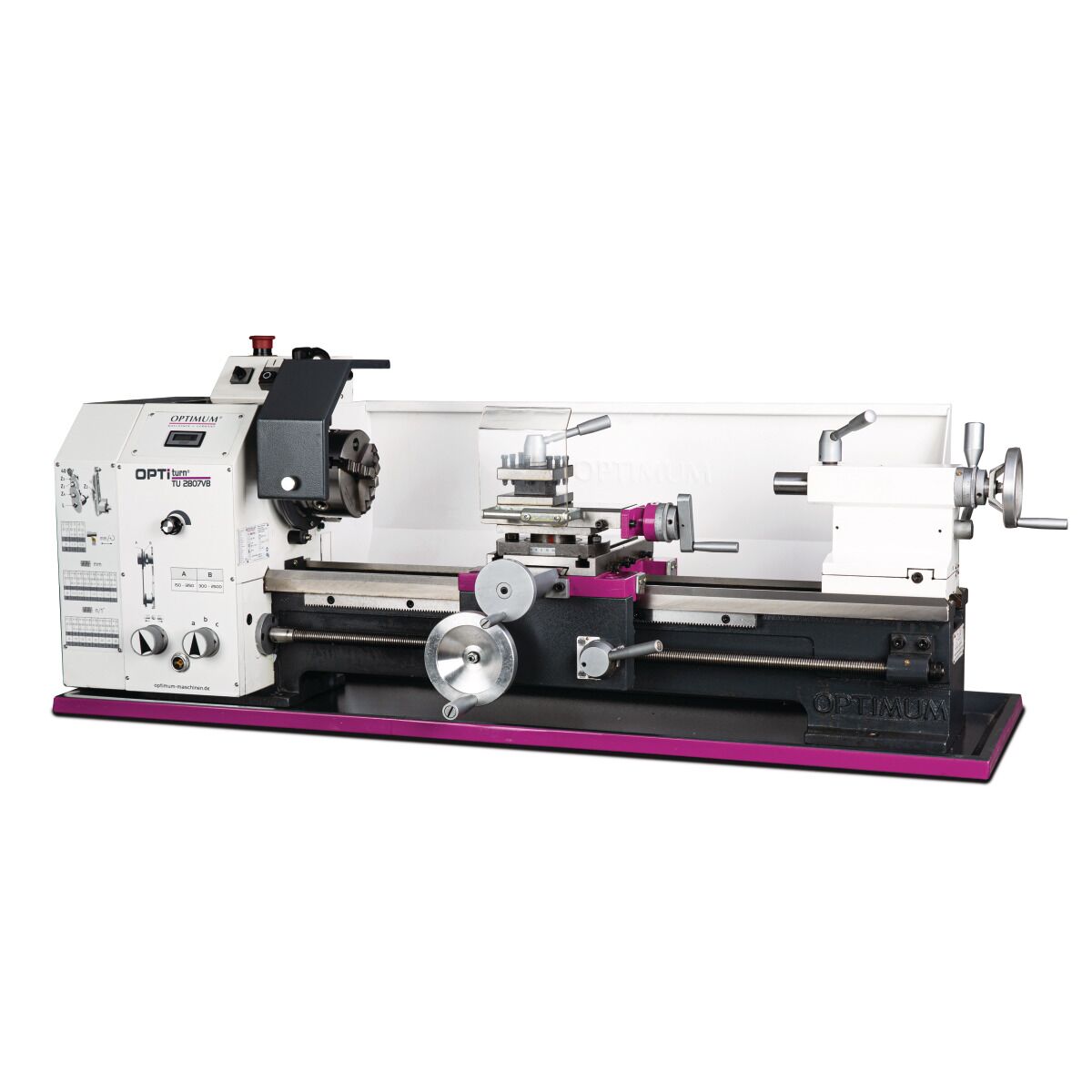

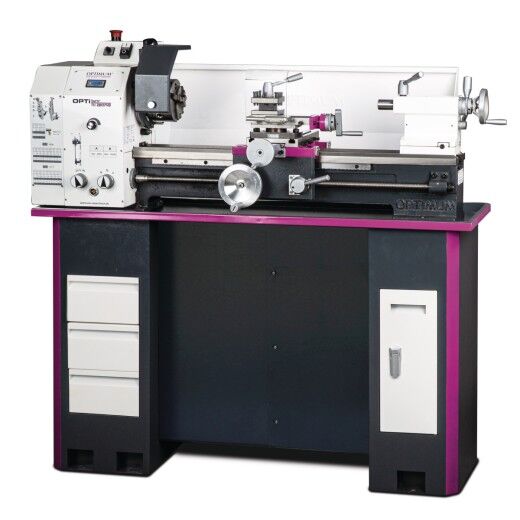

Leitspindeldrehmaschine OPTIturn 2807VB

Leitspindeldrehmaschine OPTIturn 2807VB

• Präzise Verarbeitung
• Leistungsstarker, wartungsfreier Motor
• Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
• Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
• Gehärtete und geschliffene Z-Achsen Führungsbahn
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
• Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
• Automatischer Längs- / Leitspindelantrieb
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Vierfach-Stahlhalter
• Alle Führungen durch Keilleisten nachstellbar
• Rechts-/Linkslauf im Bedienfeld schaltbar
• Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert
• Kegelrollenlager in P5 Qualität
• Gehärtete Spindelnase mit Ø 26 mm Spindelbohrung
• Rollgewalzte Trapezspindeln

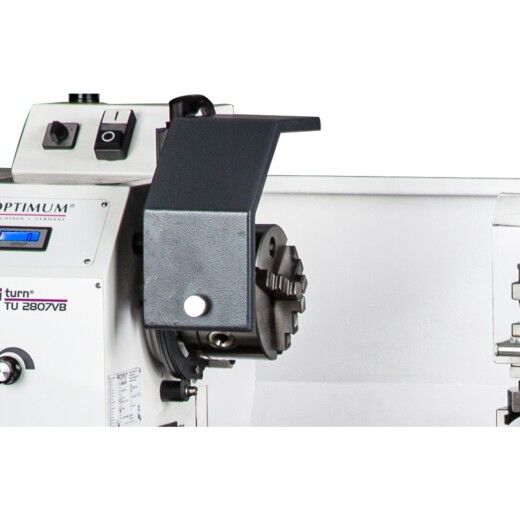

• Spanschutz am Oberschlitten
• Oberschlitten auf Planschlitten verschiebbar

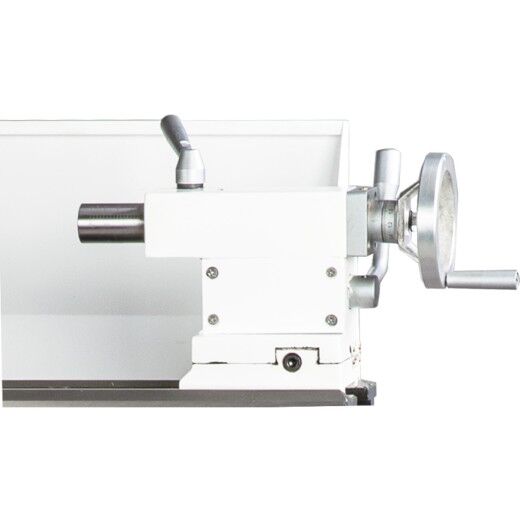

• Reitstock zum Kegeldrehen ± 5 mm verstellbar
• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
• Leitspindel in zwei Sinterlagern gelagert
• Wechselzahnräder-Satz in Standardlieferumfang zum Gewindeschneiden
• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Drucklager
• Dreibacken-Drehfutter im Standardlieferumfang
• Not-Halt-Schlagschalter
• Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann
• Drehzahlwechsel leicht einstellbar über Potentiometer

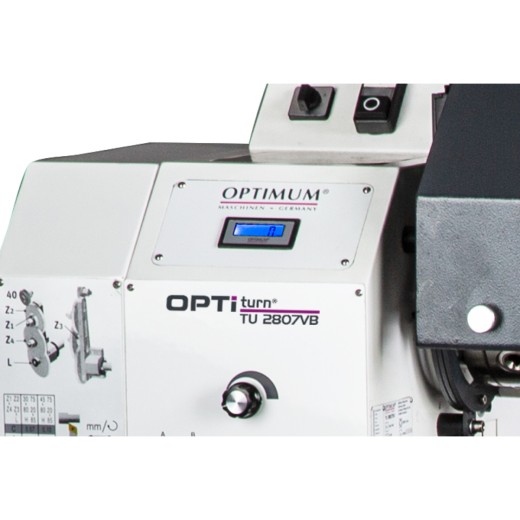

• Digitale Drehzahlanzeige
• EMV-Filterklasse C1

Technische Daten

• Länge (Produkt) ca. 1370 mm
• Breite/Tiefe (Produkt) ca. 660 mm
• Höhe (Produkt) ca. 440 mm
• Gewicht (Netto) ca. 188 kg
• Spitzenhöhe 140 mm
• Spitzenweite 700 mm
• Umlaufdurchmesser über Maschinenbett 266 mm
• Umlaufdurchmesser über Planschlitten 170 mm
• Bettbreite 180 mm
• Steuerung der Drehzahlregelung elektronisch regelbar
• Anzahl der Drehzahlbereiche 2
• Drehzahlbereich 150 – 2500 min¯¹
• Leistung Antriebsmotor 1,1 kW
• Anschlussspannung 230 V
• Netzfrequenz 50 Hz
• Spindelaufnahme Kurzkegel
• Spindelbohrung 26 mm
• Stahlhalter Aufnahmehöhe max. 12 mm
• Spindelkonus MK 4
• Reitstockaufnahme MK 3
• Reitstock Pinolenhub 85 mm
• Reitstock Pinolendurchmesser 30 mm
• Steigung Metrisch 0,2 – 3,5 mm/U
• Anzahl der Steigungen Metrisch 18
• Steigung Zoll 56 – 8 Gg/1″
• Anzahl der Steigungen Zoll 21
• Verfahrweg Oberschlitten 60 mm
• Verfahrweg Planschlitten 160 mm
• Verfahrweg Bettschlitten 580 mm
• Vorschubbereich längs 0,07 – 0,4 mm/U
• Anzahl der Vorschübe längs 6

Lieferumfang

• Dreibacken-Drehfutter Ø 125 mm, zentrisch spannend
• Feste Zentrierspitze MK 2 und MK 4
• Vierfach-Stahlhalter 12 mm
• HSS Drehmeißel
• Spritzwand
• Spänewanne
• Wechselzahnräder-Satz
• Bedienwerkzeugg
