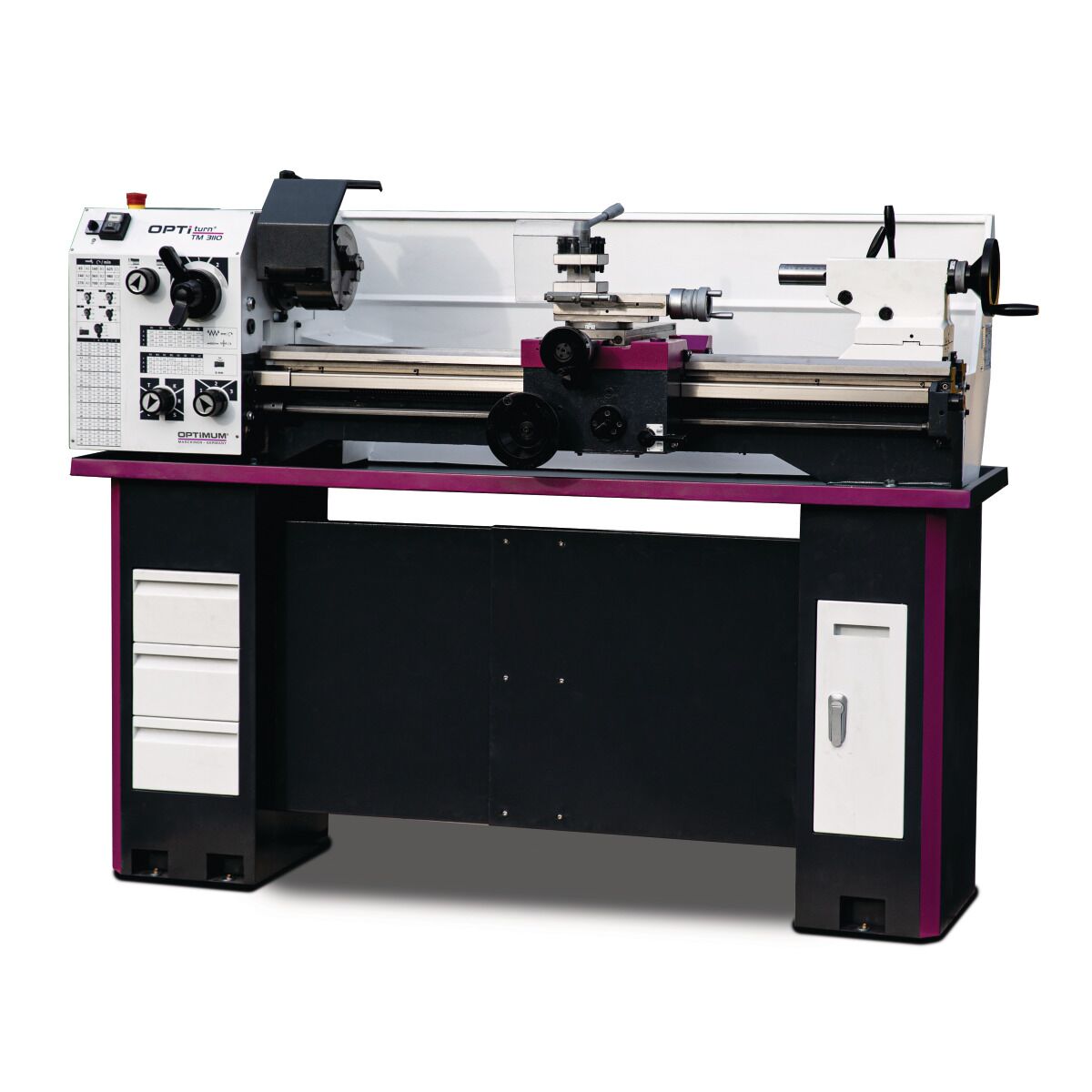

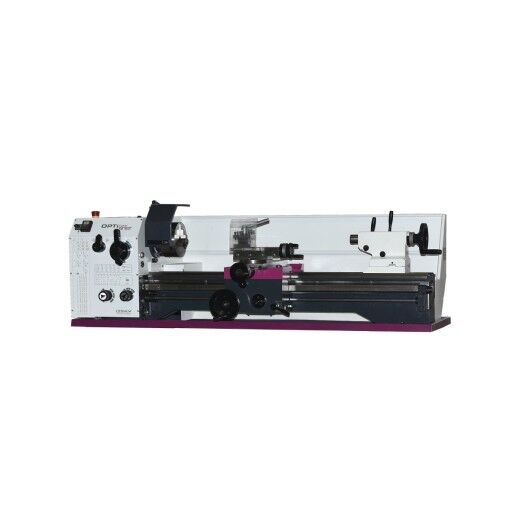

Leit- und Zugspindel-Drehmaschine OPTIturn TM 3110

Leit- und Zugspindel-Drehmaschine OPTIturn TM 3110

• Gehärtete und geschliffene Z-Achse Führungsbahn

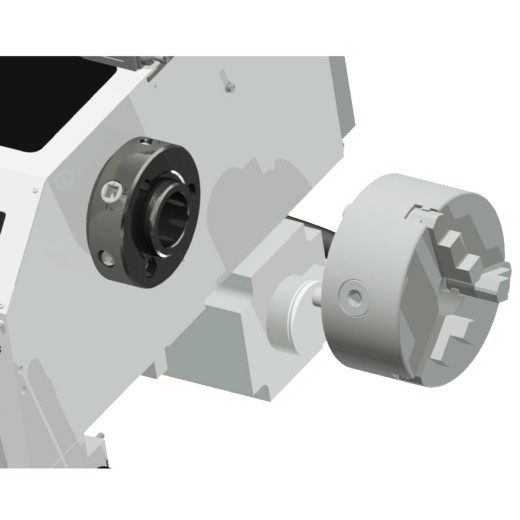

• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
• Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
• Leichtgängiges Vorschubgetriebe mit abgerundeten Zahnrädern im Ölbad laufend
• Not-Halt-Schlagschalter
• Gehärtete Hauptspindel in nachstellbaren präzisen Kegelrollenlagern gelagert

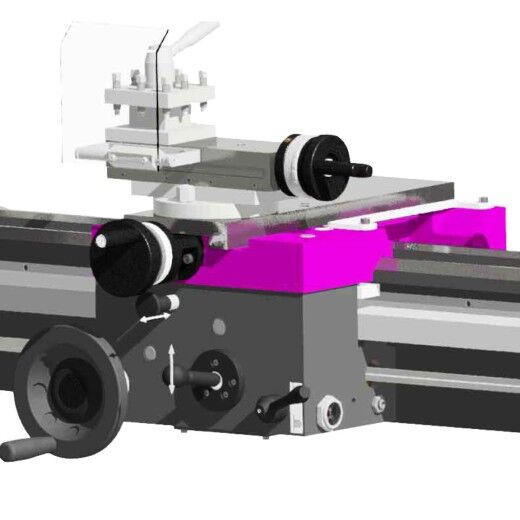

• Handräder am Schlitten mit einstellbarer Feinskalierung 0,04 / 0,01 mm
• Stark verripptes Prismenbett aus Grauguss, induktiv gehärtet und präzisionsgeschliffen
• Rundlaufgenauigkeit am Drehfutter besser als 0,04 mm
• Vierfach-Stahlhalter
• Alle Führungen durch Keilleisten nachstellbar
• Gehärtete Spindelnase
• Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
• Leit- und Zugspindel in zwei Sinterlagern gelagert
• Automatische Längs- / Planvorschübe
• Reitstock zum Kegeldrehen ± 5 mm verstellbar

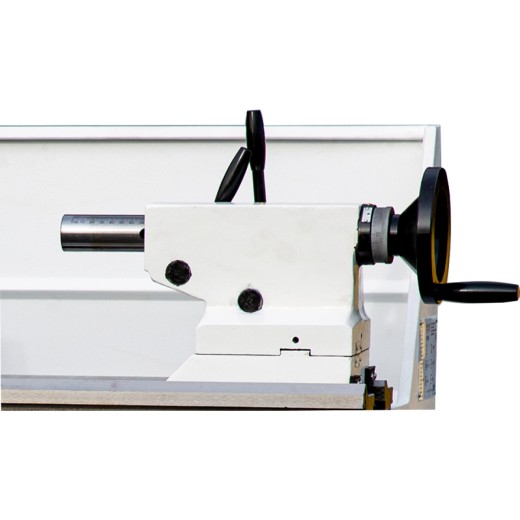

• Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
• Schnelle, einfache und werkzeuglose Verstellung des Reitstocks mittels Klemmhebel

Technische Daten

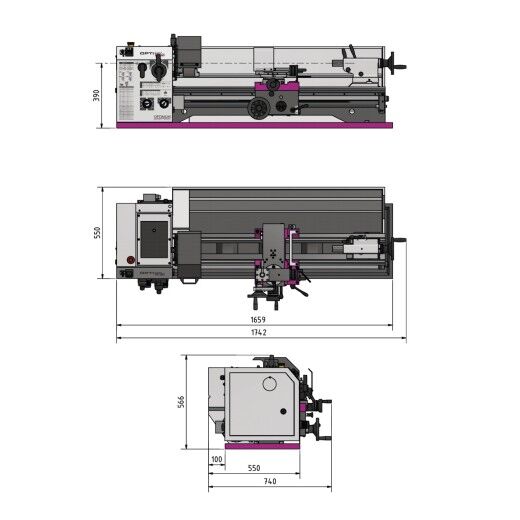

• Länge (Produkt) ca. 1749 mm
• Breite/Tiefe (Produkt) ca. 740 mm
• Höhe (Produkt) ca. 566 mm
• Gewicht (Netto) ca. 360 kg
• Spitzenhöhe 155 mm
• Spitzenweite 1000 mm
• Umlaufdurchmesser über Maschinenbett 323 mm
• Umlaufdurchmesser über Planschlitten 216 mm
• Bettbreite 190 mm
• Anzahl der Drehzahlbereiche 9 Stufen
• Drehzahlbereich 65 – 2000 min¯¹
• Leistung Antriebsmotor 1,1 kW
• Anschlussspannung 400 V
• Netzfrequenz 50 Hz
• Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
• Spindelbohrung 38 mm
• Stahlhalter Aufnahmehöhe max. 16 mm
• Spindelkonus MK 5
• Reitstockaufnahme MK 3
• Reitstock Pinolenhub 100 mm
• Reitstock Pinolendurchmesser 38 mm
• Steigung Metrisch 0,4 – 10 mm/U
• Anzahl der Steigungen Metrisch 29
• Steigung Zoll 56 – 4 Gg/1″
• Verfahrweg Oberschlitten 90 mm
• Verfahrweg Planschlitten 168 mm
• Verfahrweg Bettschlitten 850 mm
• Vorschubbereich längs 0,02 – 0,4 mm/U
• Anzahl der Vorschübe längs 24
• Vorschubbereich plan 0,01 – 0,2 mm/U
• Anzahl der Vorschübe plan 32

Lieferumfang

• Dreibacken-Drehfutter Ø 160 mm, Nr. 4
• Reduzierhülse MK 5 / MK 3
• Zwei nicht mitlaufende Zentrierspitzen MK 3
• Vierfach-Stahlhalter 25 mm
• Wechselzahnräder-Satz
• Maschinen Erstbefüllung mit Qualitätsöl
• Bedienwerkzeug
