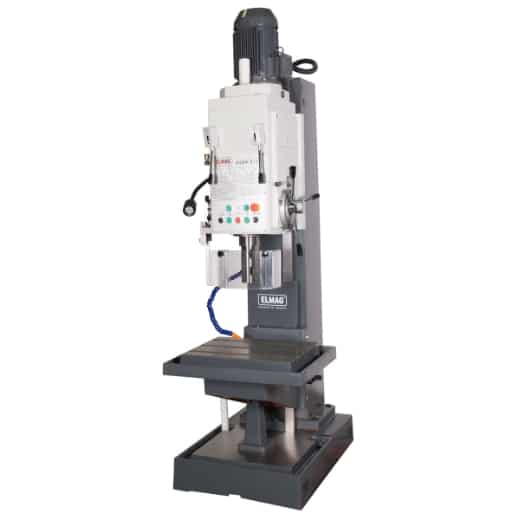

Kasten-Säulenbohrmaschine KSBM 4/40

Kasten-Säulenbohrmaschine KSBM 4/40

Bohren mit hohem Drehmoment und großer Vorschubkraft, exzellente Bohrleistung von 40 mm, hohe Präzision auch bei extremen Belastungen: Die KSBM-Modelle sind universell einsetzbare Getriebebohrmaschinen für den großen Bedarf. Ihre extraschwere Graugusskonstruktion bürgt für Stabilität und höchste Laufruhe – z.B. bei der seriellen Gussteil- oder Schweißteilbearbeitung in Maschinen- und Stahlbaubetrieben. Dank eines hoch belastbaren Präzisionsgetriebes und des robusten, spielfrei fixierbaren Bohrtisches sind die KSBM-Modelle auch für Reibarbeiten gut geeignet.

Hervorzuheben ist die weitgehend automatisierte Gewindeschneideinrichtung der KSBM mit einstellbarer, automatischer Drehrichtungsumkehr. Mit 12 Drehzahlen und 9 Vorschubstufen bieten die KSBM ausreichend Spielraum für eine stets passende Schnittgeschwindigkeit.

Serienausstattung

• Schnellspannbohrfutter B 16, 1- 16 mm
• Kegeldorn MK 4 / B 16
• Reduzierhülse MK 4 / MK 2
• Werkzeugsatz mit Austreibkeil
• Bedienungsanleitung / CE

Weitere Details

• Besonders verwindungssteife, hochbelastbare Kastenständer-, Bohrtisch- und Grundplattenkonstruktion
• Stark verrippter, feinkörniger Grauguss
• Sehr laufruhig auch bei hoher Beanspruchung
• Bohrleistung Ø 40 mm
• Große Kubatur
• Spindelausladung 335 mm
• Langlebiges Qualitätsgetriebe, 12 Drehzahlen
• Superstarker Antriebsmotor 3.000 W, 400 V
• Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
• Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
• Hohes Drehmoment an der Bohrspindel 350 Nm
• Rechts- und Linkslauf
• Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr
• Automatischer Pinolenvorschub, 9-stufig
• Hohe Vorschubkraft 16.000 N
• Bohrtiefenskala und -anschlag
• Höhenverstellbarer Bohrtisch mit T-Nuten und Kühlmittelrinne
• LED-Bohrtischbeleuchtung
• Verwindungssteife, geschliffene Schwalbenschwanzführungen
• Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
• Not-Aus / Nullspannungsauslöser

Technische Daten

• Bohrleistung in Stahl: 40mm
• Gewindeschneideleistung: M 30
• Spindelaufnahme (Drehspindel): MK 4
• Drehzahlbereich: 31,5 – 1400UpM
• Drehzahlstufen: 12
• Pinolenhub: 250mm
• Pinolenvorschubstufen: 9
• Drehmoment: 350N·m
• Pinolenvorschub: 0,056 – 1,8mm/U
• T-Nuten, Breite: 3 / 18mm
• Bohrkopfhub: 200mm
• Bohrtischhub: 315mm
• Spindelausladung: 335mm
• Pinolenabstand Tisch: 235 – 750mm
• Bohrtischfläche: 560x480mm
• Motorleistung: (2-stufig) 3000W
• Netzanschluss: 400/50V/Hz
• Vorschubkraft: 16000N
• Kühlmittelpumpe: 90W
• Kühlmittelpumpleistung: 25l/min
• Kubatur: 560x480x750mm
• Länge x Breite: 1040 x 905mm
• Höhe (gesamt): 2530mm
• Gewicht: 1250kg
