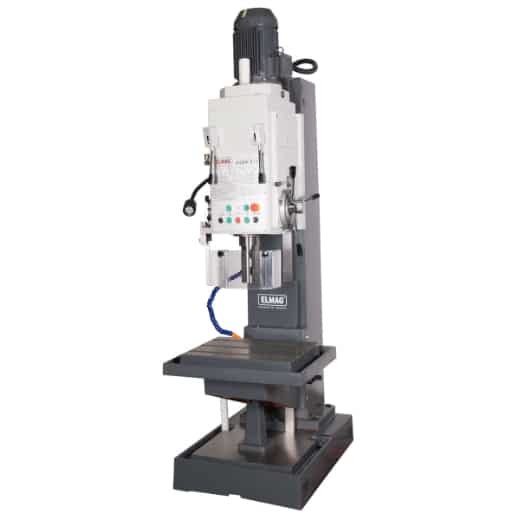

Kasten-Säulenbohrmaschine

Kasten-Säulenbohrmaschine

Bohren mit hohem Drehmoment und großer Vorschubkraft, exzellente Bohrleistung von 80 mm, hohe Präzision auch bei extremen Belastungen: Die KSBM-Modelle sind universell einsetzbare Getriebebohrmaschinen für den großen Bedarf. Ihre extraschwere Graugusskonstruktion bürgt für Stabilität und höchste Laufruhe – z.B. bei der seriellen Gussteil- oder Schweißteilbearbeitung in Maschinen- und Stahlbaubetrieben. Dank eines hoch belastbaren Präzisionsgetriebes und des robusten, spielfrei fixierbaren Bohrtisches sind die KSBM-Modelle auch für Reibarbeiten gut geeignet.

Hervorzuheben ist die weitgehend automatisierte Gewindeschneideinrichtung der KSBM mit einstellbarer, automatischer Drehrichtungsumkehr mit besonders rationellem Schnellvor- und -rückschub. Mit 9 Drehzahlen und 6 Vorschubstufen bieten die KSBM ausreichend Spielraum für eine stets passende Schnittgeschwindigkeit.

Serienausstattung

• Schnellspannbohrfutter B 16, 1- 16 mm
• Kegeldorn MK 5 / B 16
• Reduzierhülse MK 5 / MK 2
• Reduzierhülse MK 6 / MK 5
• Werkzeugsatz mit Austreibkeil
• Bedienungsanleitung / CE

Weitere Details

• Besonders verwindungssteife, hochbelastbare Kastenständer-, Bohrtisch- und Grundplattenkonstruktion
• Stark verrippter, feinkörniger Grauguss
• Sehr laufruhig auch bei hoher Beanspruchung
• Bohrleistung Ø 80 mm
• Große Kubatur
• Spindelausladung 375 mm
• Langlebiges Qualitätsgetriebe, 9 Drehzahlen
• Superstarker Antriebsmotor 5.500 W, 400 V
• Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
• Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
• Hohes Drehmoment an der Bohrspindel 800 Nm
• Rechts- und Linkslauf
• Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr
• Automatischer Pinolenvorschub, 6-stufig
• Hohe Vorschubkraft 30.000 N
• Schnellvorschub und -rückschub mittels Schnelllaufmotor
• Bohrtiefenskala und -anschlag
• Höhenverstellbarer Bohrtisch mit T-Nuten und Kühlmittelrinne
• LED-Bohrtischbeleuchtung
• Verwindungssteife, geschliffene Schwalbenschwanzführungen
• Grundplatte mit T-Nuten, Pinolenabstand 1.250 mm T-Nuten
• Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
• Not-Aus / Nullspannungsauslöser

Technische Daten

• Bohrleistung in Stahl: 80mm
• Gewindeschneideleistung: M56
• Spindelaufnahme (Drehspindel): MK 6
• Drehzahlbereich: 40 – 570UpM
• Drehzahlstufen: 9
• Pinolenhub: 250mm
• Pinolenvorschubstufen: 6
• Drehmoment: 800N·m
• Pinolenvorschub: 0,1 – 0,78mm/U
• T-Nuten, Breite: 3 / 22mm
• Bohrkopfhub: 250mm
• Bohrtischhub: 300mm
• Spindelausladung: 375mm
• Pinolenabstand Tisch: 250 – 810mm
• Bohrtischfläche: 650x550mm
• Motorleistung: (2-stufig) 5500W
• Schnellvor- und rückschub: 550W
• Netzanschluss: 400/50V/Hz
• Vorschubkraft: 30000N
• Automatik Schnellvor- und rückschub: Ja
• Kühlmittelpumpe: 90W
• Kühlmittelpumpleistung: 25l/min
• Kubatur: 650x550x810mm
• Länge x Breite: 965 x 1452mm
• Höhe (gesamt): 2787mm
• Gewicht: 2500kg
