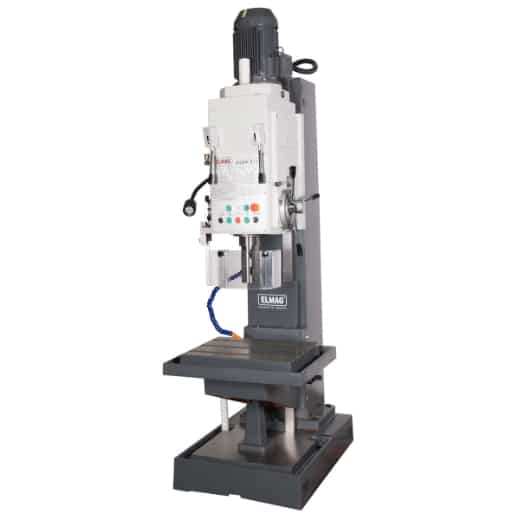

Kasten-Säulenbohrmaschine KSBM 4/32

Kasten-Säulenbohrmaschine KSBM 4/32

Bohren mit hohem Drehmoment und großer Vorschubkraft, exzellente Bohrleistung von 32 mm, hohe Präzision auch bei extremen Belastungen: Die KSBM-Modelle sind universell einsetzbare Getriebebohrmaschinen für den großen Bedarf. Ihre extraschwere Graugusskonstruktion bürgt für Stabilität und höchste Laufruhe – z.B. bei der seriellen Gussteil- oder Schweißteilbearbeitung in Maschinen- und Stahlbaubetrieben.

Dank eines hoch belastbaren Präzisionsgetriebes und des robusten, spielfrei fixierbaren Bohrtisches sind die KSBM-Modelle auch für Reibarbeiten gut geeignet. Hervorzuheben ist die weitgehend automatisierte Gewindeschneideinrichtung der KSBM mit einstellbarer, automatischer Drehrichtungsumkehr. Mit 9 Drehzahlen und 9 Vorschubstufen bieten die KSBM ausreichend Spielraum für eine stets passende Schnittgeschwindigkeit.

Serienausstattung

• Schnellspannbohrfutter B 16, 1- 16 mm
• Kegeldorn MK 4 / B 16
• Reduzierhülse MK 4 / MK 2
• Werkzeugsatz mit Austreibkeil
• Bedienungsanleitung / CE

Details

• Besonders verwindungssteife, hochbelastbare Kastenständer-, Bohrtisch- und Grundplattenkonstruktion
• Stark verrippter, feinkörniger Grauguss
• Sehr laufruhig auch bei hoher Beanspruchung
• Bohrleistung Ø 32 mm
• Große Kubatur
• Spindelausladung 280 mm
• Langlebiges Qualitätsgetriebe, 9 Drehzahlen
• Superstarker Antriebsmotor 2.200 W, 400 V
• Einfache Drehzahl- und Vorschubeinstellung mittels Stellhebel
• Bohrspindel mit Präzisionslager, hohe Rundlaufgenauigkeit
• Hohes Drehmoment an der Bohrspindel 160 Nm
• Rechts- und Linkslauf

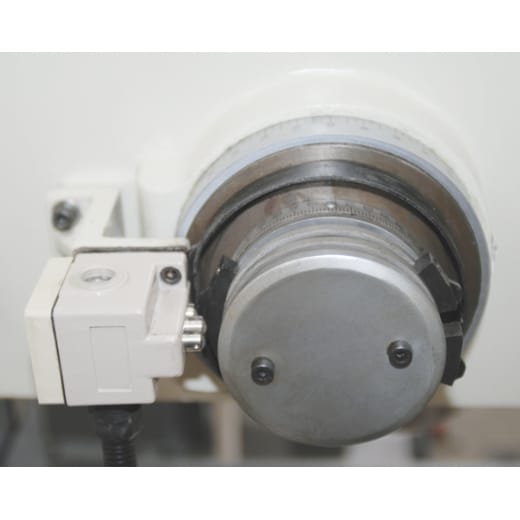

• Gewindeschneideinrichtung mit automatischer Drehrichtungsumkehr
• Automatischer Pinolenvorschub, 9-stufig
• Hohe Vorschubkraft 9.000 N

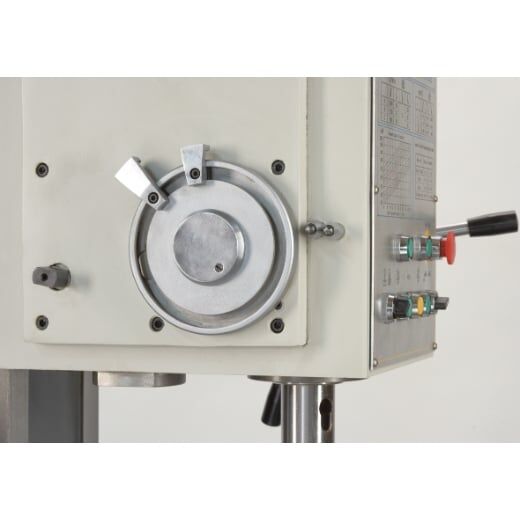

• Bohrtiefenskala und -anschlag

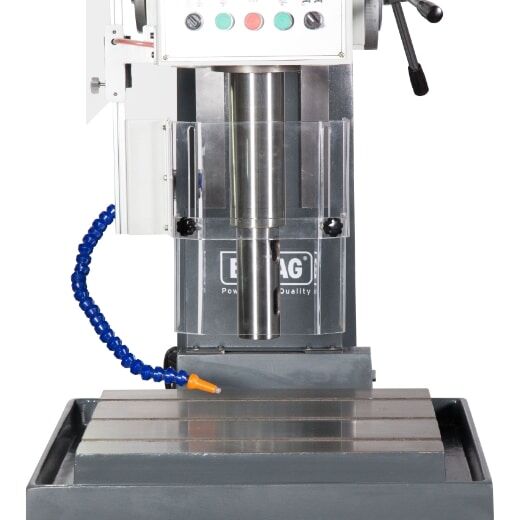

• Höhenverstellbarer Bohrtisch mit T-Nuten und Kühlmittelrinne
• LED-Bohrtischbeleuchtung
• Verwindungssteife, geschliffene Schwalbenschwanzführungen

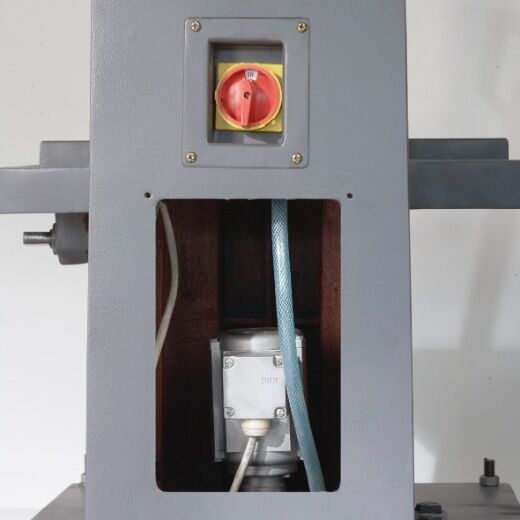

• Integriertes Kühlmittelsystem mit Rücklauf, Tank im Maschinensockel
• Not-Aus / Nullspannungsauslöser

Technische Daten

• Bohrleistung in Stahl 32 mm
• Gewindeschneideleistung M22
• Spindelaufnahme (Drehspindel) MK 4
• Drehzahlbereich 50 – 2000 UpM
• Drehzahlstufen 9
• Pinolenhub 200 mm
• Pinolenvorschubstufen 9
• Drehmoment 160 Nm
• Pinolenvorschub 0,056 – 1,8 mm/U
• T-Nuten, Breite 3 / 14 mm
• Bohrkopfhub 200 mm
• Bohrtischhub 280 mm
• Spindelausladung 280 mm
• Pinolenabstand Tisch 190 – 665 mm
• Bohrtischfläche 550×400 mm
• Motorleistung (2-stufig) 2200 W
• Netzanschluss 400/50 V/Hz
• Vorschubkraft 9000 N
• Kühlmittelpumpe 90 W
• Kühlmittelpumpleistung 25 l/min
• Kubatur 550x400x665 mm
• Länge x Breite 962 x 847 mm
• Höhe (gesamt) 2350 mm
• Gewicht 950 kg
